5.3 Kalibrierskala und korrekte Achsenposition

5.3 Kalibrierskala und korrekte Achsenposition
Einleitung
In diesem Abschnitt werden die Kalibrierskalenpositionen und/oder richtigen
Achsenpositionen angegeben.
Kalibrierskala/-marken

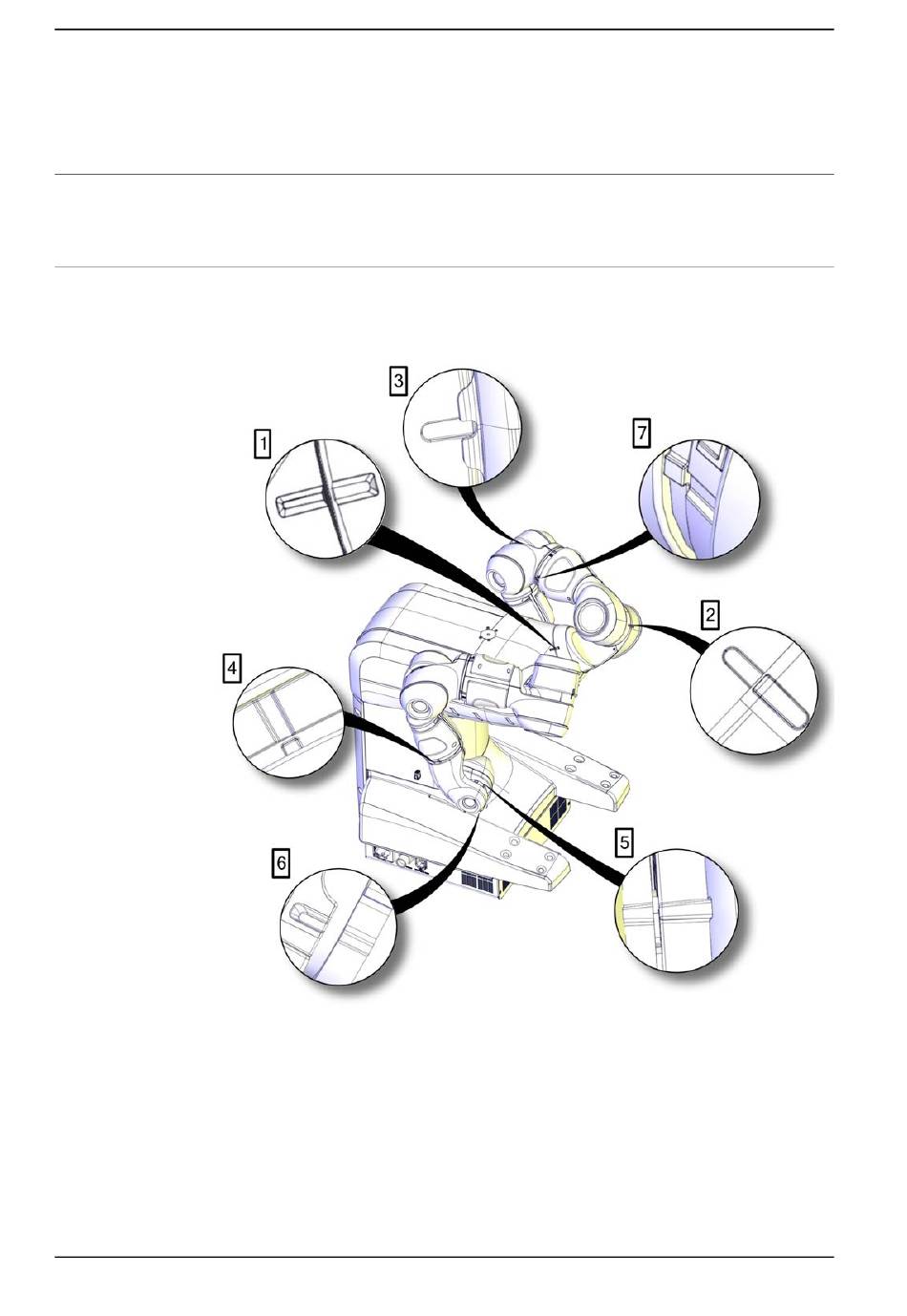

Diese Abbildung zeigt die Position der Kalibrierskalen und -marken am Roboter.
Die Zahl neben der Vergrößerung entspricht der Achsennummer.
xx1500000526
