4 Reparatur
4.4.2 Austauschen des Motors von Achse 2
Fortsetzung
2
3
Fortsetzung auf nächster Seite
168
Aktion
Richten Sie den Motor korrekt aus und
bringen Sie ihn am Arm an. Befestigen Sie
ihn mit den Schrauben.
VORSICHT
Der Motor muss vorsichtig hineingescho-
ben werden. Wenn die Zahnräder nicht in-
einandergreifen, drehen Sie die Achse
vorsichtig vor und zurück, bis die Zahnrä-
der ineinander greifen.
Schließen Sie die Motorsteckverbinder
wieder an.
•
R1.MP2R / R1.MP2L
•
R1.FB2R / R1.FB2L
© Copyright 2015 - 2018 ABB. Alle Rechte vorbehalten.
Hinweis

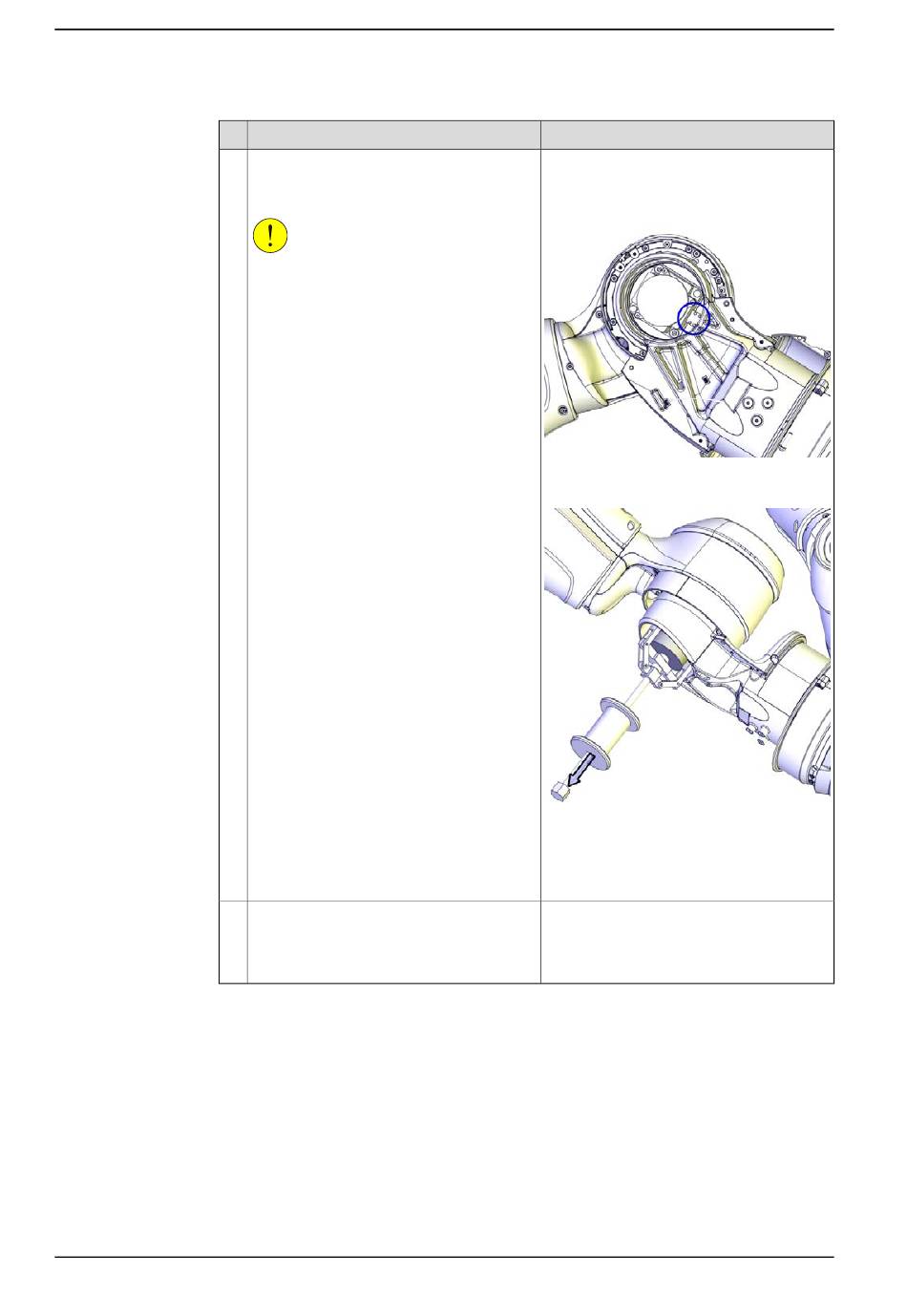

Motorausrichtung: Richten Sie den Motor
entsprechend der Abbildung unten entspre-
chend dem eingekreisten Motoranschluss
aus.
xx1500000566
Schrauben: 3HAB3409-212
xx1500000522
Anzugsdrehmoment: Ziehen Sie alle
Schrauben zunächst mit 1 Nm, am Ende
dann mit 3 Nm fest an.
