13.1.3 Frontpanel-Kabel entfernen

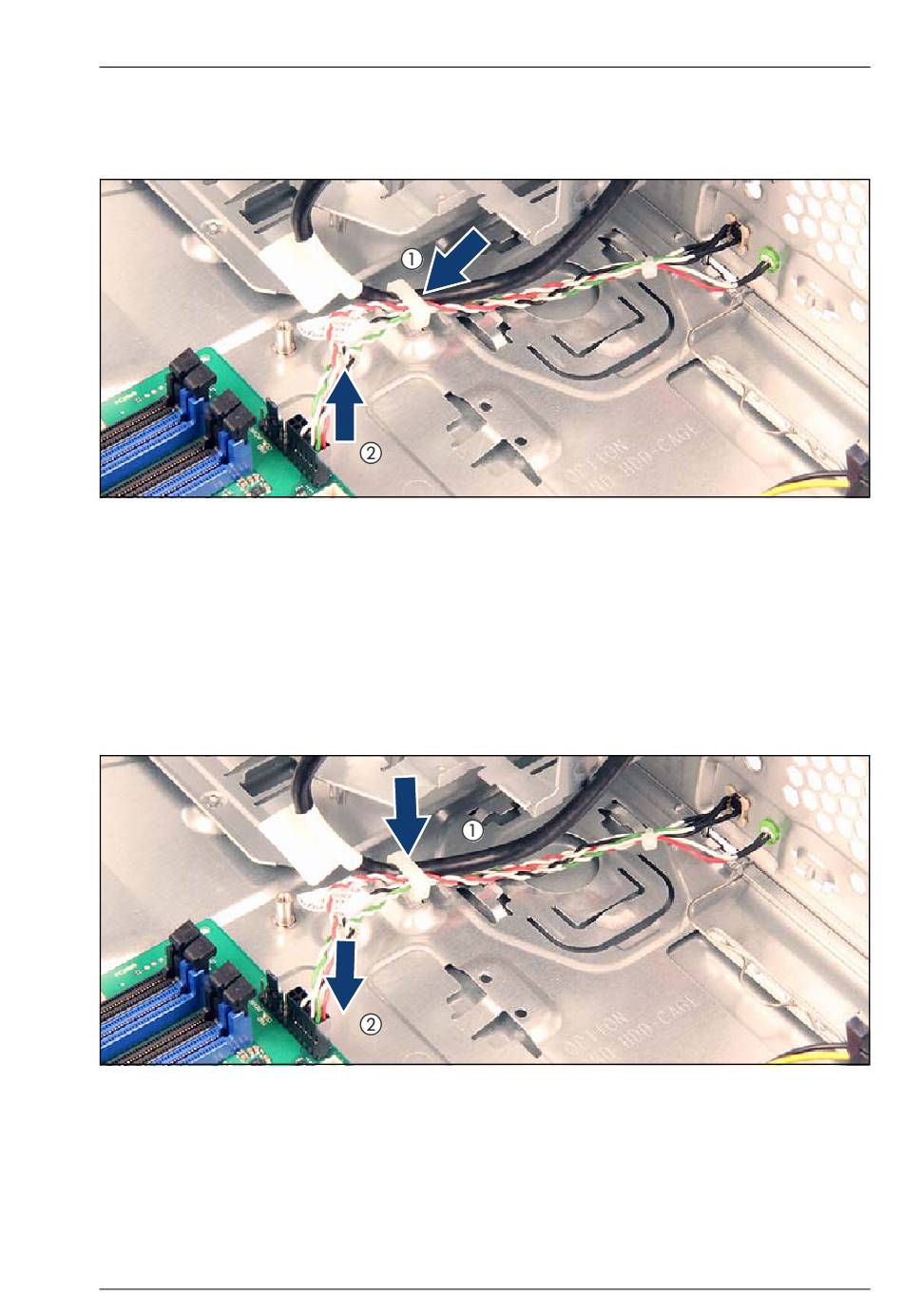

Bild 135: Frontpanel-Kabel lösen
Ê Öffnen Sie die Kabelklemme und entfernen Sie das Frontpanel-Kabel (1).
Ê Trennen Sie das Frontpanel-Kabel vom "Frontpanel"-Anschluss des System
Board (2).

13.1.4 Frontpanel-Kabel montieren

Bild 136: Frontpanel-Kabel anschließen
Ê Schließen Sie das Frontpanel-Kabel an den "Frontpanel"-Anschluss des
System Board an (2).
Ê Verlegen Sie das Kabel wie abgebildet.
Ê Sichern Sie das Kabel mit der Kabelklemme (1).
TX1310 M1
Upgrade und Maintenance Manual
Frontpanel und Front-USB
195
