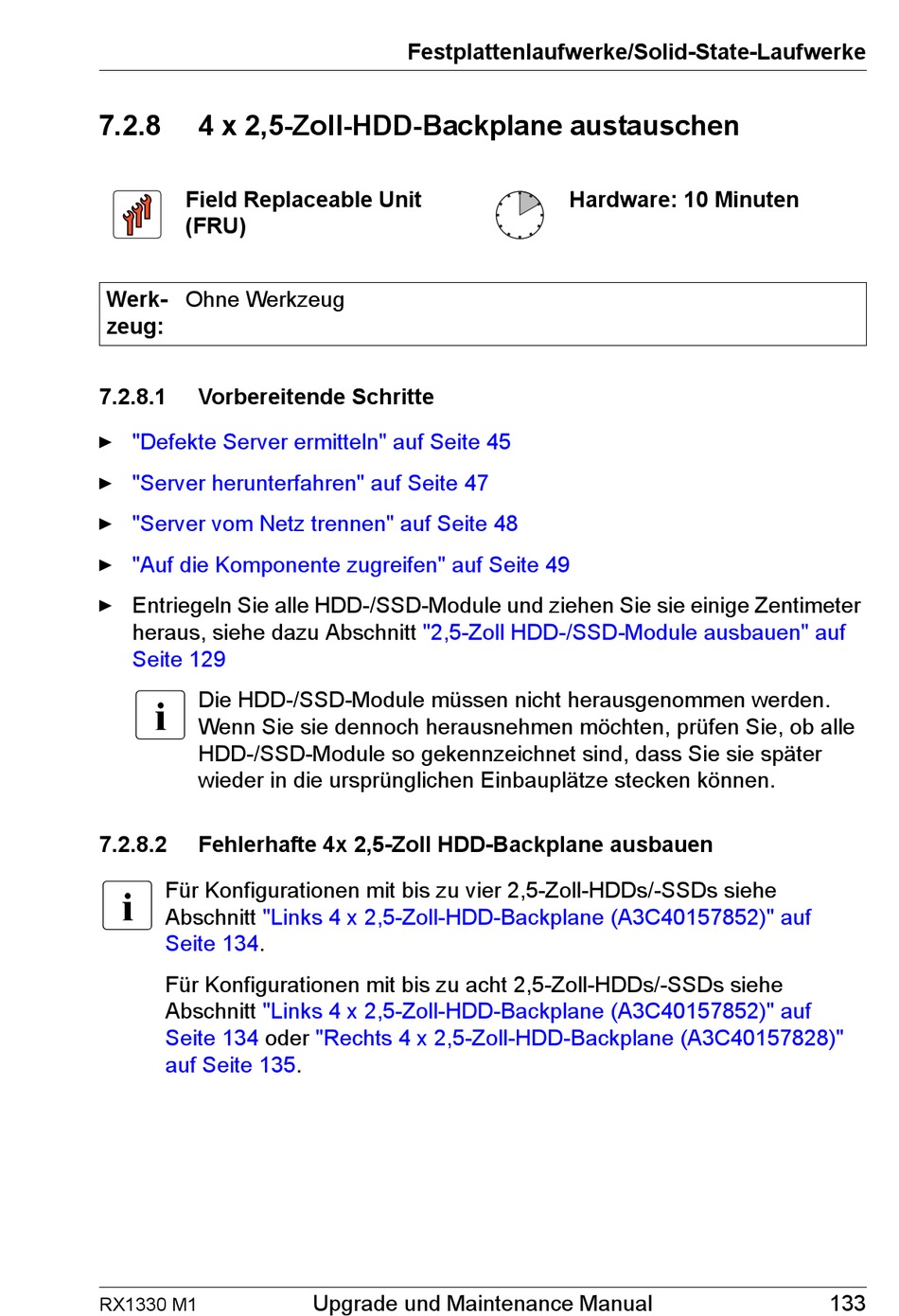

7.2.8
4 x 2,5-Zoll-HDD-Backplane austauschen
Field Replaceable Unit
(FRU)
Werk-
Ohne Werkzeug
zeug:
7.2.8.1
Vorbereitende Schritte
"Defekte Server ermitteln" auf Seite 45
Ê
"Server herunterfahren" auf Seite 47
Ê
"Server vom Netz trennen" auf Seite 48
Ê
"Auf die Komponente zugreifen" auf Seite 49
Ê
Ê Entriegeln Sie alle HDD-/SSD-Module und ziehen Sie sie einige Zentimeter
heraus, siehe dazu Abschnitt
Seite 129
I
Die HDD-/SSD-Module müssen nicht herausgenommen werden.
Wenn Sie sie dennoch herausnehmen möchten, prüfen Sie, ob alle
HDD-/SSD-Module so gekennzeichnet sind, dass Sie sie später
wieder in die ursprünglichen Einbauplätze stecken können.
7.2.8.2
Fehlerhafte 4x 2,5-Zoll HDD-Backplane ausbauen
I
Für Konfigurationen mit bis zu vier 2,5-Zoll-HDDs/-SSDs siehe
Abschnitt
"Links 4 x 2,5-Zoll-HDD-Backplane (A3C40157852)" auf
Seite
134.
Für Konfigurationen mit bis zu acht 2,5-Zoll-HDDs/-SSDs siehe
Abschnitt
"Links 4 x 2,5-Zoll-HDD-Backplane (A3C40157852)" auf
Seite 134
oder
auf Seite
135.
RX1330 M1
Festplattenlaufwerke/Solid-State-Laufwerke
"2,5-Zoll HDD-/SSD-Module ausbauen" auf
"Rechts 4 x 2,5-Zoll-HDD-Backplane (A3C40157828)"
Upgrade und Maintenance Manual
Hardware: 10 Minuten
133
