Prozessoren
11.5.2.2 Kühlkörper einbauen

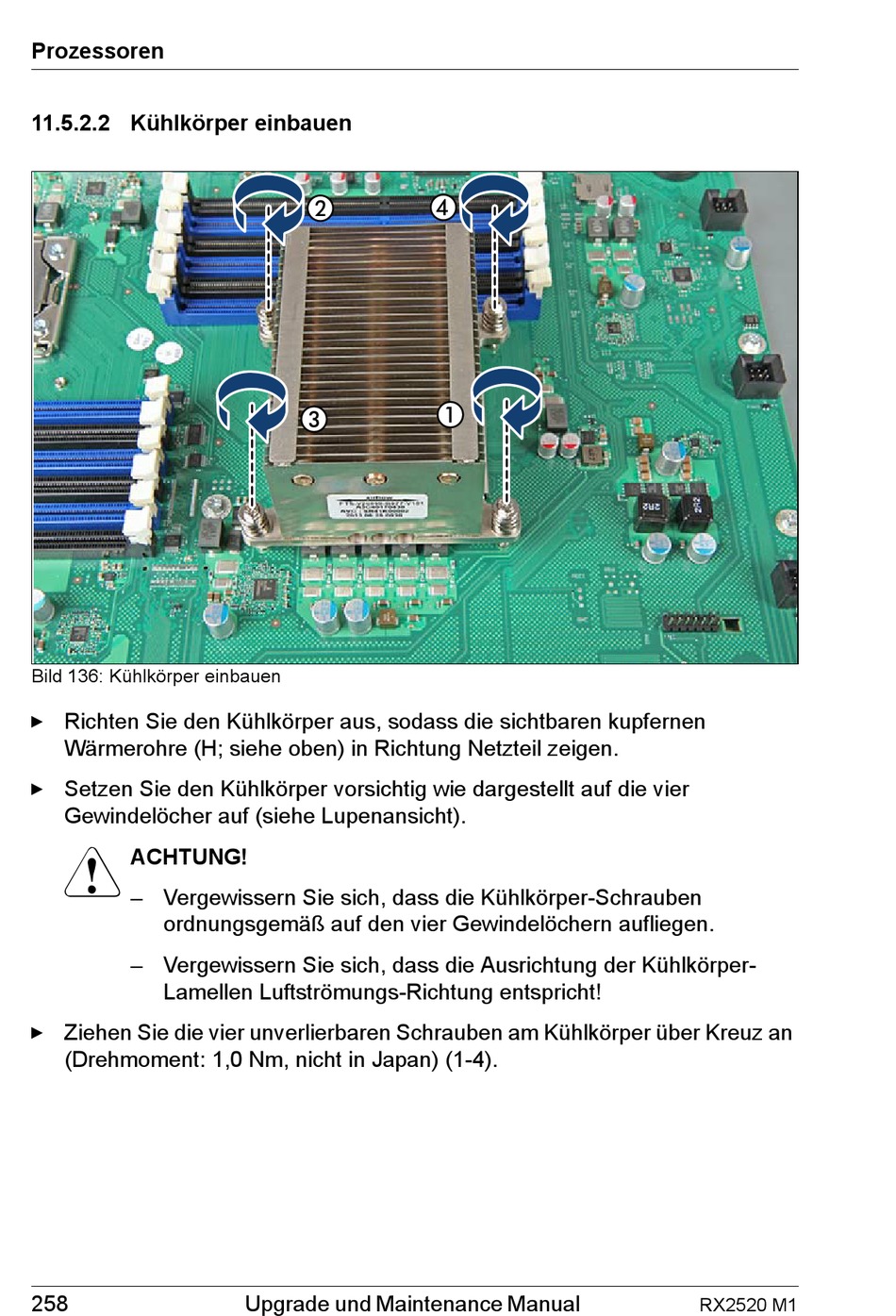

Bild 136: Kühlkörper einbauen
Ê Richten Sie den Kühlkörper aus, sodass die sichtbaren kupfernen
Wärmerohre (H; siehe oben) in Richtung Netzteil zeigen.
Ê Setzen Sie den Kühlkörper vorsichtig wie dargestellt auf die vier
Gewindelöcher auf (siehe Lupenansicht).
V
ACHTUNG!
– Vergewissern Sie sich, dass die Kühlkörper-Schrauben
ordnungsgemäß auf den vier Gewindelöchern aufliegen.
– Vergewissern Sie sich, dass die Ausrichtung der Kühlkörper-
Lamellen Luftströmungs-Richtung entspricht!
Ê Ziehen Sie die vier unverlierbaren Schrauben am Kühlkörper über Kreuz an
(Drehmoment: 1,0 Nm, nicht in Japan) (1-4).
258 Upgrade und Maintenance Manual
RX2520 M1
