Montaaž

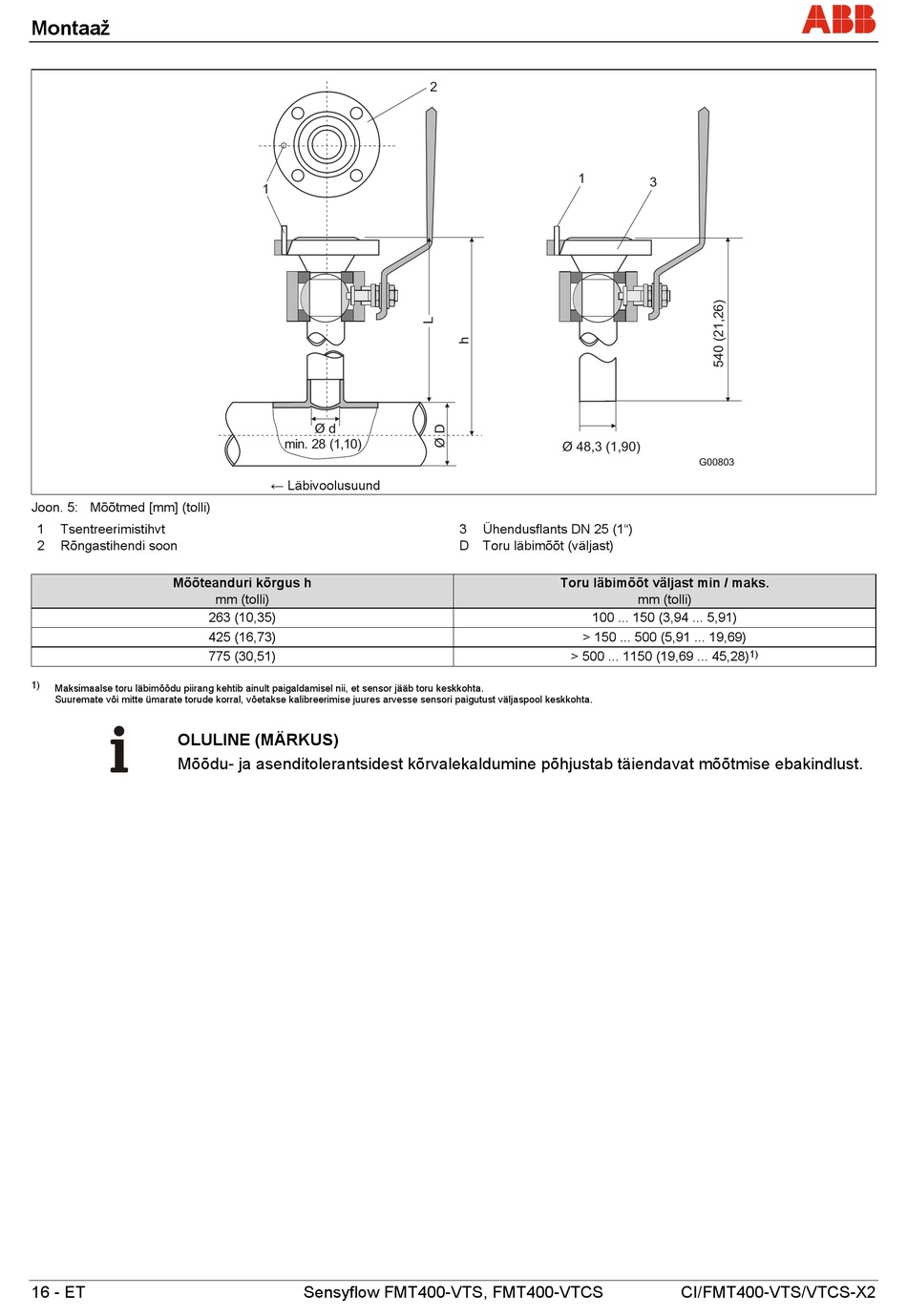

Joon. 5: Mõõtmed [mm] (tolli)
1 Tsentreerimistihvt
2 Rõngastihendi soon
Mõõteanduri kõrgus h
1)
Maksimaalse toru läbimõõdu piirang kehtib ainult paigaldamisel nii, et sensor jääb toru keskkohta.
Suuremate või mitte ümarate torude korral, võetakse kalibreerimise juures arvesse sensori paigutust väljaspool keskkohta.
OLULINE (MÄRKUS)
Mõõdu- ja asenditolerantsidest kõrvalekaldumine põhjustab täiendavat mõõtmise ebakindlust.
16 - ET
1
Ø d
min. 28 (1,10)
← Läbivoolusuund
mm (tolli)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 48,3 (1,90)
3 Ühendusflants DN 25 (1")
D Toru läbimõõt (väljast)
Toru läbimõõt väljast min / maks.
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
mm (tolli)
1)
CI/FMT400-VTS/VTCS-X2
