4.5 Integrált cserélő szerkezet Sensyflow FMT400-VTS termikus tömegáramlás-mérő számára
Közbensőkarimás kivitel – kiszerelési helyzetben lévő érzékelőegység
1
2

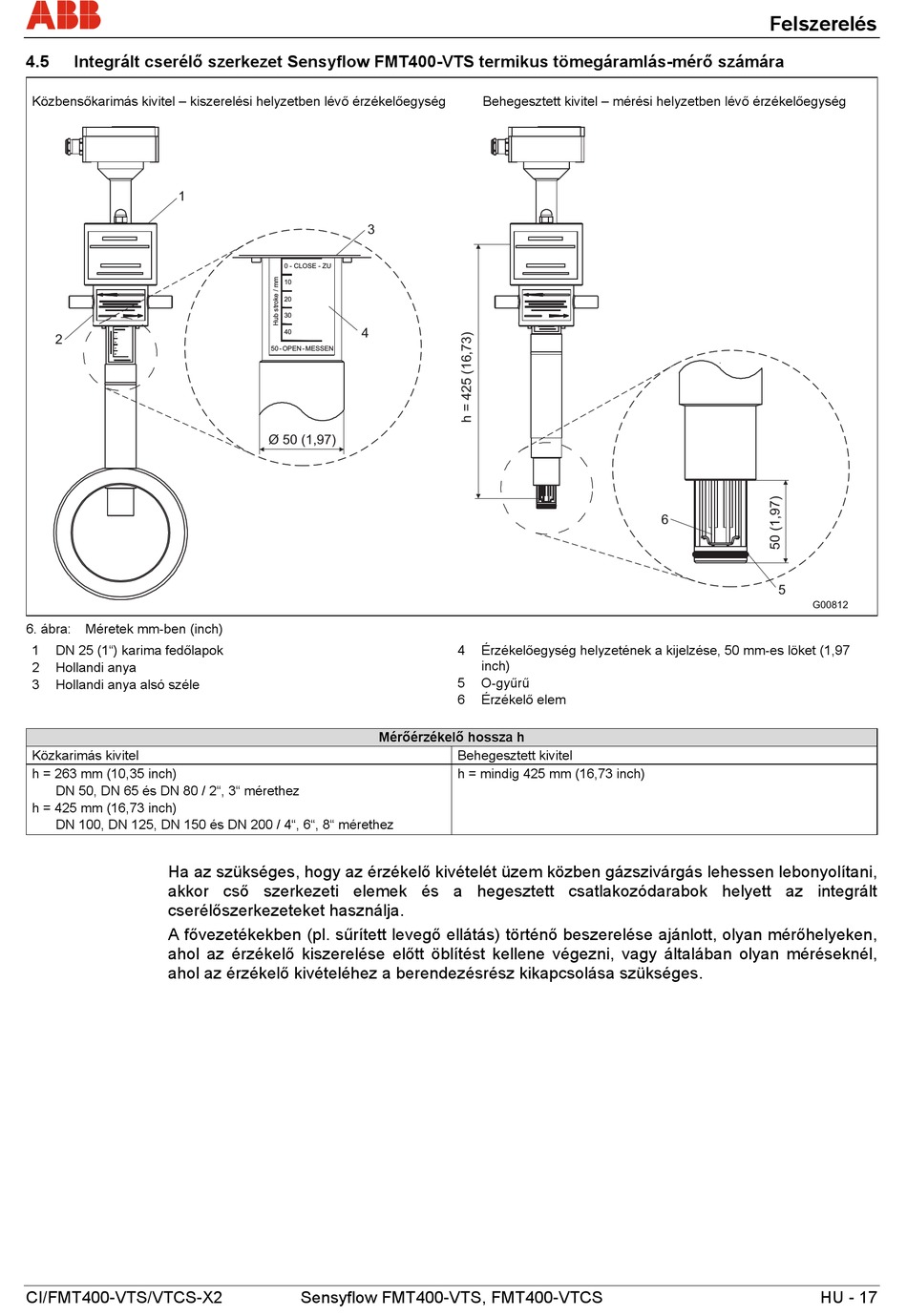

6. ábra: Méretek mm-ben (inch)
1 DN 25 (1") karima fedőlapok
2 Hollandi anya
3 Hollandi anya alsó széle
Közkarimás kivitel
h = 263 mm (10,35 inch)
DN 50, DN 65 és DN 80 / 2", 3" mérethez
h = 425 mm (16,73 inch)
DN 100, DN 125, DN 150 és DN 200 / 4", 6", 8" mérethez
Ha az szükséges, hogy az érzékelő kivételét üzem közben gázszivárgás lehessen lebonyolítani,
akkor cső szerkezeti elemek és a hegesztett csatlakozódarabok helyett az integrált
cserélőszerkezeteket használja.
A fővezetékekben (pl. sűrített levegő ellátás) történő beszerelése ajánlott, olyan mérőhelyeken,
ahol az érzékelő kiszerelése előtt öblítést kellene végezni, vagy általában olyan méréseknél,
ahol az érzékelő kivételéhez a berendezésrész kikapcsolása szükséges.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Mérőérzékelő hossza h
Sensyflow FMT400-VTS, FMT400-VTCS
Behegesztett kivitel – mérési helyzetben lévő érzékelőegység
4 Érzékelőegység helyzetének a kijelzése, 50 mm-es löket (1,97
inch)
5 O-gyűrű
6 Érzékelő elem
Behegesztett kivitel
h = mindig 425 mm (16,73 inch)
