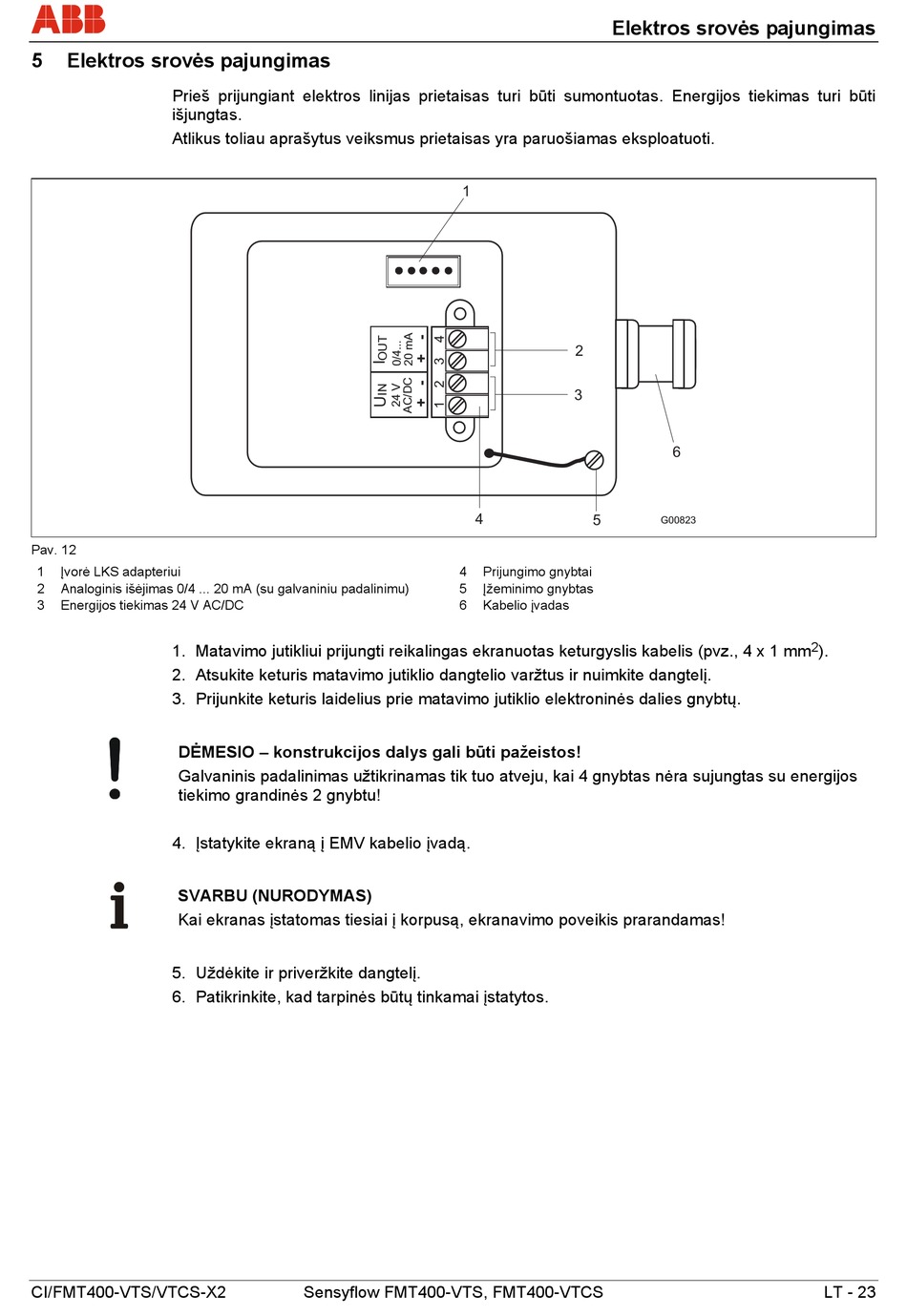

5 Elektros srovės pajungimas
Prieš prijungiant elektros linijas prietaisas turi būti sumontuotas. Energijos tiekimas turi būti
išjungtas.
Atlikus toliau aprašytus veiksmus prietaisas yra paruošiamas eksploatuoti.
Pav. 12
1 Įvorė LKS adapteriui
2 Analoginis išėjimas 0/4 ... 20 mA (su galvaniniu padalinimu)
3 Energijos tiekimas 24 V AC/DC
1. Matavimo jutikliui prijungti reikalingas ekranuotas keturgyslis kabelis (pvz., 4 x 1 mm
2. Atsukite keturis matavimo jutiklio dangtelio varžtus ir nuimkite dangtelį.
3. Prijunkite keturis laidelius prie matavimo jutiklio elektroninės dalies gnybtų.
DĖMESIO – konstrukcijos dalys gali būti pažeistos!
Galvaninis padalinimas užtikrinamas tik tuo atveju, kai 4 gnybtas nėra sujungtas su energijos
tiekimo grandinės 2 gnybtu!
4. Įstatykite ekraną į EMV kabelio įvadą.
SVARBU (NURODYMAS)
Kai ekranas įstatomas tiesiai į korpusą, ekranavimo poveikis prarandamas!
5. Uždėkite ir priveržkite dangtelį.
6. Patikrinkite, kad tarpinės būtų tinkamai įstatytos.
CI/FMT400-VTS/VTCS-X2
1
4 Prijungimo gnybtai
5 Įžeminimo gnybtas
6 Kabelio įvadas
Sensyflow FMT400-VTS, FMT400-VTCS
Elektros srovės pajungimas
2
3
4
5
6
G00823
2
).
LT - 23
