Montaż

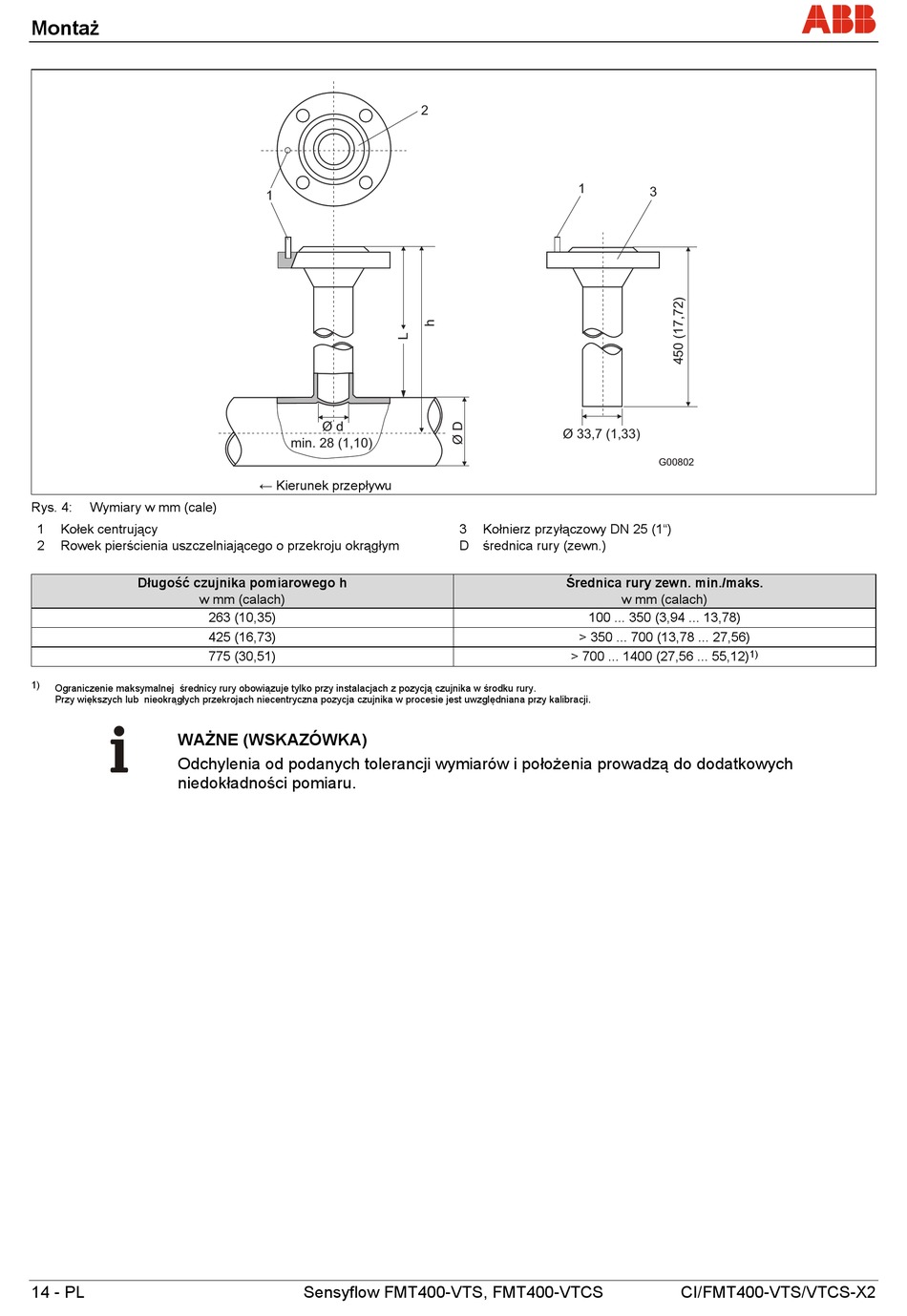

Rys. 4: Wymiary w mm (cale)
1 Kołek centrujący
2 Rowek pierścienia uszczelniającego o przekroju okrągłym
Długość czujnika pomiarowego h
w mm (calach)
1)
Ograniczenie maksymalnej średnicy rury obowiązuje tylko przy instalacjach z pozycją czujnika w środku rury.
Przy większych lub nieokrągłych przekrojach niecentryczna pozycja czujnika w procesie jest uwzględniana przy kalibracji.
WAŻNE (WSKAZÓWKA)
Odchylenia od podanych tolerancji wymiarów i położenia prowadzą do dodatkowych
niedokładności pomiaru.
14 - PL
1
Ø d
min. 28 (1,10)
← Kierunek przepływu
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 33,7 (1,33)
3 Kołnierz przyłączowy DN 25 (1")
D średnica rury (zewn.)
Średnica rury zewn. min./maks.
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
3
G00802
w mm (calach)
1)
CI/FMT400-VTS/VTCS-X2
