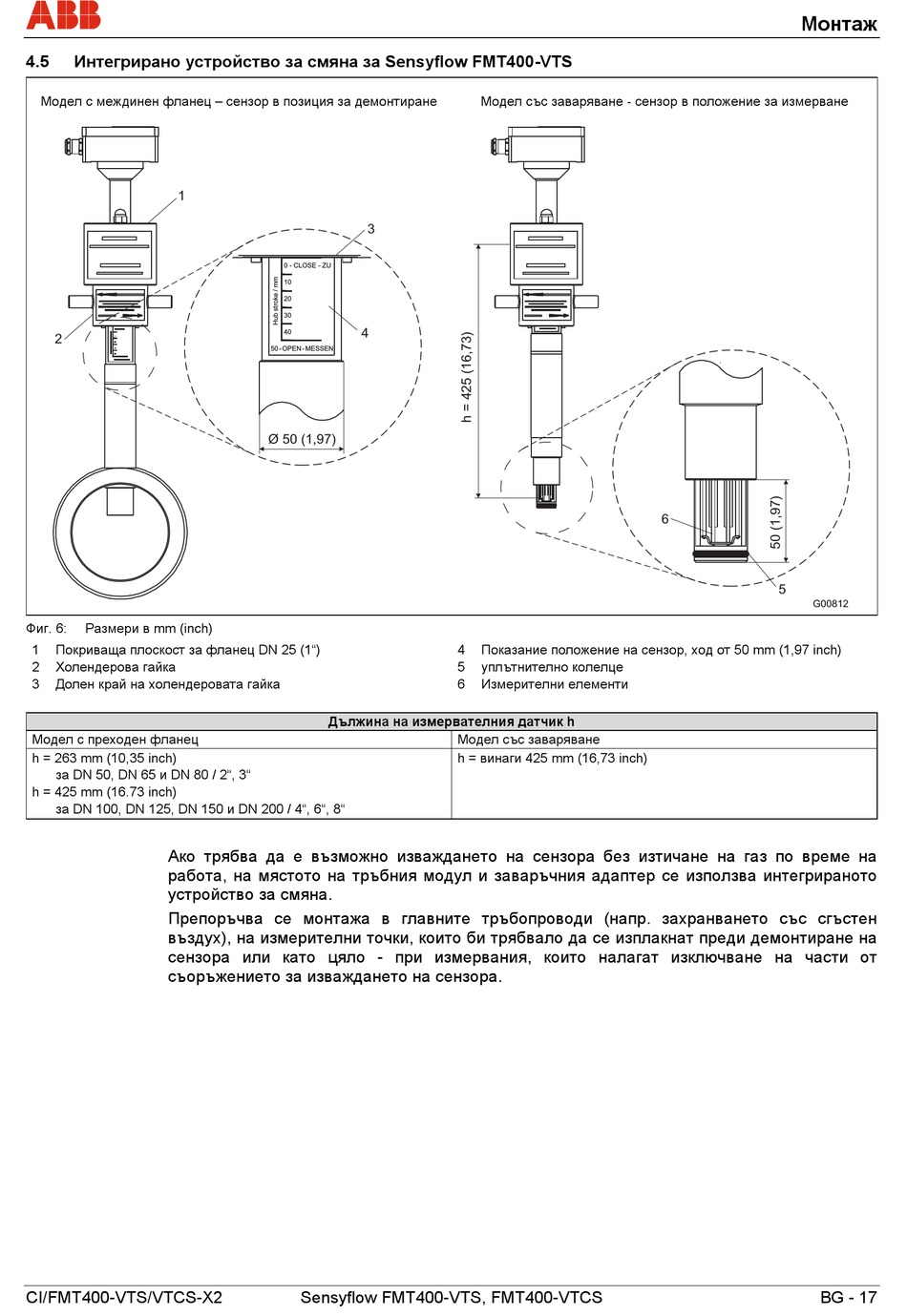

4.5 Интегрирано устройство за смяна за Sensyflow FMT400-VTS
Модел с междинен фланец – сензор в позиция за демонтиране
1
2
Фиг. 6: Размери в mm (inch)
1 Покриваща плоскост за фланец DN 25 (1")
2 Холендерова гайка
3 Долен край на холендеровата гайка
Модел с преходен фланец
h = 263 mm (10,35 inch)
за DN 50, DN 65 и DN 80 / 2", 3"
h = 425 mm (16.73 inch)
за DN 100, DN 125, DN 150 и DN 200 / 4", 6", 8"
Ако трябва да е възможно изваждането на сензора без изтичане на газ по време на
работа, на мястото на тръбния модул и заваръчния адаптер се използва интегрираното
устройство за смяна.
Препоръчва се монтажа в главните тръбопроводи (напр. захранването със сгъстен
въздух), на измерителни точки, които би трябвало да се изплакнат преди демонтиране на
сензора или като цяло - при измервания, които налагат изключване на части от
съоръжението за изваждането на сензора.
CI/FMT400-VTS/VTCS-X2
3
0 - CLOSE - ZU
10
20
30
4
40
50 - OPEN - MESSEN
Ø 50 (1,97)
Дължина на измервателния датчик h
Sensyflow FMT400-VTS, FMT400-VTCS
Модел със заваряване - сензор в положение за измерване
4 Показание положение на сензор, ход от 50 mm (1,97 inch)
5 уплътнително колелце
6 Измерителни елементи
Модел със заваряване
h = винаги 425 mm (16,73 inch)
Монтаж
6
5
G00812
BG - 17
