5 Električni priključki
Pred priklopom električnih vodov je treba montirati napravo. Električno napajanje je izključeno.
Po koncu v nadaljevanju opisanih korakov je naprava pripravljena za zagon.

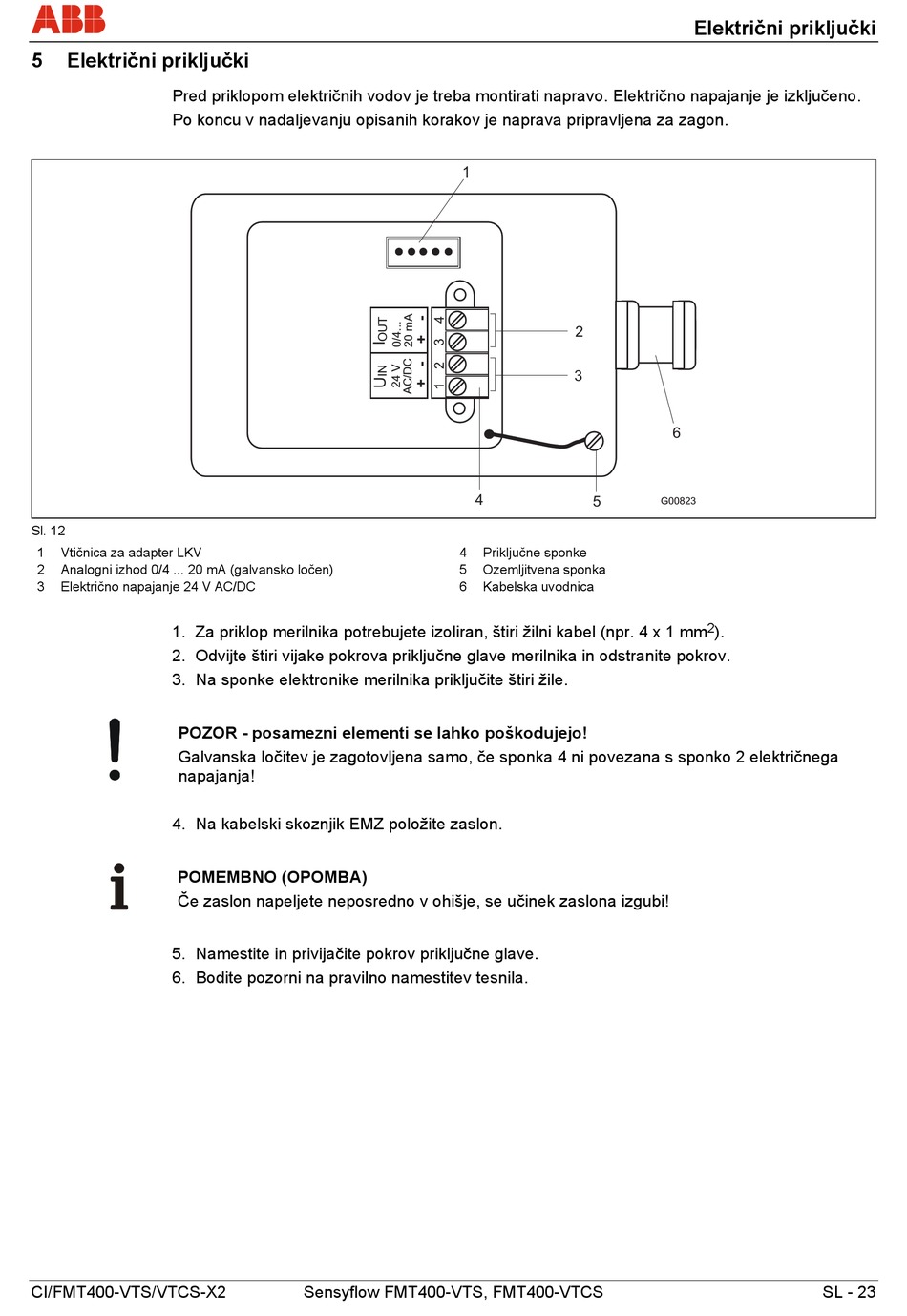

Sl. 12
1 Vtičnica za adapter LKV
2 Analogni izhod 0/4 ... 20 mA (galvansko ločen)
3 Električno napajanje 24 V AC/DC
1. Za priklop merilnika potrebujete izoliran, štiri žilni kabel (npr. 4 x 1 mm
2. Odvijte štiri vijake pokrova priključne glave merilnika in odstranite pokrov.
3. Na sponke elektronike merilnika priključite štiri žile.
POZOR - posamezni elementi se lahko poškodujejo!
Galvanska ločitev je zagotovljena samo, če sponka 4 ni povezana s sponko 2 električnega
napajanja!
4. Na kabelski skoznjik EMZ položite zaslon.
POMEMBNO (OPOMBA)
Če zaslon napeljete neposredno v ohišje, se učinek zaslona izgubi!
5. Namestite in privijačite pokrov priključne glave.
6. Bodite pozorni na pravilno namestitev tesnila.
CI/FMT400-VTS/VTCS-X2
1
4 Priključne sponke
5 Ozemljitvena sponka
6 Kabelska uvodnica
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Električni priključki
6
G00823
2
).
SL - 23
