Συναρμολόγηση
4.2
Συναρμολόγηση αισθητήρων τιμών μέτρησης και εξαρτήματα σωλήνα
Τα εξαρτήματα σωλήνα διατίθενται σε τύπο σχεδίασης 1 ως ενδιάμεση φλάντζα και σε τύπο
σχεδίασης 2 ως μερική διαδρομή μέτρησης (βλέπε Εικ. 2) και πρέπει να τοποθετηθούν με τις
κατάλληλες στεγανοποιήσεις χωρίς τάσεις (χωρίς στρέψη / κάμψη) στη σωλήνωση.
Οι στεγανοποιήσεις δεν επιτρέπεται να τροποποιούν τη διατομή του ανοίγματος της
σωλήνωσης και πρέπει μετά τη συναρμολόγηση του αισθητήρα τιμών μέτρησης και του
εξαρτήματος σωλήνα να διασφαλίζουν απόλυτη στεγανότητα. Πρέπει να διασφαλίζεται η
συμβατότητα
στεγανοποιήσεων.
Όταν χρησιμοποιείται εξάρτημα σωλήνα τύπου σχεδίασης 1 (ενδιάμεση φλάντζα) πρέπει να
δοθεί προσοχή για κεντραρισμένη τοποθέτηση. Οι εσωτερικές διάμετροι σωλήνα και φλάντζας
πρέπει να συμφωνούν μεταξύ τους επακριβώς. Κάθε επίπεδο, ακμή ή ραφή συγκόλλησης με
γρέζια μειώνει την ακρίβεια μέτρησης.
Για το παράδειγμα περιγραφής της συναρμολόγησης χρησιμοποιείται εξάρτημα σωλήνα τύπου
σχεδίασης 1 σε έκδοση με ενδιάμεση φλάντζα. Ισχύει αναλόγως και για το εξάρτημα σωλήνα
τύπου σχεδίασης 2 και για τον προσαρμογέα συγκόλλησης.
Η κατεύθυνση ροής πρέπει να συμφωνεί με το βέλος που βρίσκεται επάνω στο εξάρτημα
σωλήνα. Ο πείρος κέντρωσης στο εξάρτημα σωλήνα / στον προσαρμογέα συγκόλλησης πρέπει
να βρίσκεται στην πλευρά εξόδου (πίσω από τη θέση μέτρησης).

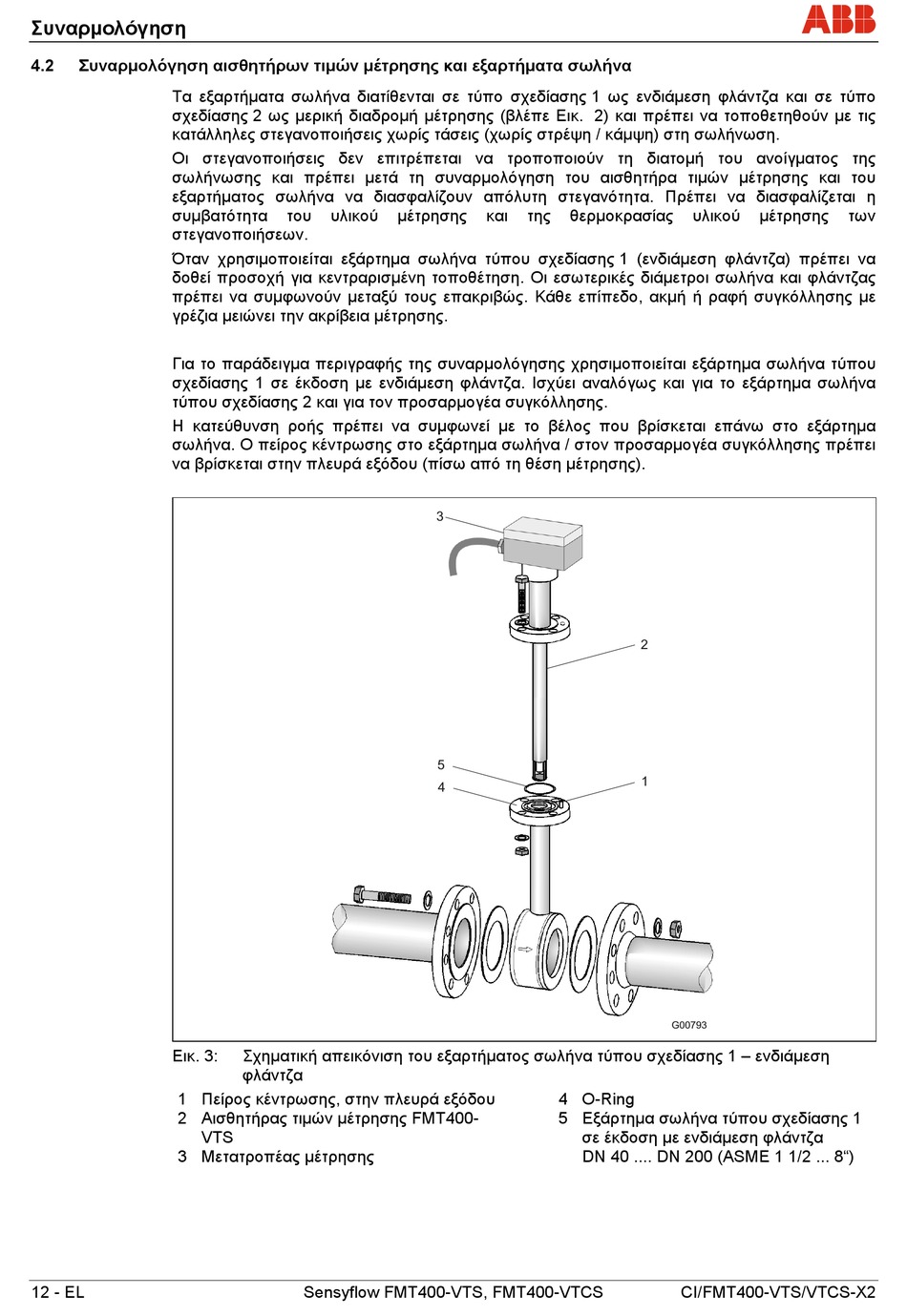

Εικ. 3:
1 Πείρος κέντρωσης, στην πλευρά εξόδου
2 Αισθητήρας τιμών μέτρησης FMT400-
VTS
3 Μετατροπέας μέτρησης
12 - EL
του
υλικού
μέτρησης
Σχηματική απεικόνιση του εξαρτήματος σωλήνα τύπου σχεδίασης 1 – ενδιάμεση
φλάντζα
Sensyflow FMT400-VTS, FMT400-VTCS
και
της
θερμοκρασίας
3
5
4
4 O-Ring
5 Εξάρτημα σωλήνα τύπου σχεδίασης 1
σε έκδοση με ενδιάμεση φλάντζα
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
υλικού
μέτρησης
2
1
G00793
CI/FMT400-VTS/VTCS-X2
των
