5 Elektriühendused
Seade peab olema enne elektrijuhtmete ühendamist kohale monteeritud. Elektritoide peab
olema väljalülitatud.
Järgnevalt kirjeldatud sammu lõpetamise järel on seade valmis kasutuselevõtuks.

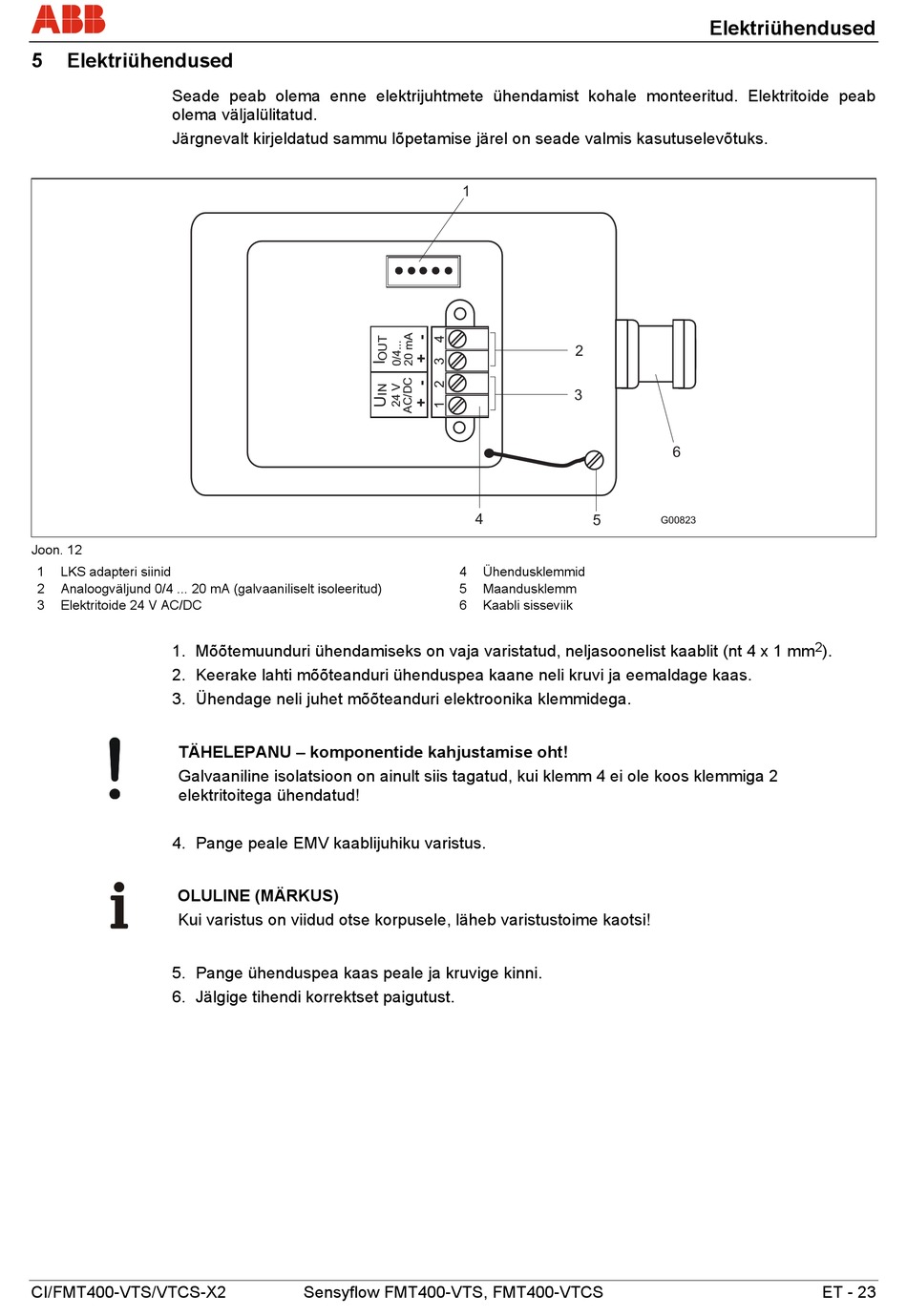

Joon. 12
1 LKS adapteri siinid
2 Analoogväljund 0/4 ... 20 mA (galvaaniliselt isoleeritud)
3 Elektritoide 24 V AC/DC
1. Mõõtemuunduri ühendamiseks on vaja varistatud, neljasoonelist kaablit (nt 4 x 1 mm
2. Keerake lahti mõõteanduri ühenduspea kaane neli kruvi ja eemaldage kaas.
3. Ühendage neli juhet mõõteanduri elektroonika klemmidega.
TÄHELEPANU – komponentide kahjustamise oht!
Galvaaniline isolatsioon on ainult siis tagatud, kui klemm 4 ei ole koos klemmiga 2
elektritoitega ühendatud!
4. Pange peale EMV kaablijuhiku varistus.
OLULINE (MÄRKUS)
Kui varistus on viidud otse korpusele, läheb varistustoime kaotsi!
5. Pange ühenduspea kaas peale ja kruvige kinni.
6. Jälgige tihendi korrektset paigutust.
CI/FMT400-VTS/VTCS-X2
1
4 Ühendusklemmid
5 Maandusklemm
6 Kaabli sisseviik
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Elektriühendused
6
G00823
2
).
ET - 23
