Montāža

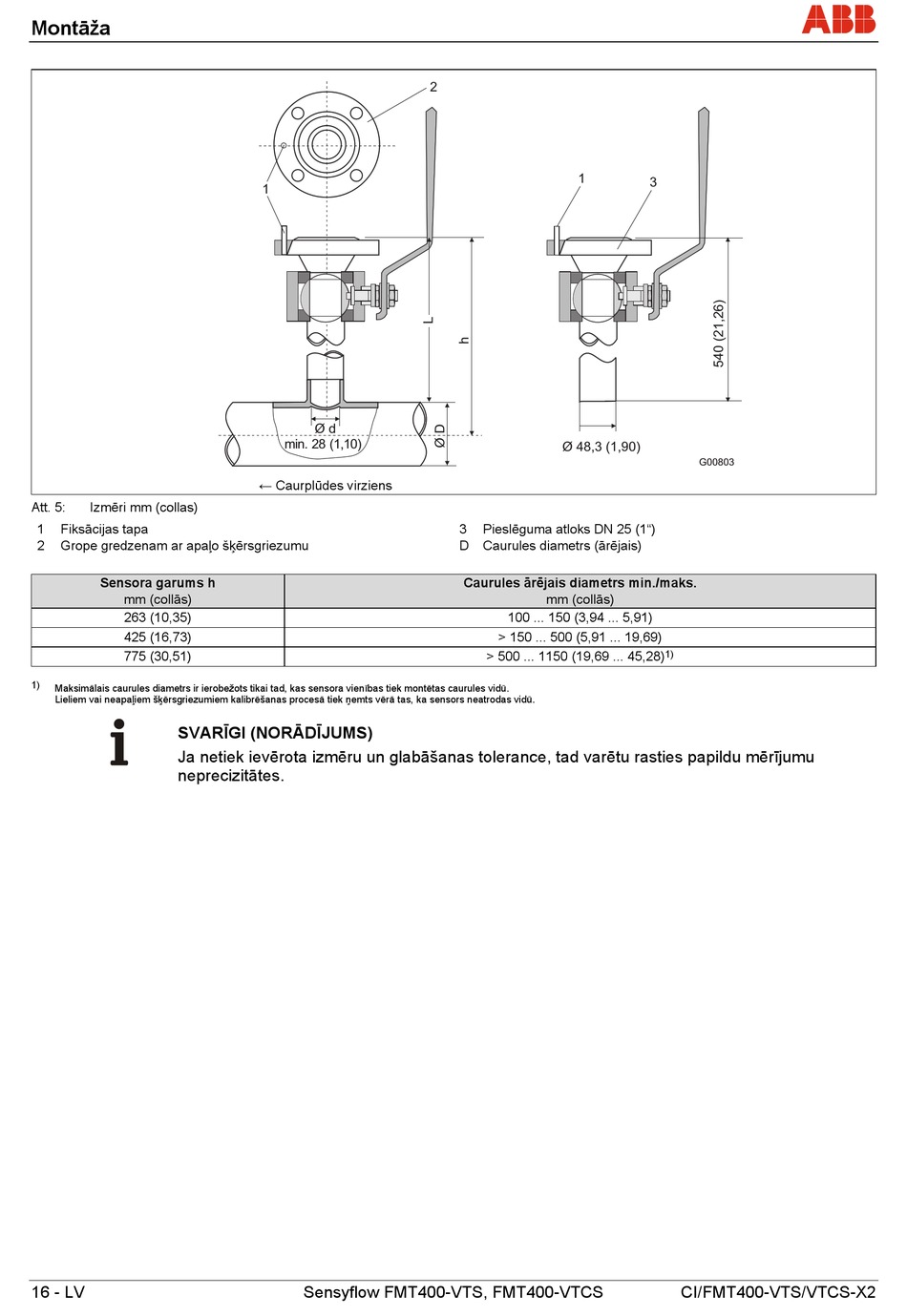

Att. 5: Izmēri mm (collas)
1 Fiksācijas tapa
2 Grope gredzenam ar apaļo šķērsgriezumu
Sensora garums h
mm (collās)
263 (10,35)
425 (16,73)
775 (30,51)
1)
Maksimālais caurules diametrs ir ierobežots tikai tad, kas sensora vienības tiek montētas caurules vidū.
Lieliem vai neapaļiem šķērsgriezumiem kalibrēšanas procesā tiek ņemts vērā tas, ka sensors neatrodas vidū.
SVARĪGI (NORĀDĪJUMS)
Ja netiek ievērota izmēru un glabāšanas tolerance, tad varētu rasties papildu mērījumu
neprecizitātes.
16 - LV
2
1
Ø d
min. 28 (1,10)
← Caurplūdes virziens
Sensyflow FMT400-VTS, FMT400-VTCS
1
Ø 48,3 (1,90)
3 Pieslēguma atloks DN 25 (1")
D Caurules diametrs (ārējais)
Caurules ārējais diametrs min./maks.
mm (collās)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
1)
CI/FMT400-VTS/VTCS-X2
