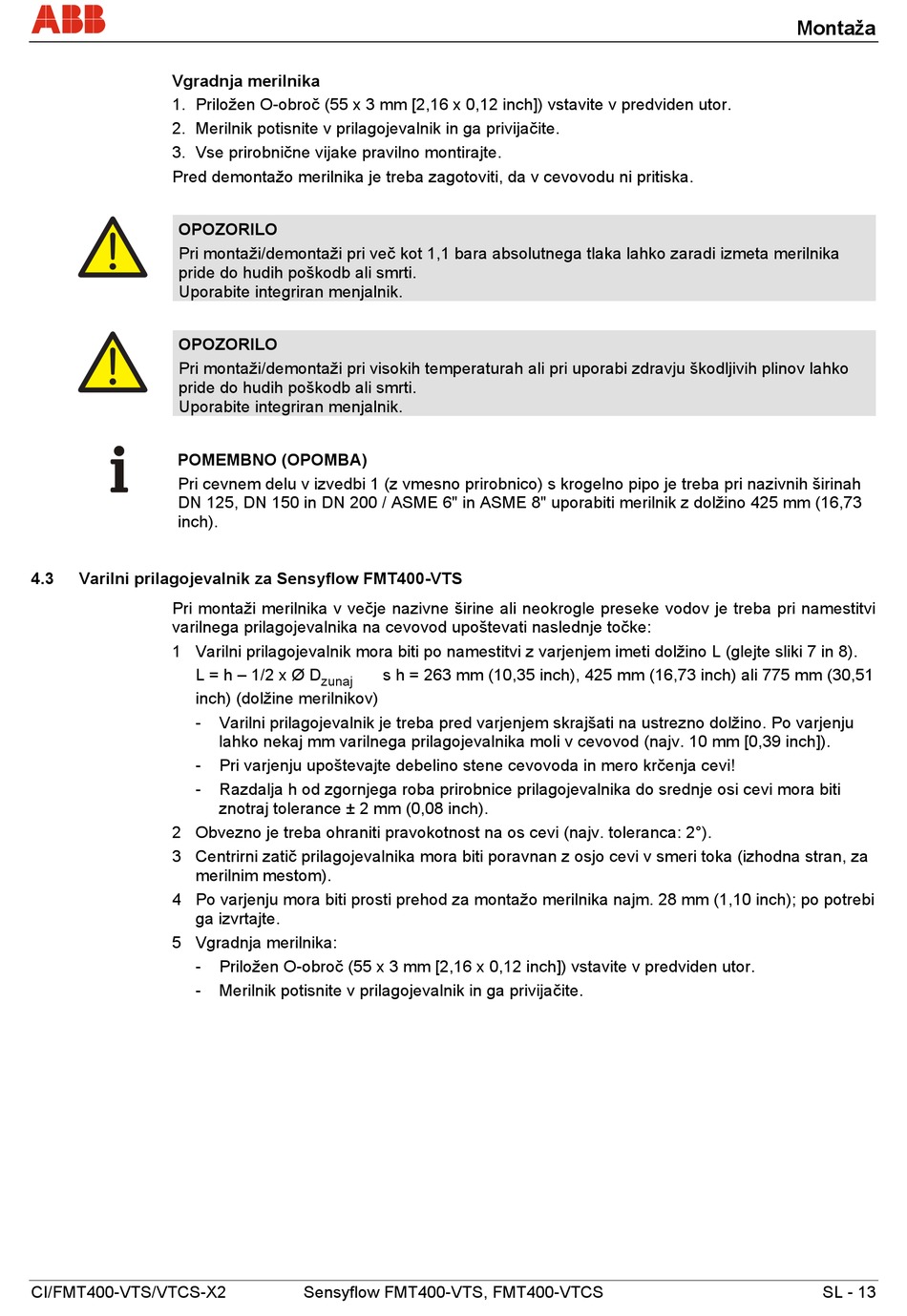

Vgradnja merilnika
1. Priložen O-obroč (55 x 3 mm [2,16 x 0,12 inch]) vstavite v predviden utor.
2. Merilnik potisnite v prilagojevalnik in ga privijačite.
3. Vse prirobnične vijake pravilno montirajte.
Pred demontažo merilnika je treba zagotoviti, da v cevovodu ni pritiska.
OPOZORILO
Pri montaži/demontaži pri več kot 1,1 bara absolutnega tlaka lahko zaradi izmeta merilnika
pride do hudih poškodb ali smrti.
Uporabite integriran menjalnik.
OPOZORILO
Pri montaži/demontaži pri visokih temperaturah ali pri uporabi zdravju škodljivih plinov lahko
pride do hudih poškodb ali smrti.
Uporabite integriran menjalnik.
POMEMBNO (OPOMBA)
Pri cevnem delu v izvedbi 1 (z vmesno prirobnico) s krogelno pipo je treba pri nazivnih širinah
DN 125, DN 150 in DN 200 / ASME 6" in ASME 8" uporabiti merilnik z dolžino 425 mm (16,73
inch).
4.3

Varilni prilagojevalnik za Sensyflow FMT400-VTS

Pri montaži merilnika v večje nazivne širine ali neokrogle preseke vodov je treba pri namestitvi
varilnega prilagojevalnika na cevovod upoštevati naslednje točke:
1 Varilni prilagojevalnik mora biti po namestitvi z varjenjem imeti dolžino L (glejte sliki 7 in 8).
L = h – 1/2 x Ø D
inch) (dolžine merilnikov)
-
-
-
2 Obvezno je treba ohraniti pravokotnost na os cevi (najv. toleranca: 2°).
3 Centrirni zatič prilagojevalnika mora biti poravnan z osjo cevi v smeri toka (izhodna stran, za
merilnim mestom).
4 Po varjenju mora biti prosti prehod za montažo merilnika najm. 28 mm (1,10 inch); po potrebi
ga izvrtajte.
5 Vgradnja merilnika:
-
-
CI/FMT400-VTS/VTCS-X2
s h = 263 mm (10,35 inch), 425 mm (16,73 inch) ali 775 mm (30,51
zunaj
Varilni prilagojevalnik je treba pred varjenjem skrajšati na ustrezno dolžino. Po varjenju
lahko nekaj mm varilnega prilagojevalnika moli v cevovod (najv. 10 mm [0,39 inch]).
Pri varjenju upoštevajte debelino stene cevovoda in mero krčenja cevi!
Razdalja h od zgornjega roba prirobnice prilagojevalnika do srednje osi cevi mora biti
znotraj tolerance ± 2 mm (0,08 inch).
Priložen O-obroč (55 x 3 mm [2,16 x 0,12 inch]) vstavite v predviden utor.
Merilnik potisnite v prilagojevalnik in ga privijačite.
