Felszerelés

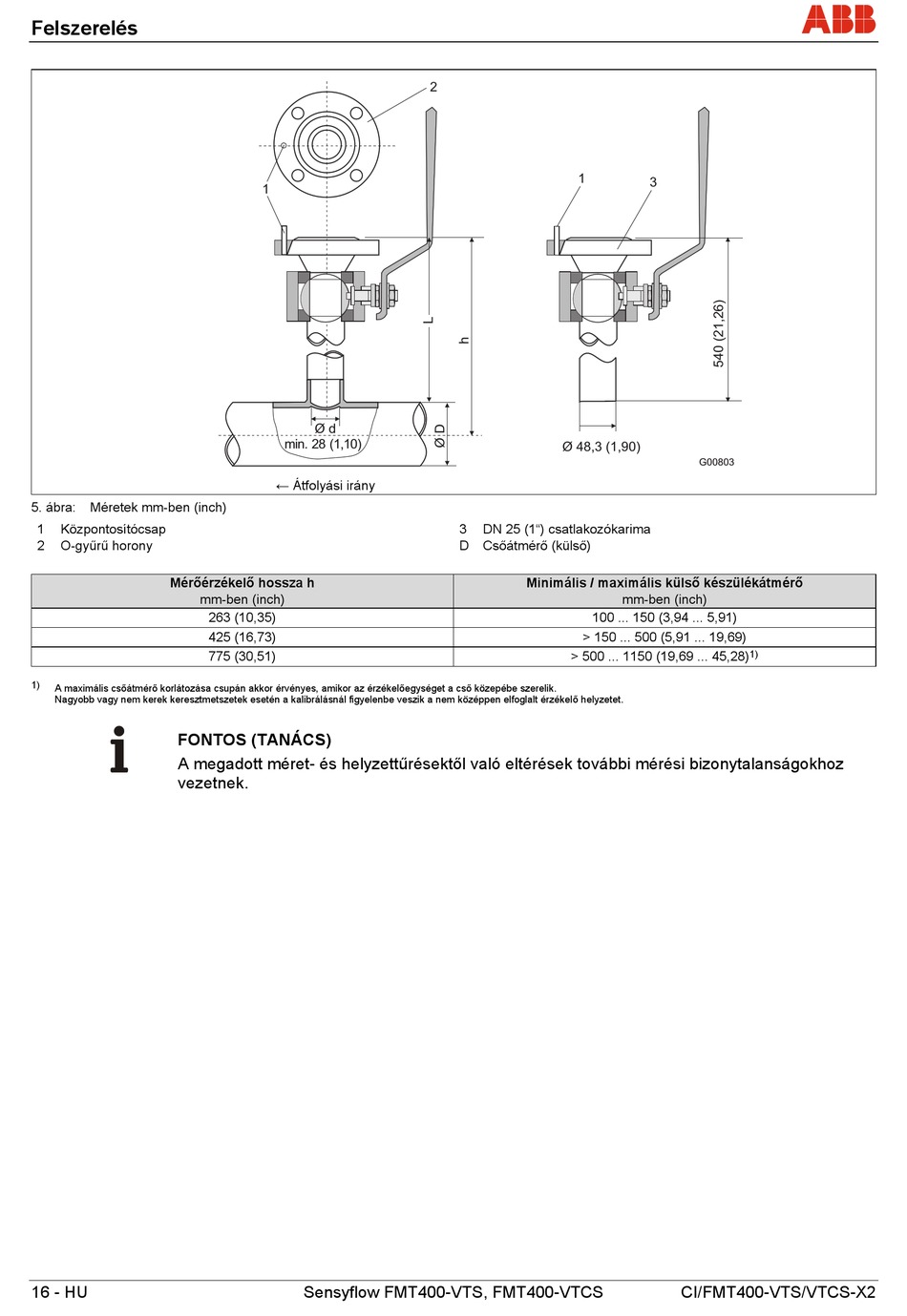

5. ábra: Méretek mm-ben (inch)
1 Központosítócsap
2 O-gyűrű horony
Mérőérzékelő hossza h
mm-ben (inch)
1)
A maximális csőátmérő korlátozása csupán akkor érvényes, amikor az érzékelőegységet a cső közepébe szerelik.
Nagyobb vagy nem kerek keresztmetszetek esetén a kalibrálásnál figyelenbe veszik a nem középpen elfoglalt érzékelő helyzetet.
FONTOS (TANÁCS)
A megadott méret- és helyzettűrésektől való eltérések további mérési bizonytalanságokhoz
vezetnek.
16 - HU
1
Ø d
min. 28 (1,10)
← Átfolyási irány
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 48,3 (1,90)
3 DN 25 (1") csatlakozókarima
D Csőátmérő (külső)
Minimális / maximális külső készülékátmérő
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
mm-ben (inch)
1)
