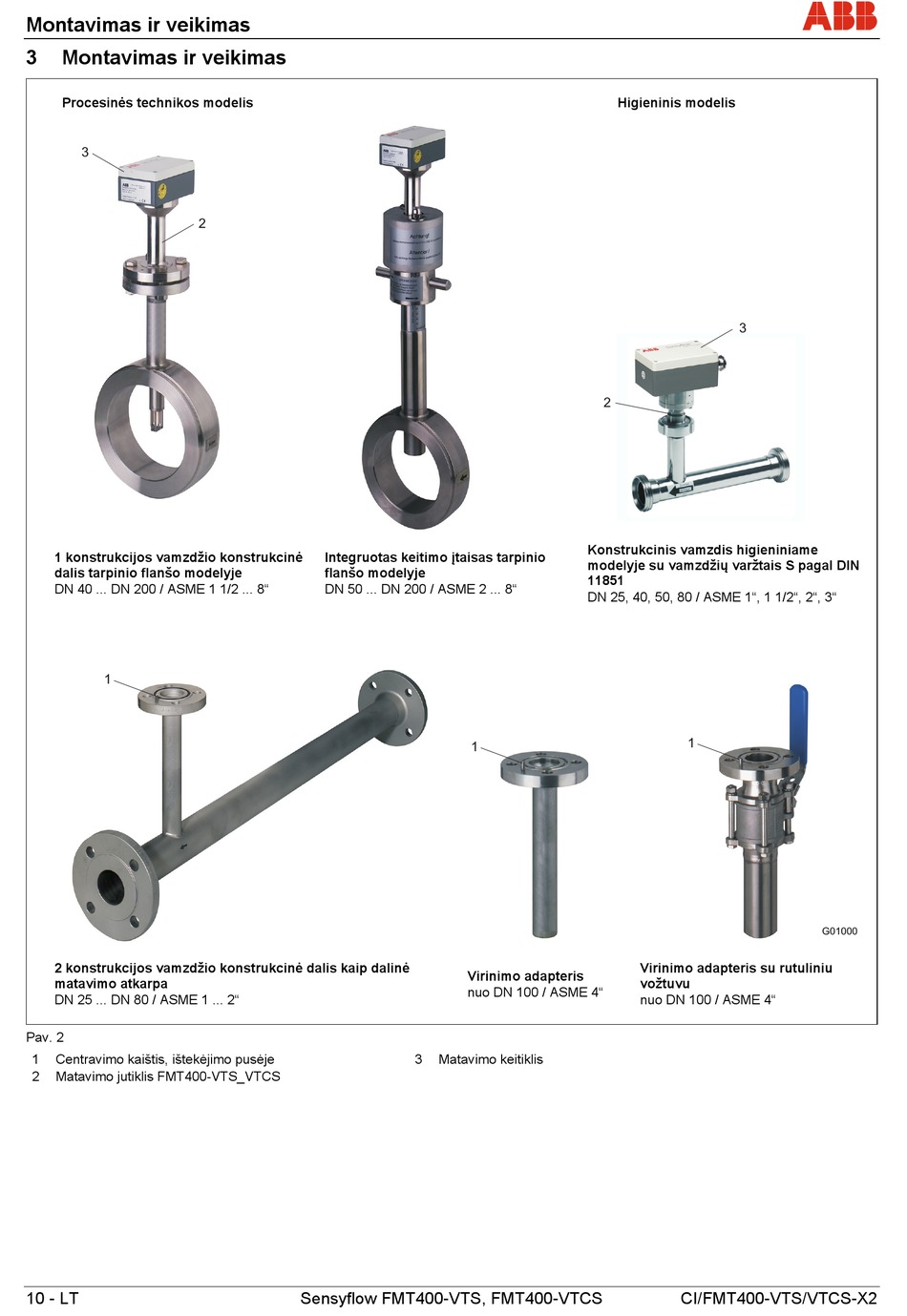

Montavimas ir veikimas

3 Montavimas ir veikimas
Procesinės technikos modelis
3
1 konstrukcijos vamzdžio konstrukcinė
dalis tarpinio flanšo modelyje
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
2 konstrukcijos vamzdžio konstrukcinė dalis kaip dalinė
matavimo atkarpa
DN 25 ... DN 80 / ASME 1 ... 2"
Pav. 2
1 Centravimo kaištis, ištekėjimo pusėje
2 Matavimo jutiklis FMT400-VTS_VTCS
10 - LT
2
Integruotas keitimo įtaisas tarpinio
flanšo modelyje
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Konstrukcinis vamzdis higieniniame
modelyje su vamzdžių varžtais S pagal DIN
11851
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Virinimo adapteris
nuo DN 100 / ASME 4"
3 Matavimo keitiklis
Higieninis modelis
3
2
1
Virinimo adapteris su rutuliniu
vožtuvu
nuo DN 100 / ASME 4"
CI/FMT400-VTS/VTCS-X2
G01000
