Συναρμολόγηση

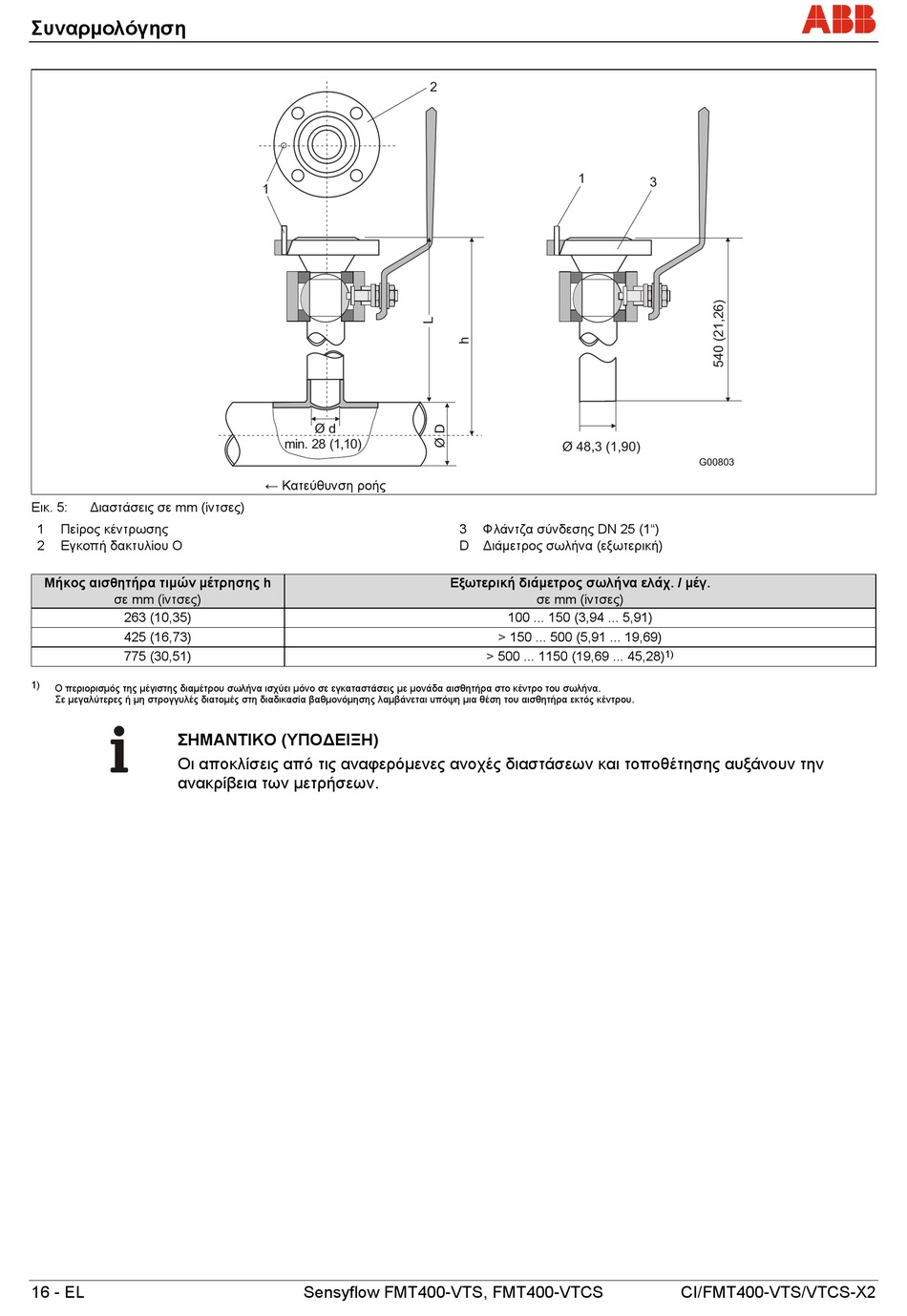

Εικ. 5: ∆ιαστάσεις σε mm (ίντσες)
1 Πείρος κέντρωσης
2 Εγκοπή δακτυλίου O
Μήκος αισθητήρα τιμών μέτρησης h
σε mm (ίντσες)
263 (10,35)
425 (16,73)
775 (30,51)
1)
Ο περιορισμός της μέγιστης διαμέτρου σωλήνα ισχύει μόνο σε εγκαταστάσεις με μονάδα αισθητήρα στο κέντρο του σωλήνα.
Σε μεγαλύτερες ή μη στρογγυλές διατομές στη διαδικασία βαθμονόμησης λαμβάνεται υπόψη μια θέση του αισθητήρα εκτός κέντρου.
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Οι αποκλίσεις από τις αναφερόμενες ανοχές διαστάσεων και τοποθέτησης αυξάνουν την
ανακρίβεια των μετρήσεων.
16 - EL
2
1
Ø d
min. 28 (1,10)
← Κατεύθυνση ροής
Sensyflow FMT400-VTS, FMT400-VTCS
1
Ø 48,3 (1,90)
3 Φλάντζα σύνδεσης DN 25 (1")
D ∆ιάμετρος σωλήνα (εξωτερική)
Εξωτερική διάμετρος σωλήνα ελάχ. / μέγ.
σε mm (ίντσες)
100 ... 150 (3,94 ... 5,91)
> 150 ... 500 (5,91 ... 19,69)
> 500 ... 1150 (19,69 ... 45,28)
3
G00803
1)
