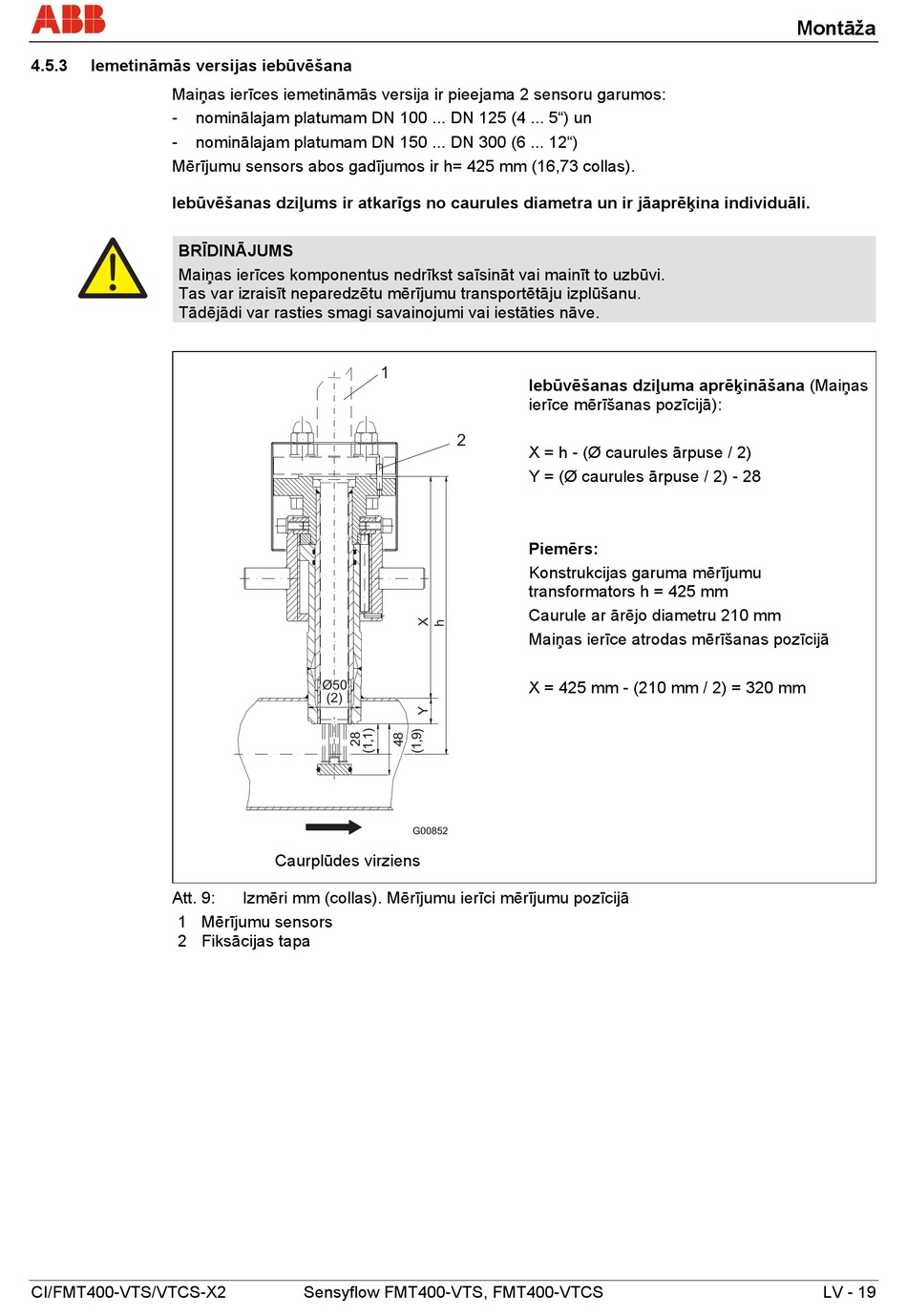

4.5.3 Iemetināmās versijas iebūvēšana
Maiņas ierīces iemetināmās versija ir pieejama 2 sensoru garumos:
- nominālajam platumam DN 100 ... DN 125 (4 ... 5") un
- nominālajam platumam DN 150 ... DN 300 (6 ... 12")
Mērījumu sensors abos gadījumos ir h= 425 mm (16,73 collas).
Iebūvēšanas dziļums ir atkarīgs no caurules diametra un ir jāaprēķina individuāli.
BRĪDINĀJUMS
Maiņas ierīces komponentus nedrīkst saīsināt vai mainīt to uzbūvi.
Tas var izraisīt neparedzētu mērījumu transportētāju izplūšanu.
Tādējādi var rasties smagi savainojumi vai iestāties nāve.
Att. 9:
1 Mērījumu sensors
2 Fiksācijas tapa
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Caurplūdes virziens
Izmēri mm (collas). Mērījumu ierīci mērījumu pozīcijā
Sensyflow FMT400-VTS, FMT400-VTCS
Iebūvēšanas dziļuma aprēķināšana (Maiņas
ierīce mērīšanas pozīcijā):
2
X = h - (Ø caurules ārpuse / 2)
Y = (Ø caurules ārpuse / 2) - 28
Piemērs:
Konstrukcijas garuma mērījumu
transformators h = 425 mm
Caurule ar ārējo diametru 210 mm
Maiņas ierīce atrodas mērīšanas pozīcijā
X = 425 mm - (210 mm / 2) = 320 mm
Montāža
