Montaż
4.2 Montaż czujnika pomiarowego i rurowych elementów konstrukcyjnych
Rurowe elementy konstrukcyjne są dostarczane jako forma 1 w wersji międzykołnierzowej i
forma 2 jako częściowy odcinek pomiarowy (patrz Ilustracja 2) i muszą zostać wbudowane w
przewód rurowy z pasującymi uszczelkami bez naprężeń (bez skręcenia / wygięcia).
Uszczelki nie mogą zmieniać przekroju otwarcia przewodu rurowego i muszą gwarantować
absolutną szczelność po instalacji czujnika pomiarowego i rurowego elementu konstrukcyjnego.
Uszczelki muszą być dostosowane do mierzonego płynu i jego temperatury.
W przypadku rurowego elementu konstrukcyjnego w formie 1 (wersja międzykołnierzowa)
należy uważać na centryczny montaż. Wewnętrzne średnice rury i kołnierza muszą dokładnie
zgadzać się. Każdy stopień, kant i nieczysty spaw zmniejszają dokładność pomiaru.
Montaż jest opisany na przykładzie rurowego elementu konstrukcyjnego w formie 1 w wersji
międzykołnierzowej. Obowiązuje ona również dla rurowego elementu konstrukcyjnego w formie
2 i adaptera przyspawanego.
Kierunek przepływu musi zgadzać się ze strzałką umieszczoną na rurowym elemencie
konstrukcyjnym. Kołek centrujący przy rurowym elemencie konstrukcyjnym lub adapterze
przyspawanym musi znajdować się po stronie wylotowej (za miejscem pomiaru).

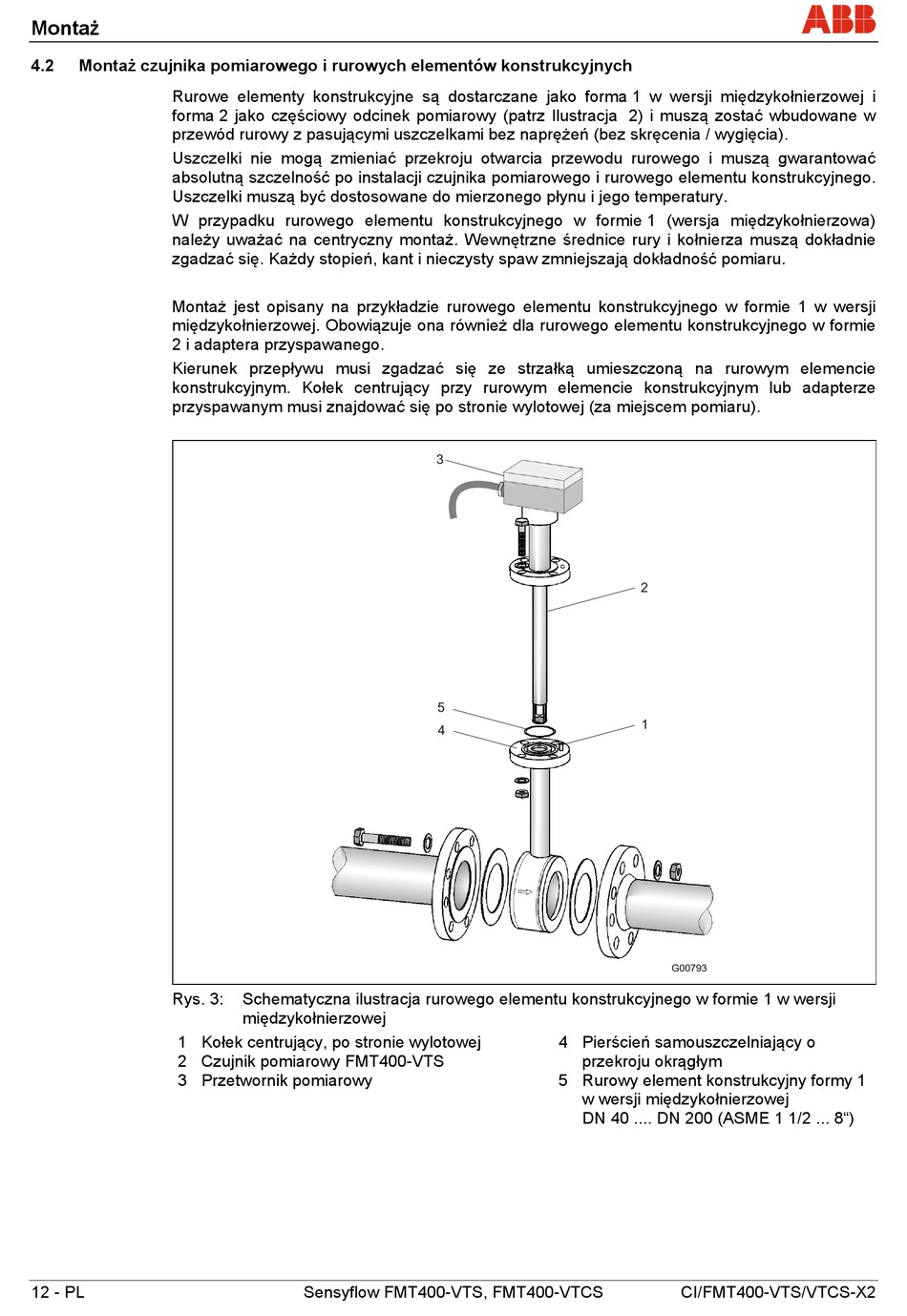

Rys. 3:
1 Kołek centrujący, po stronie wylotowej
2 Czujnik pomiarowy FMT400-VTS
3 Przetwornik pomiarowy
12 - PL
Schematyczna ilustracja rurowego elementu konstrukcyjnego w formie 1 w wersji
międzykołnierzowej
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 Pierścień samouszczelniający o
przekroju okrągłym
5 Rurowy element konstrukcyjny formy 1
w wersji międzykołnierzowej
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
2
1
