5 Електрически връзки
Преди
Електрозахранването е изключено.
След приключване на долуописаните стъпки уредът е готов за пускане в експлоатация.

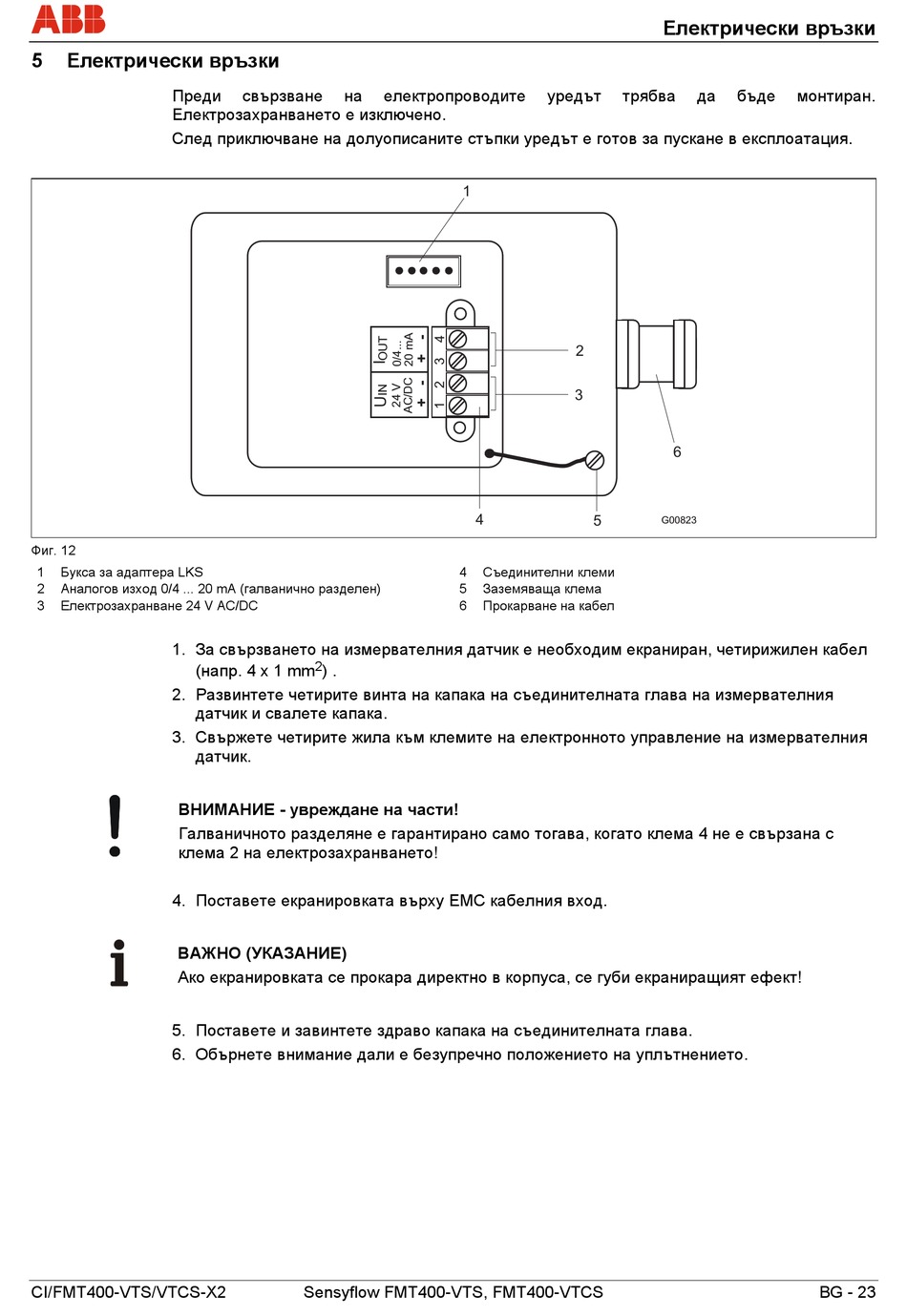

Фиг. 12
1 Букса за адаптера LKS
2 Аналогов изход 0/4 ... 20 mA (галванично разделен)
3 Електрозахранване 24 V AC/DC
1. За свързването на измервателния датчик е необходим екраниран, четирижилен кабел
(напр. 4 x 1 mm
2. Развинтете четирите винта на капака на съединителната глава на измервателния
датчик и свалете капака.
3. Свържете четирите жила към клемите на електронното управление на измервателния
датчик.
ВНИМАНИЕ - увреждане на части!
Галваничното разделяне е гарантирано само тогава, когато клема 4 не е свързана с
клема 2 на електрозахранването!
4. Поставете екранировката върху EMC кабелния вход.
ВАЖНО (УКАЗАНИЕ)
Ако екранировката се прокара директно в корпуса, се губи екраниращият ефект!
5. Поставете и завинтете здраво капака на съединителната глава.
6. Обърнете внимание дали е безупречно положението на уплътнението.
CI/FMT400-VTS/VTCS-X2
свързване на електропроводите
2
) .
Sensyflow FMT400-VTS, FMT400-VTCS
уредът трябва
1
2
3
4
5
4 Съединителни клеми
5 Заземяваща клема
6 Прокарване на кабел
Електрически връзки
да бъде монтиран.
6
G00823
BG - 23
