Конструкция и функциониране
3 Конструкция и функциониране

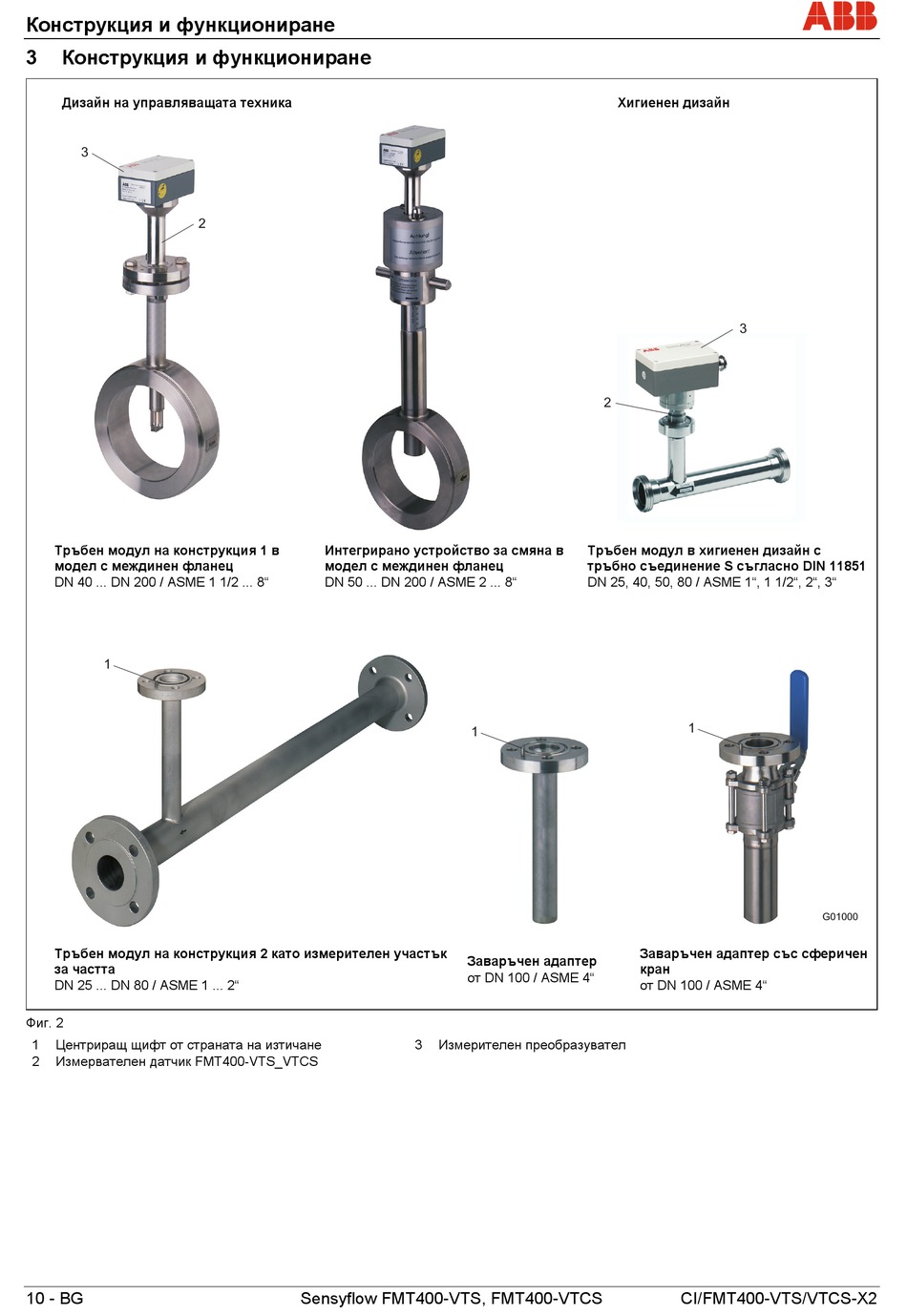

Дизайн на управляващата техника
3
Тръбен модул на конструкция 1 в
модел с междинен фланец
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
Тръбен модул на конструкция 2 като измерителен участък
за частта
DN 25 ... DN 80 / ASME 1 ... 2"
Фиг. 2
1 Центриращ щифт от страната на изтичане
2 Измервателен датчик FMT400-VTS_VTCS
10 - BG
2
Интегрирано устройство за смяна в
модел с междинен фланец
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Тръбен модул в хигиенен дизайн с
тръбно съединение S съгласно DIN 11851
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Заваръчен адаптер
от DN 100 / ASME 4"
3 Измерителен преобразувател
Хигиенен дизайн
3
2
1
Заваръчен адаптер със сферичен
кран
от DN 100 / ASME 4"
CI/FMT400-VTS/VTCS-X2
G01000
