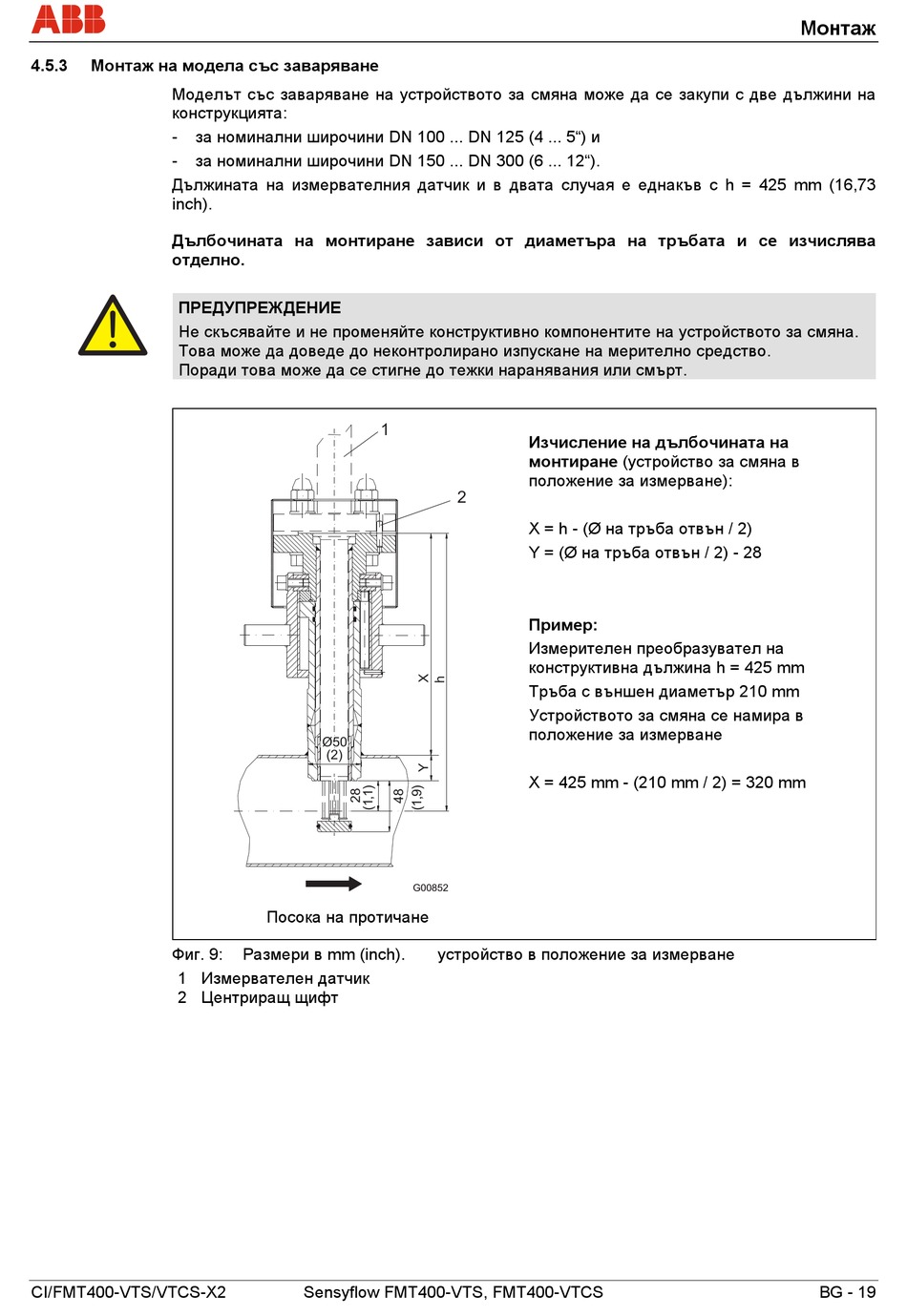

4.5.3 Монтаж на модела със заваряване
Моделът със заваряване на устройството за смяна може да се закупи с две дължини на
конструкцията:
- за номинални широчини DN 100 ... DN 125 (4 ... 5") и
- за номинални широчини DN 150 ... DN 300 (6 ... 12").
Дължината на измервателния датчик и в двата случая е еднакъв с h = 425 mm (16,73
inch).
Дълбочината на монтиране зависи от диаметъра на тръбата и се изчислява
отделно.
ПРЕДУПРЕЖДЕНИЕ
Не скъсявайте и не променяйте конструктивно компонентите на устройството за смяна.
Това може да доведе до неконтролирано изпускане на мерително средство.
Поради това може да се стигне до тежки наранявания или смърт.
Фиг. 9:
1 Измервателен датчик
2 Центриращ щифт
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Посока на протичане
Размери в mm (inch).
Sensyflow FMT400-VTS, FMT400-VTCS
Изчисление на дълбочината на
монтиране (устройство за смяна в
положение за измерване):
2
X = h - (Ø на тръба отвън / 2)
Y = (Ø на тръба отвън / 2) - 28
Пример:
Измерителен преобразувател на
конструктивна дължина h = 425 mm
Тръба с външен диаметър 210 mm
Устройството за смяна се намира в
положение за измерване
X = 425 mm - (210 mm / 2) = 320 mm
устройство в положение за измерване
Монтаж
BG - 19
