Montaaž
4.2 Mõõteanduri ja torudetaili paigaldamine
Torudetail on saadaval konstruktsioonis 1 kui vaheflantsiga mudel ja konstruktsioonis 2 kui
mõõdikukanal (vaadake Joon. 2) ning tuleb paigaldada pingevabalt (väändeta / paindeta) koos
sobivate tihenditega torujuhtmele.
Tihendid ei või muuta torujuhtme ava ristläbimõõtu ja peavad pärast mõõteanduri ja torudetaili
paigaldamist tagama absoluutse tihendatuse. Tihendite mõõtematerjali- ja mõõtematerjali
temperatuuritaluvus tuleb kindlaks teha.
Konstruktsioon 1 torudetaili korral (vaheflantsiga mudel) tuleb jälgida tsentreeritud paigaldamist.
Toru ja flantsi siseläbimõõt peavad üksteisega täpselt sobima. Iga ebatasasus, serv sõi must
keevitusõmblus vähendab mõõtmistäpsust.
Konstruktsiooni 1 torudetaili paigaldamist vaheflantsiga mudelisse on näitlikult kirjeldatud.
Analoogselt kehtib see ka Konstruktsioon 2 torudetaili ja keevitatava adapteri kohta.
Läbivoolusuund peab vastama torudetailil näidatud noolele. Tsentreerimistihvt torudetailil ja/või
keevitataval adapterile peab asuma äravoolu poolel (mõõtmiskoha taga).

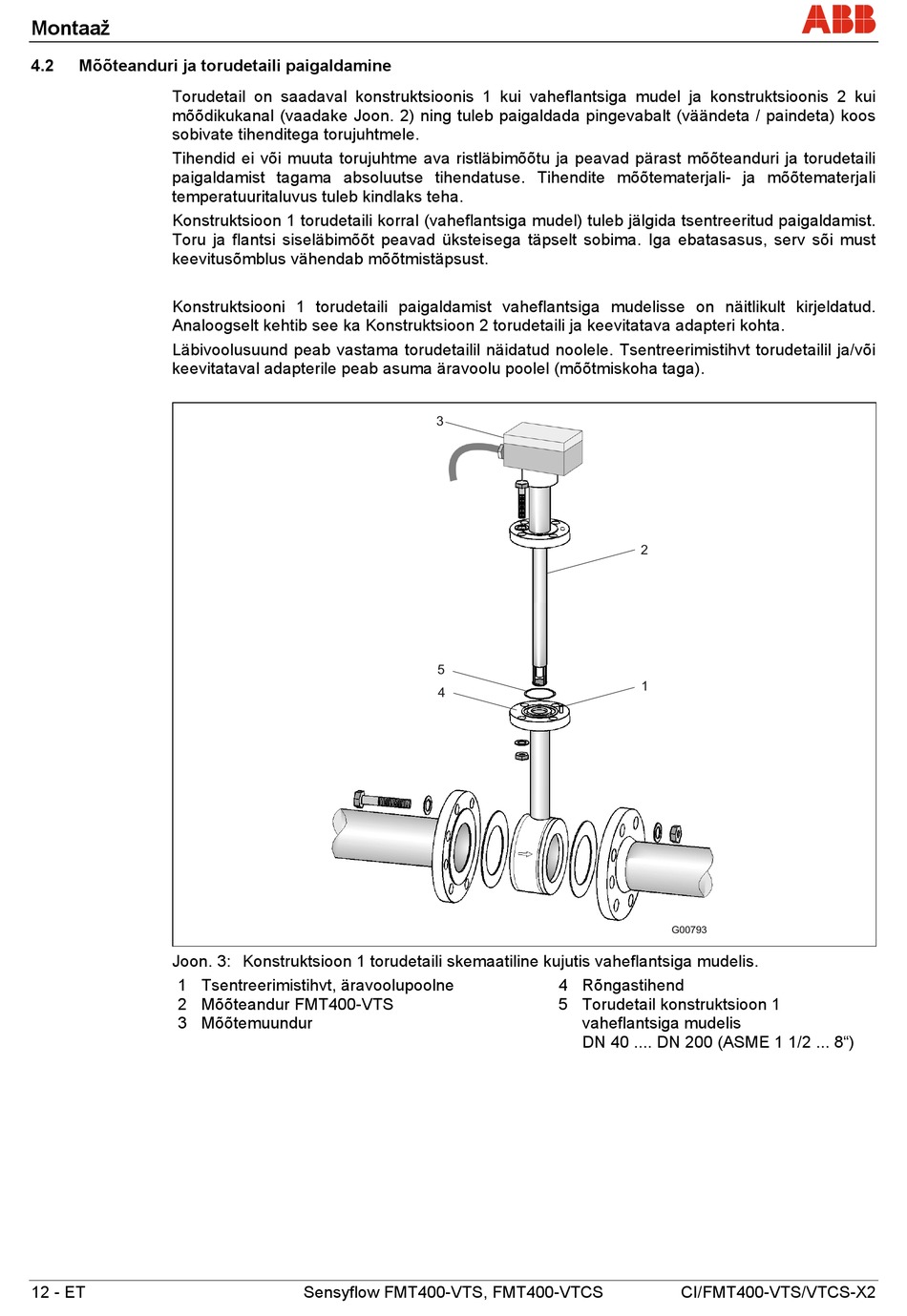

Joon. 3: Konstruktsioon 1 torudetaili skemaatiline kujutis vaheflantsiga mudelis.
1 Tsentreerimistihvt, äravoolupoolne
2 Mõõteandur FMT400-VTS
3 Mõõtemuundur
12 - ET
3
5
4
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
G00793
4 Rõngastihend
5 Torudetail konstruktsioon 1
vaheflantsiga mudelis
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
CI/FMT400-VTS/VTCS-X2
