Konstrukce a funkce

3 Konstrukce a funkce
Provedení pro technické procesy
3
Trubková část v provedení 1 s
mezipřírubou
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
Trubková část v provedení 2 jako dílčí měřená délka
DN 25 ... DN 80 / ASME 1 ... 2"

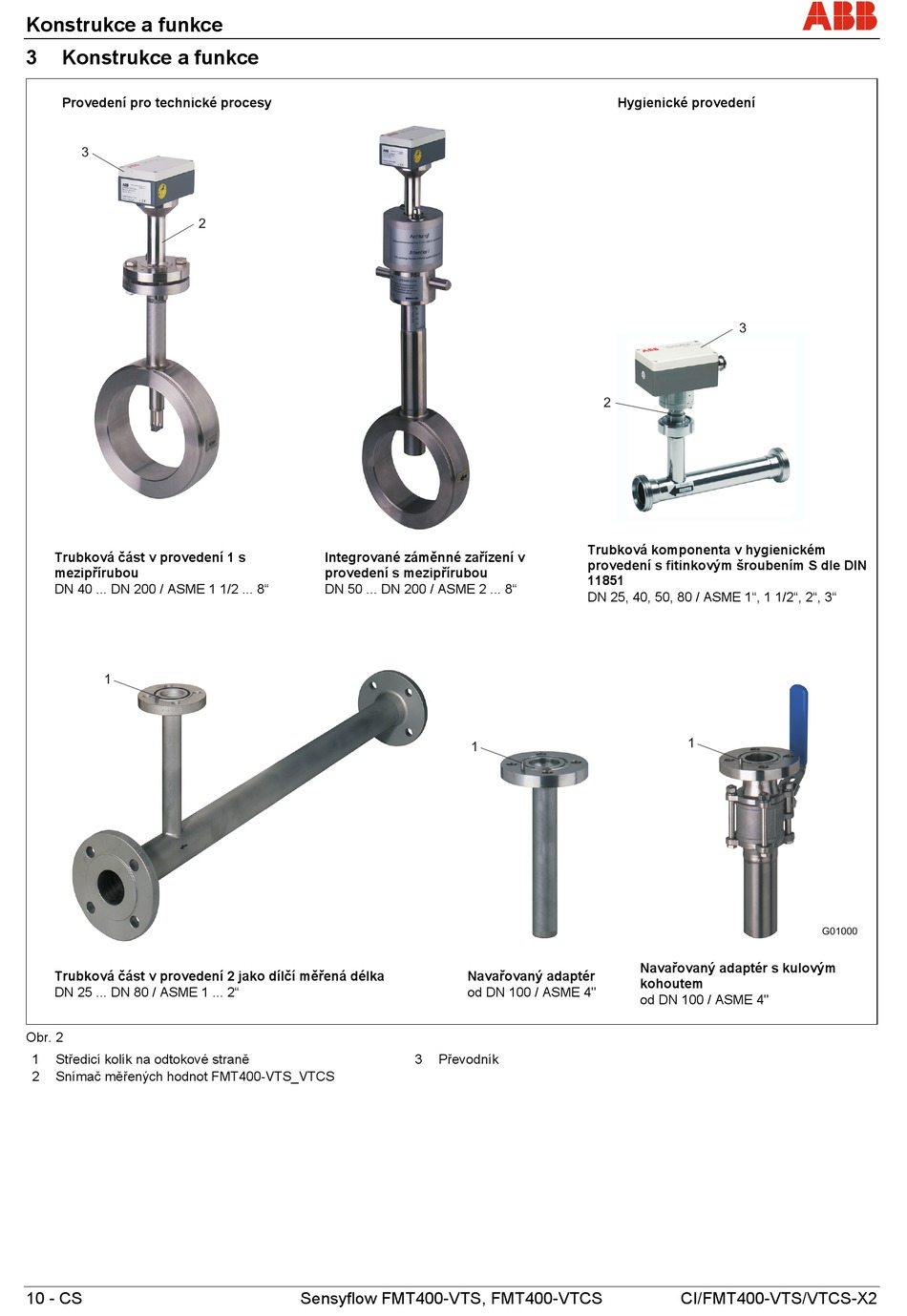

Obr. 2
1 Středicí kolík na odtokové straně
2 Snímač měřených hodnot FMT400-VTS_VTCS
10 - CS
2
Integrované záměnné zařízení v
provedení s mezipřírubou
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Trubková komponenta v hygienickém
provedení s fitinkovým šroubením S dle DIN
11851
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Navařovaný adaptér
od DN 100 / ASME 4"
3 Převodník
Hygienické provedení
3
2
1
Navařovaný adaptér s kulovým
kohoutem
od DN 100 / ASME 4"
CI/FMT400-VTS/VTCS-X2
G01000
