4.5.3

Montarea versiunii sudate

Versiunea sudată a dispozitivului de schimbare este disponibilă în 2 lungimi totale:
- pentru diametre nominale DN 100 ... DN 125 (4 ... 5") şi
- pentru diametre nominale DN 150 ... DN 300 (6 ... 12").
Lungimea senzorului de măsurare este identică în ambele cazuri cu h = 425 mm (16,73 inch).
Adâncimea de montare depinde de diametrul conductei şi se calculează individual.
AVERTISMENT
Nu scurtaţi sau modificaţi structural componentele dispozitivului de schimbare.
Acest lucru poate conduce la ieşirea necontrolată a agentului de măsurare.
Astfel se pot produce accidentări grave sau decesul.

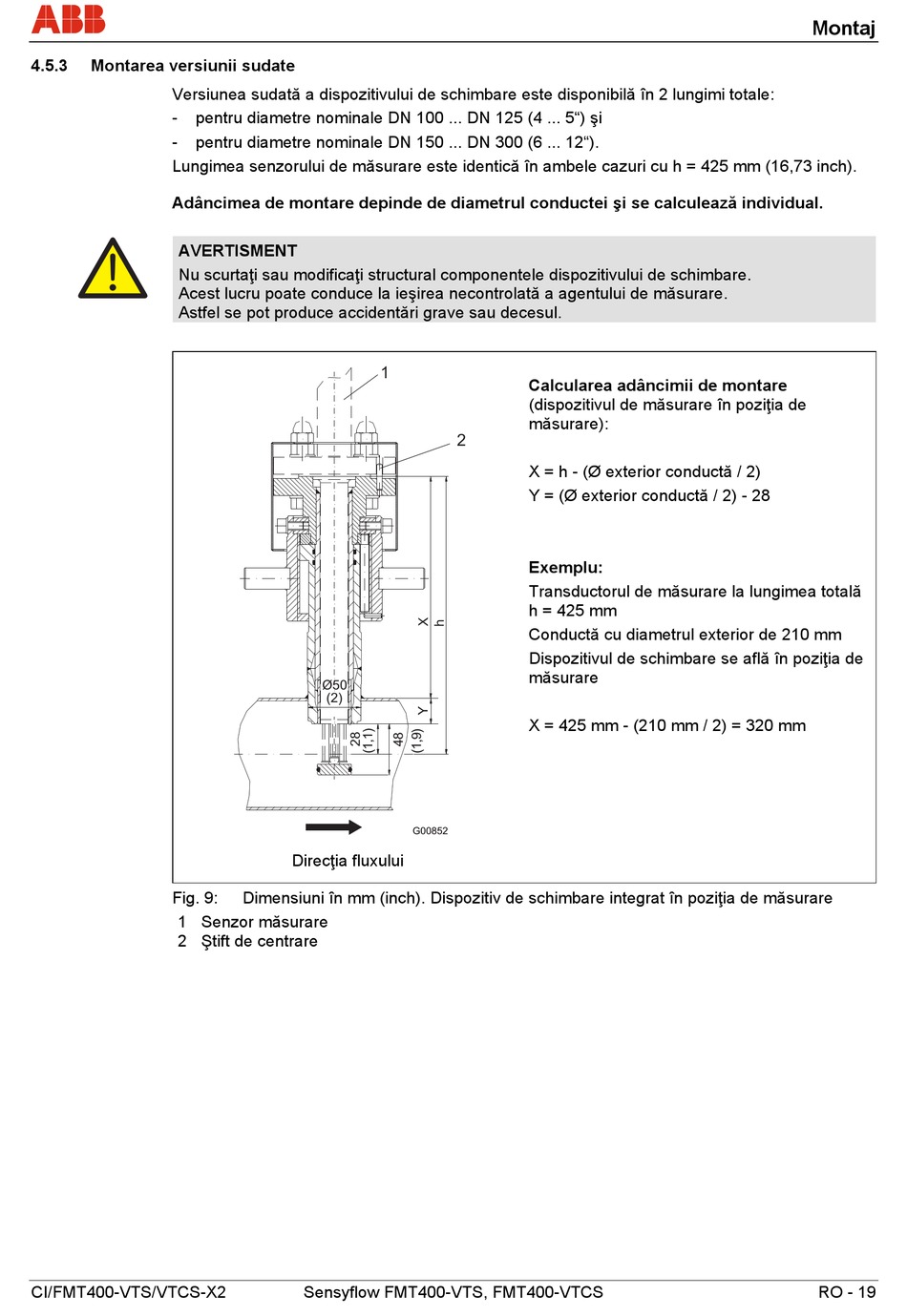

Fig. 9:
1 Senzor măsurare
2 Ştift de centrare
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Direcţia fluxului
Dimensiuni în mm (inch). Dispozitiv de schimbare integrat în poziţia de măsurare
Sensyflow FMT400-VTS, FMT400-VTCS
Calcularea adâncimii de montare
(dispozitivul de măsurare în poziţia de
măsurare):
2
X = h - (Ø exterior conductă / 2)
Y = (Ø exterior conductă / 2) - 28
Exemplu:
Transductorul de măsurare la lungimea totală
h = 425 mm
Conductă cu diametrul exterior de 210 mm
Dispozitivul de schimbare se află în poziţia de
măsurare
X = 425 mm - (210 mm / 2) = 320 mm
Montaj
RO - 19
