4 Montaaž

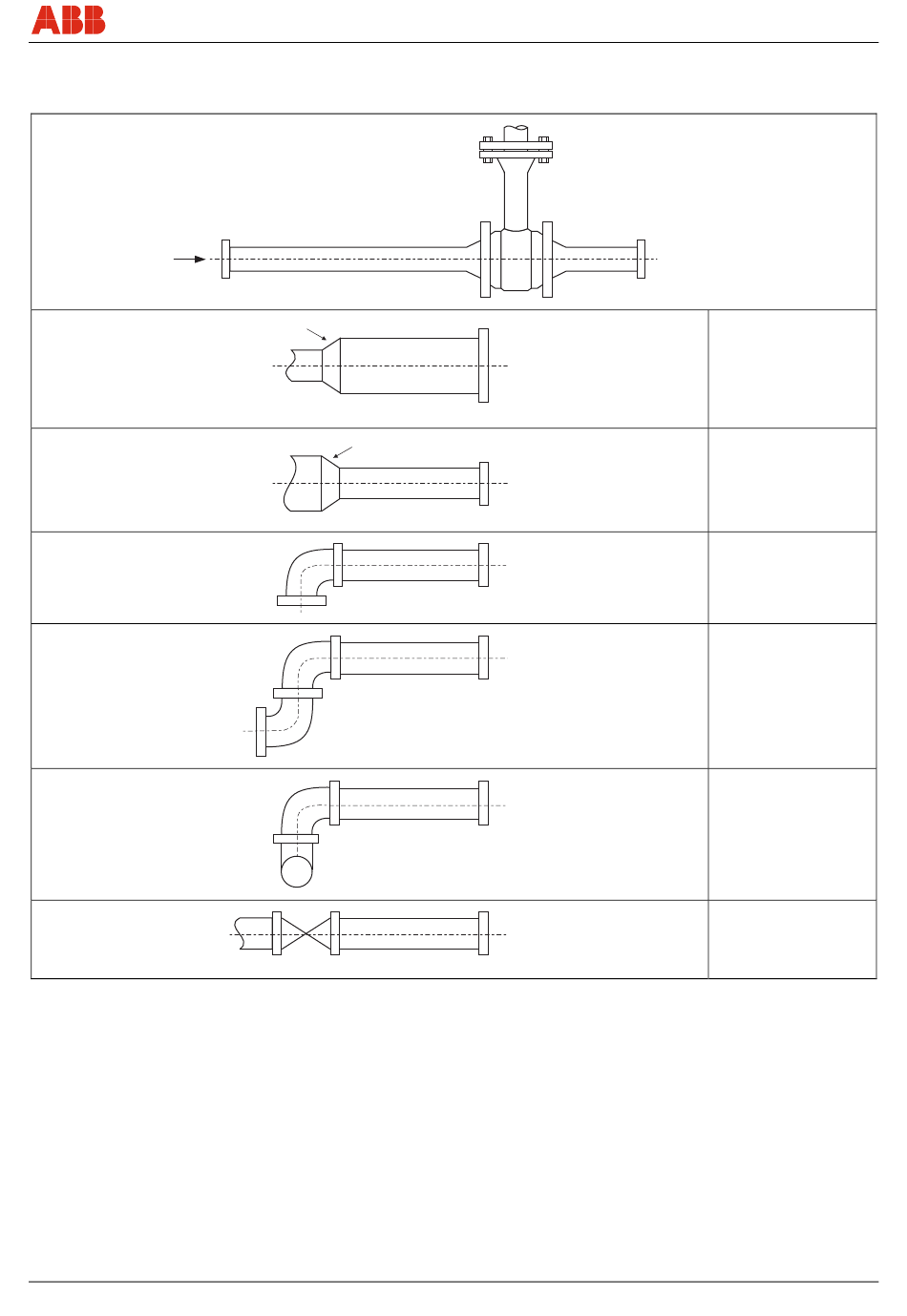

4.1 Soovitatav aeglustustee vastavalt DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Näidatud mõõtmistäpsuse saavutamiseks, on vältimatult vajalikud
ülalnimetatud aeglustuskanalid. Paljude sissevoolu poolsete rikete
kombinatsioonide korral, nt ventiil ja reduktor, tuleb alati arvestada
pikema sissevoolukanaliga.
paigalduskohas, võib väljavoolukanalit 3 x D lühendada. Minimaalse
sissevoolukanali lühendamine toimub aga mõõtmistäpsuse arvelt.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
Kitsendatud tingimuste
Sensyflow FMT400-VTS, FMT400-VTCS
G00806
G00807
G00808
G00809
G00810
G00811
Mõõtmisväärtuste kõrge reprodutseeritavus on toodud edaspidises.
Ebapiisava aeglustuskanali korral, on võimalik seda arvesse võttes
teostada erikalibreerimine. Siinjuures on üksikjuhtudel vajalik detailne
reguleerimine.
korral
Mitte eriti madala tihedusega gaaside jaoks (vesinik, heelium), tuleb
näidatud aeglustuskanali pikkust kahekordistada.
×
5 D
G00805
Laiendus
X = 15
Vähendus
X = 15
90° põlv
X = 20
Kaks 90° põlve samal
tasandil
X = 25
Kaks 90° põlve kahel
tasandil
X = 40
Ventiil / siiber
X = 50
Montaaž
