Felszerelés
4.2 Mérőérzékelő és cső szerkezeti elemek beszerelése
Az 1-es kivitelű cső szerkezeti elemek közbenső karimás kivitelként, míg a 2-es kivitelűek
mérőszakaszként kaphatóak (lásd 2. ábra), és a megfelelő tömítésekkel feszültségmentesen
(csavarás / hajlítás nélkül) szerelhetőek a csővezetékbe.
Nem változtathatják meg a tömítések a csővezeték nyílás keresztmetszetét, valamint a
mérőérzékelő és a cső szerkezeti elem beszerelése után tökéletes tömítést kell garantálniuk.
Biztosítani kell a tömítések mérőközeg és a mérőközeg hőmérséklet összeférhetőségét.
Az 1-es kivitelű cső szerkezeti elemek esetén (közbenső karimás kivitel) ügyelni kell a
központosított beszerelésre. Pontosan egyeznie kell a cső és a karima belső átmérőjének.
Minden lépcső, szél vagy tisztátalan hegesztési varrat rontja a mérési pontosságot.
A szerelés leírása példaként a közbenső karimás kivitelben szereplő 1-es kivitelű cső szerkezeti
elem alapján történik. Ez vonatkozik értelemszerűen a 2-es kivitelű cső szerkezeti elemre és a
hegesztett csatlakozódarabra is.
Az átfolyási iránynak meg kell egyeznie a cső szerkezeti elemen elhelyezett nyíl jelöléssel. A
cső szerkezeti elemen ill. a hegesztett csatlakozódarabon lévő központosító csapnak a
kifolyóoldalon (a mérőhely mögött) kell lennie.

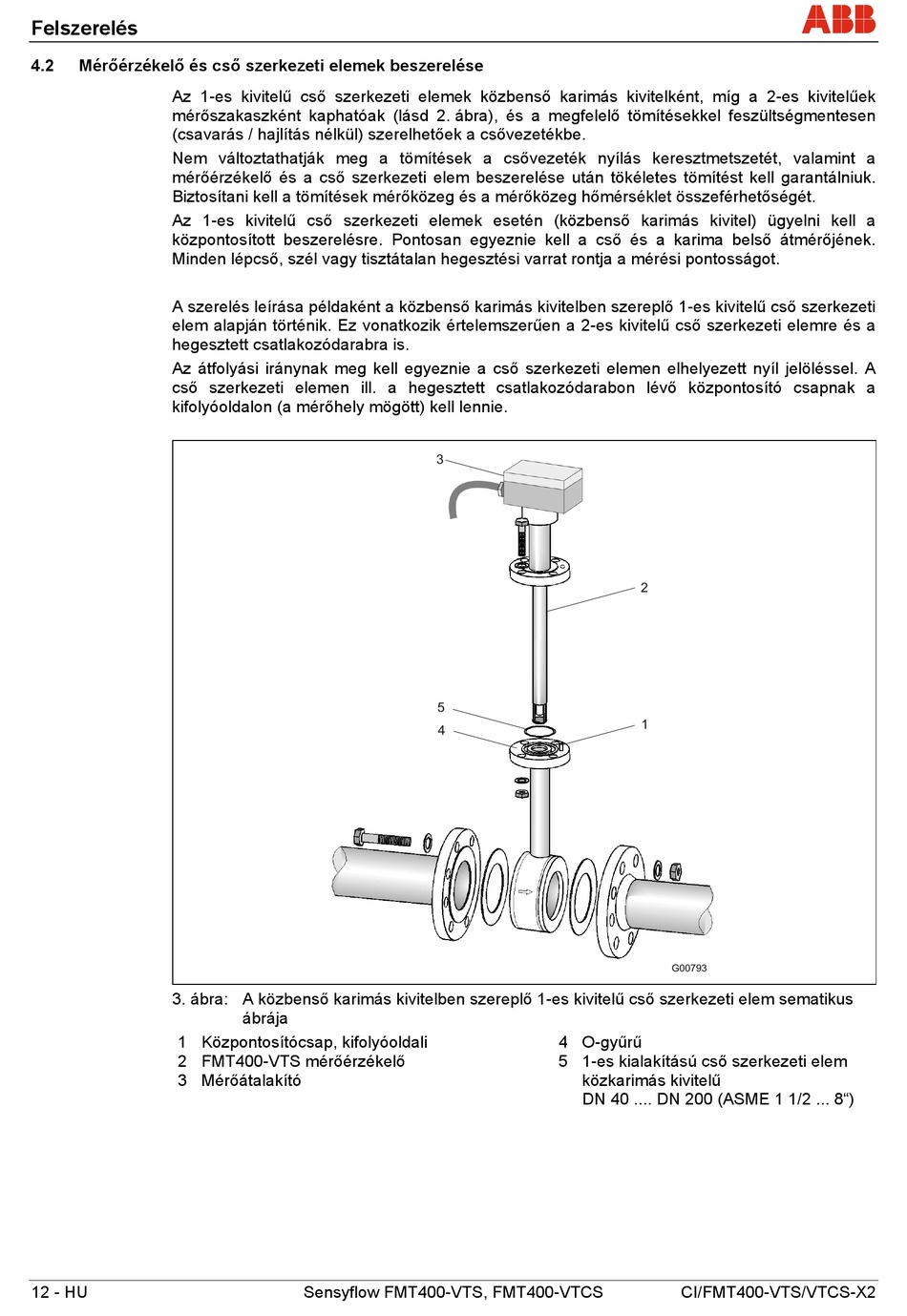

3. ábra: A közbenső karimás kivitelben szereplő 1-es kivitelű cső szerkezeti elem sematikus
1 Központosítócsap, kifolyóoldali
2 FMT400-VTS mérőérzékelő
3 Mérőátalakító
12 - HU
ábrája
Sensyflow FMT400-VTS, FMT400-VTCS
3
5
4
4 O-gyűrű
5 1-es kialakítású cső szerkezeti elem
közkarimás kivitelű
DN 40 .... DN 200 (ASME 1 1/2 ... 8")
2
1
G00793
