5 Przyłącza elektryczne
Przed podłączeniem przewodów elektrycznych urządzenie należy zamontować. Zasilanie w
energię jest wyłączone.
Po przeprowadzeniu wymienionych poniżej czynności urządzenie jest gotowe do uruchomienia.

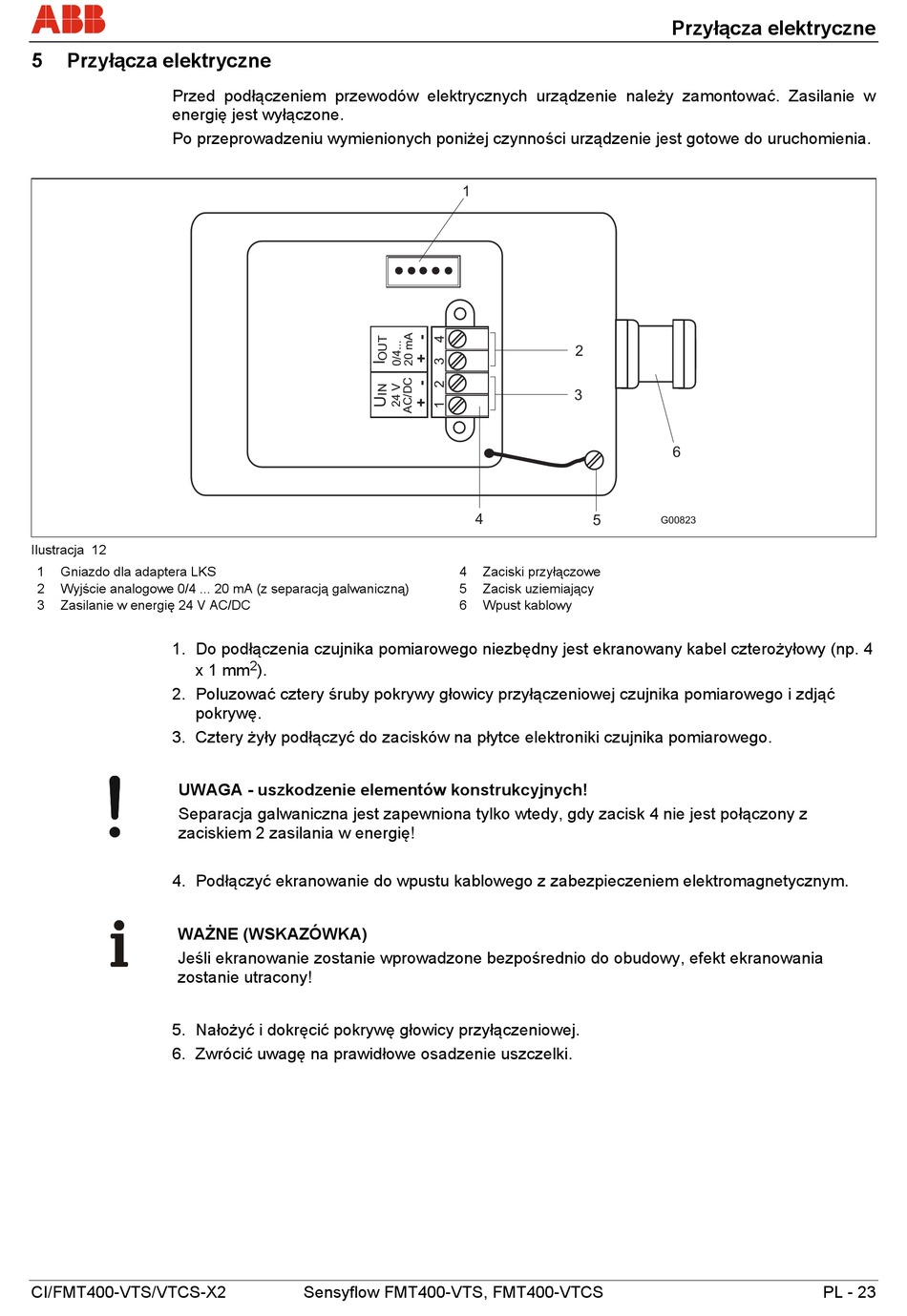

Ilustracja 12
1 Gniazdo dla adaptera LKS
2 Wyjście analogowe 0/4 ... 20 mA (z separacją galwaniczną)
3 Zasilanie w energię 24 V AC/DC
1. Do podłączenia czujnika pomiarowego niezbędny jest ekranowany kabel czterożyłowy (np. 4
x 1 mm
2. Poluzować cztery śruby pokrywy głowicy przyłączeniowej czujnika pomiarowego i zdjąć
pokrywę.
3. Cztery żyły podłączyć do zacisków na płytce elektroniki czujnika pomiarowego.
UWAGA - uszkodzenie elementów konstrukcyjnych!
Separacja galwaniczna jest zapewniona tylko wtedy, gdy zacisk 4 nie jest połączony z
zaciskiem 2 zasilania w energię!
4. Podłączyć ekranowanie do wpustu kablowego z zabezpieczeniem elektromagnetycznym.
WAŻNE (WSKAZÓWKA)
Jeśli ekranowanie zostanie wprowadzone bezpośrednio do obudowy, efekt ekranowania
zostanie utracony!
5. Nałożyć i dokręcić pokrywę głowicy przyłączeniowej.
6. Zwrócić uwagę na prawidłowe osadzenie uszczelki.
CI/FMT400-VTS/VTCS-X2
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
1
2
3
4
5
4 Zaciski przyłączowe
5 Zacisk uziemiający
6 Wpust kablowy
Przyłącza elektryczne
6
G00823
PL - 23
