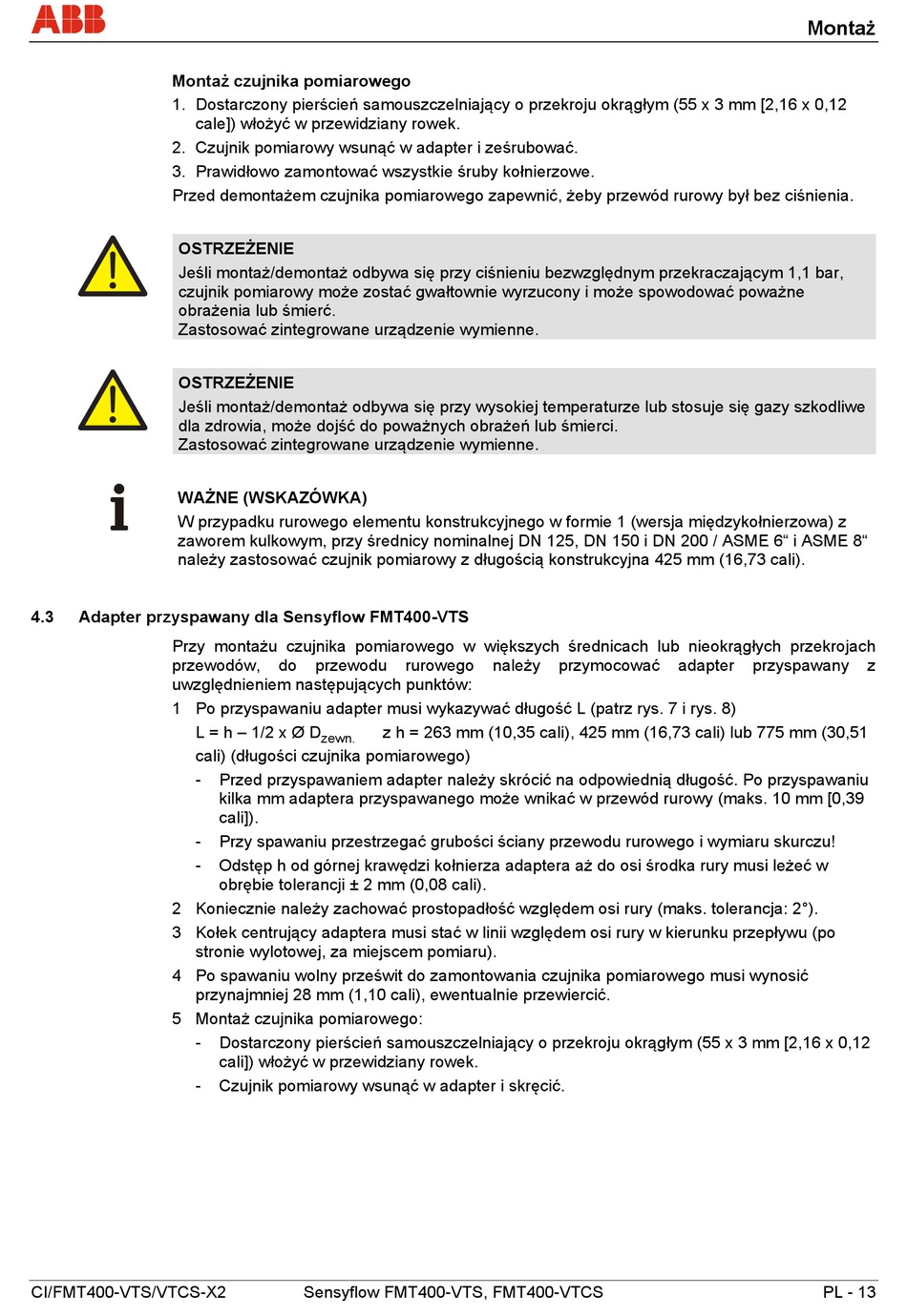

Montaż czujnika pomiarowego
1. Dostarczony pierścień samouszczelniający o przekroju okrągłym (55 x 3 mm [2,16 x 0,12
cale]) włożyć w przewidziany rowek.
2. Czujnik pomiarowy wsunąć w adapter i ześrubować.
3. Prawidłowo zamontować wszystkie śruby kołnierzowe.
Przed demontażem czujnika pomiarowego zapewnić, żeby przewód rurowy był bez ciśnienia.
OSTRZEŻENIE
Jeśli montaż/demontaż odbywa się przy ciśnieniu bezwzględnym przekraczającym 1,1 bar,
czujnik pomiarowy może zostać gwałtownie wyrzucony i może spowodować poważne
obrażenia lub śmierć.
Zastosować zintegrowane urządzenie wymienne.
OSTRZEŻENIE
Jeśli montaż/demontaż odbywa się przy wysokiej temperaturze lub stosuje się gazy szkodliwe
dla zdrowia, może dojść do poważnych obrażeń lub śmierci.
Zastosować zintegrowane urządzenie wymienne.
WAŻNE (WSKAZÓWKA)
W przypadku rurowego elementu konstrukcyjnego w formie 1 (wersja międzykołnierzowa) z
zaworem kulkowym, przy średnicy nominalnej DN 125, DN 150 i DN 200 / ASME 6" i ASME 8"
należy zastosować czujnik pomiarowy z długością konstrukcyjna 425 mm (16,73 cali).
4.3

Adapter przyspawany dla Sensyflow FMT400-VTS

Przy montażu czujnika pomiarowego w większych średnicach lub nieokrągłych przekrojach
przewodów,
uwzględnieniem następujących punktów:
1 Po przyspawaniu adapter musi wykazywać długość L (patrz rys. 7 i rys. 8)
L = h – 1/2 x Ø D
cali) (długości czujnika pomiarowego)
-
-
-
2 Koniecznie należy zachować prostopadłość względem osi rury (maks. tolerancja: 2°).
3 Kołek centrujący adaptera musi stać w linii względem osi rury w kierunku przepływu (po
stronie wylotowej, za miejscem pomiaru).
4 Po spawaniu wolny prześwit do zamontowania czujnika pomiarowego musi wynosić
przynajmniej 28 mm (1,10 cali), ewentualnie przewiercić.
5 Montaż czujnika pomiarowego:
-
-
CI/FMT400-VTS/VTCS-X2
do przewodu
z h = 263 mm (10,35 cali), 425 mm (16,73 cali) lub 775 mm (30,51
zewn.
Przed przyspawaniem adapter należy skrócić na odpowiednią długość. Po przyspawaniu
kilka mm adaptera przyspawanego może wnikać w przewód rurowy (maks. 10 mm [0,39
cali]).
Przy spawaniu przestrzegać grubości ściany przewodu rurowego i wymiaru skurczu!
Odstęp h od górnej krawędzi kołnierza adaptera aż do osi środka rury musi leżeć w
obrębie tolerancji ± 2 mm (0,08 cali).
Dostarczony pierścień samouszczelniający o przekroju okrągłym (55 x 3 mm [2,16 x 0,12
cali]) włożyć w przewidziany rowek.
Czujnik pomiarowy wsunąć w adapter i skręcić.
Sensyflow FMT400-VTS, FMT400-VTCS
rurowego należy przymocować
Montaż
adapter przyspawany
PL - 13
