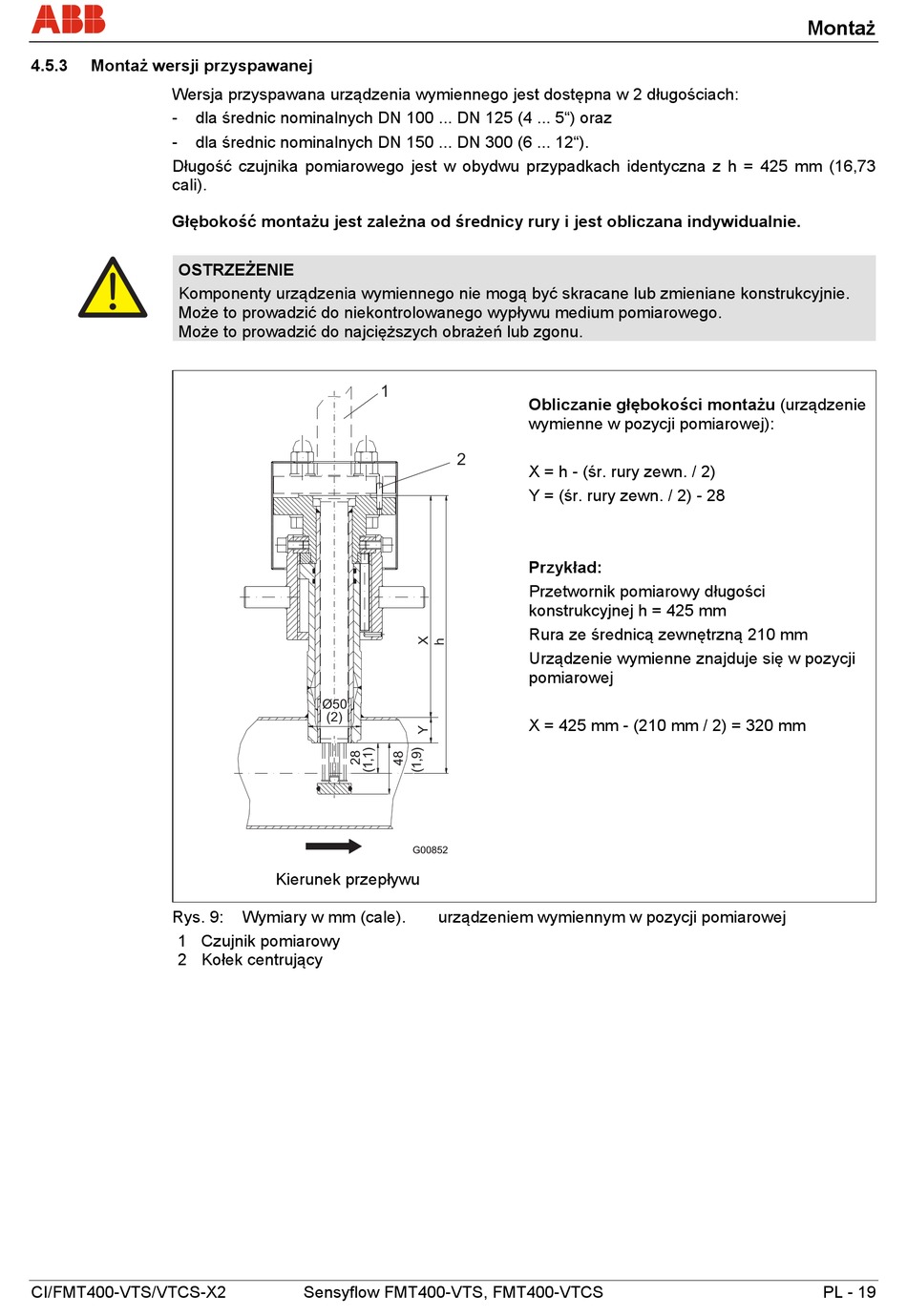

4.5.3 Montaż wersji przyspawanej
Wersja przyspawana urządzenia wymiennego jest dostępna w 2 długościach:
- dla średnic nominalnych DN 100 ... DN 125 (4 ... 5") oraz
- dla średnic nominalnych DN 150 ... DN 300 (6 ... 12").
Długość czujnika pomiarowego jest w obydwu przypadkach identyczna z h = 425 mm (16,73
cali).
Głębokość montażu jest zależna od średnicy rury i jest obliczana indywidualnie.
OSTRZEŻENIE
Komponenty urządzenia wymiennego nie mogą być skracane lub zmieniane konstrukcyjnie.
Może to prowadzić do niekontrolowanego wypływu medium pomiarowego.
Może to prowadzić do najcięższych obrażeń lub zgonu.
Rys. 9:
1 Czujnik pomiarowy
2 Kołek centrujący
CI/FMT400-VTS/VTCS-X2
1
Ø50
(2)
G00852
Kierunek przepływu
Wymiary w mm (cale).
Sensyflow FMT400-VTS, FMT400-VTCS
Obliczanie głębokości montażu (urządzenie
wymienne w pozycji pomiarowej):
2
X = h - (śr. rury zewn. / 2)
Y = (śr. rury zewn. / 2) - 28
Przykład:
Przetwornik pomiarowy długości
konstrukcyjnej h = 425 mm
Rura ze średnicą zewnętrzną 210 mm
Urządzenie wymienne znajduje się w pozycji
pomiarowej
X = 425 mm - (210 mm / 2) = 320 mm
urządzeniem wymiennym w pozycji pomiarowej
Montaż
PL - 19
