4.5.3

Keevitatava versiooni paigaldamine

Kiirvahetusliidese keevitatavale versioonile on kättesaadavad 2 paigalduspikkust:
- nimisuurusele DN 100 ... DN 125 (4 ... 5") ja
- nimisuurusele DN 150 ... DN 300 (6 ... 12").
Mõõteanduri pikkus on mõlemal juhul identne h = 425 mm (16,73 tolli).
Paigaldussügavus sõltub toru läbimõõdust ja seda tuleb individuaalselt arvutada.
HOIATUS
Ärge lühendage ega muutke ehituslikult kiirvahetusliidese komponente.
See võib põhjustada mõõtematerjali kontrollimatut väljatungimist.
Seetõttu võib see tekitada raskeid kehavigastusi või põhjustada surma.

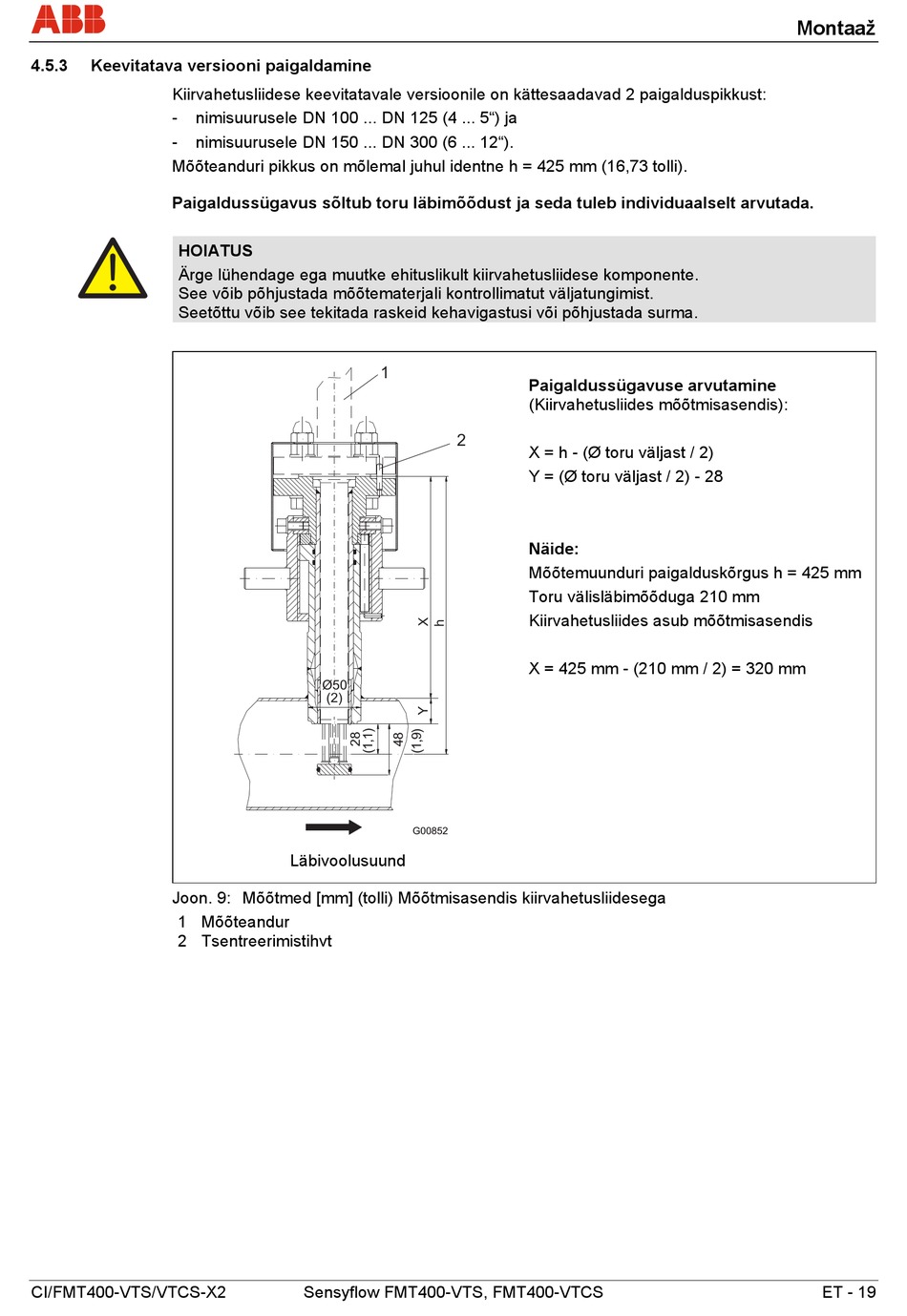

Joon. 9: Mõõtmed [mm] (tolli) Mõõtmisasendis kiirvahetusliidesega
1 Mõõteandur
2 Tsentreerimistihvt
CI/FMT400-VTS/VTCS-X2
1
2
Ø50
(2)
G00852
Läbivoolusuund
Sensyflow FMT400-VTS, FMT400-VTCS
Paigaldussügavuse arvutamine
(Kiirvahetusliides mõõtmisasendis):
X = h - (Ø toru väljast / 2)
Y = (Ø toru väljast / 2) - 28
Näide:
Mõõtemuunduri paigalduskõrgus h = 425 mm
Toru välisläbimõõduga 210 mm
Kiirvahetusliides asub mõõtmisasendis
X = 425 mm - (210 mm / 2) = 320 mm
Montaaž
