5 Ηλεκτρικές συνδέσεις
Πριν τη σύνδεση ηλεκτρικών αγωγών, η συσκευή πρέπει να έχει συναρμολογηθεί. Η παροχή
ενέργειας είναι απενεργοποιημένη.
Μετά την ολοκλήρωση των βημάτων που περιγράφονται παρακάτω, η συσκευή θα είναι έτοιμη
να τεθεί σε λειτουργία.

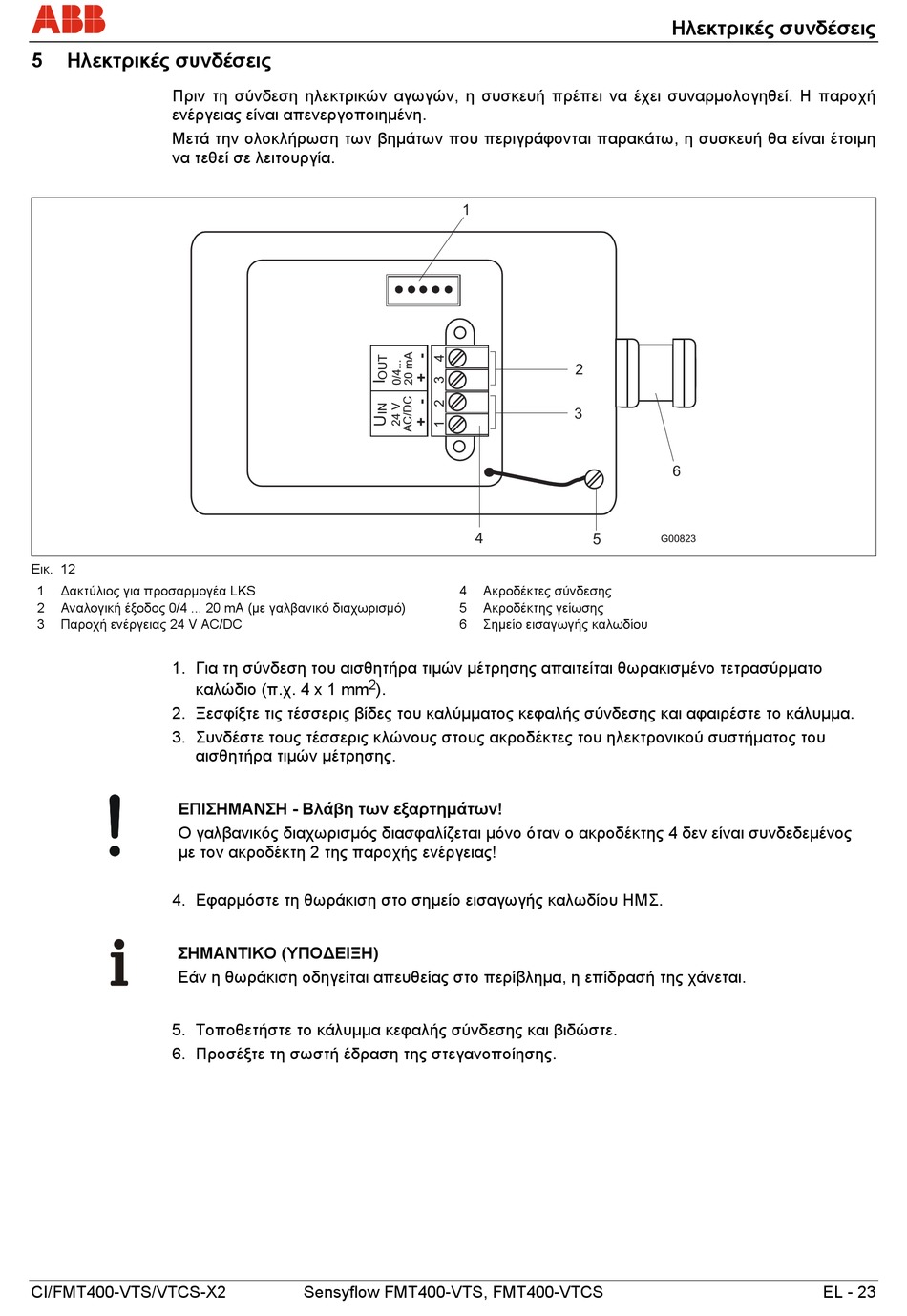

Εικ. 12
1 ∆ακτύλιος για προσαρμογέα LKS
2 Αναλογική έξοδος 0/4 ... 20 mA (με γαλβανικό διαχωρισμό)
3 Παροχή ενέργειας 24 V AC/DC
1. Για τη σύνδεση του αισθητήρα τιμών μέτρησης απαιτείται θωρακισμένο τετρασύρματο
καλώδιο (π.χ. 4 x 1 mm
2. Ξεσφίξτε τις τέσσερις βίδες του καλύμματος κεφαλής σύνδεσης και αφαιρέστε το κάλυμμα.
3. Συνδέστε τους τέσσερις κλώνους στους ακροδέκτες του ηλεκτρονικού συστήματος του
αισθητήρα τιμών μέτρησης.
ΕΠΙΣΗΜΑΝΣΗ - Βλάβη των εξαρτημάτων!
Ο γαλβανικός διαχωρισμός διασφαλίζεται μόνο όταν ο ακροδέκτης 4 δεν είναι συνδεδεμένος
με τον ακροδέκτη 2 της παροχής ενέργειας!
4. Εφαρμόστε τη θωράκιση στο σημείο εισαγωγής καλωδίου ΗΜΣ.
ΣΗΜΑΝΤΙΚΟ (ΥΠΟ∆ΕΙΞΗ)
Εάν η θωράκιση οδηγείται απευθείας στο περίβλημα, η επίδρασή της χάνεται.
5. Τοποθετήστε το κάλυμμα κεφαλής σύνδεσης και βιδώστε.
6. Προσέξτε τη σωστή έδραση της στεγανοποίησης.
CI/FMT400-VTS/VTCS-X2
1
4 Ακροδέκτες σύνδεσης
5 Ακροδέκτης γείωσης
6 Σημείο εισαγωγής καλωδίου
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Ηλεκτρικές συνδέσεις
6
G00823
EL - 23
