4 Montáž

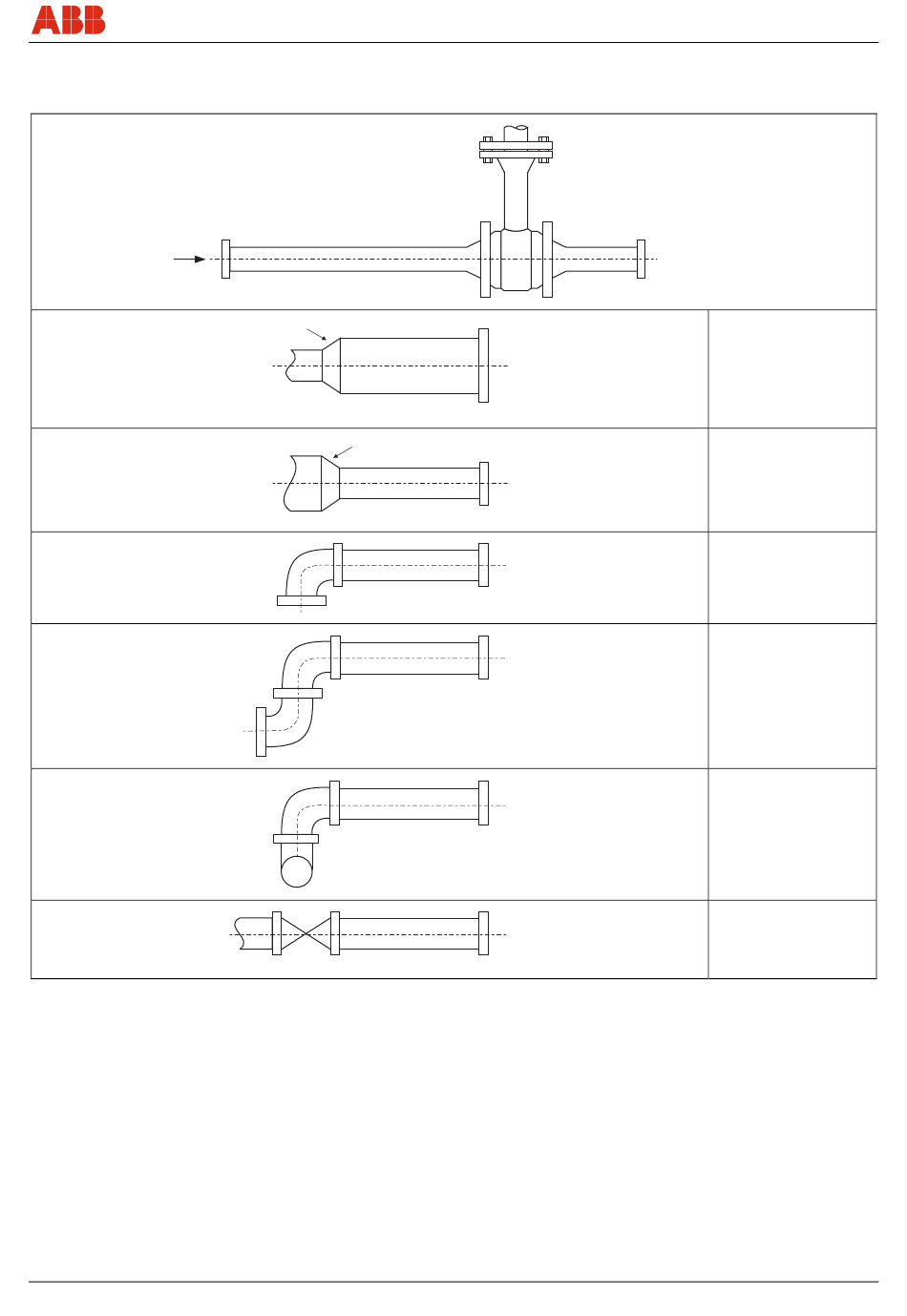

4.1 Doporučené uklidňovací trasy odpovídající DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
K dosažení uvedené přesnosti měření jsou bezpodmínečně nutné
shora uvedené uklidňovací trasy. V případě kombinací několika
poruch na vstupní straně, např. ventil a redukce, se musí brát zřetel
vždy na delší vstupní trasu. V případě omezených prostorových
poměrů na místě vestavby je možné zkrátit odtokovou trasu na 3 x D.
Zkrácení minimálních přítokových tras jde oproti tomu na účet
dosažitelné přesnosti.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Vysoká reprodukovatelnost měřené hodnoty je dána i nadále. V
případě nedostatečných uklidňovacích tras je za určitých okolností
možná zvláštní kalibrace. Za tímto účelem je v jednotlivých případech
nutná přesná koordinace.
Pro plyny s velmi nízkou měrnou hmotností (vodík, helium) je nutné
uvedené uklidňovací trasy zdvojnásobit.
Montáž
Rozšíření
X = 15
Redukce
X = 15
Oblouk 90°
X = 20
Dva oblouky 90° na jedné
úrovni
X = 25
Dva oblouky 90° na dvou
úrovních
X = 40
Ventil / šoupátko
X = 50
