5

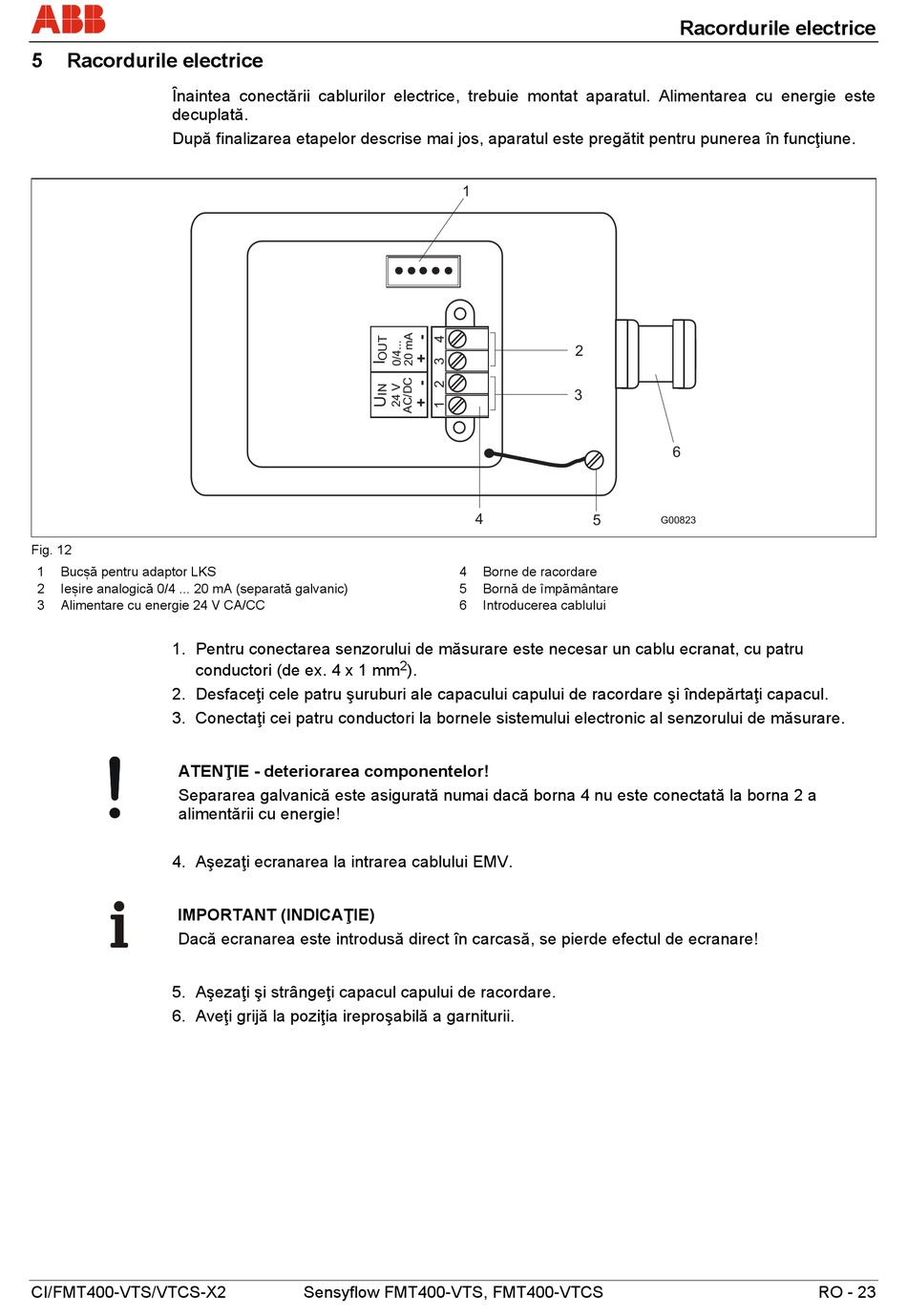

Racordurile electrice
Înaintea conectării cablurilor electrice, trebuie montat aparatul. Alimentarea cu energie este
decuplată.
După finalizarea etapelor descrise mai jos, aparatul este pregătit pentru punerea în funcţiune.
Fig. 12
1 Bucșă pentru adaptor LKS
2 Ieșire analogică 0/4 ... 20 mA (separată galvanic)
3 Alimentare cu energie 24 V CA/CC
1. Pentru conectarea senzorului de măsurare este necesar un cablu ecranat, cu patru
conductori (de ex. 4 x 1 mm
2. Desfaceţi cele patru şuruburi ale capacului capului de racordare şi îndepărtaţi capacul.
3. Conectaţi cei patru conductori la bornele sistemului electronic al senzorului de măsurare.
ATENŢIE - deteriorarea componentelor!
Separarea galvanică este asigurată numai dacă borna 4 nu este conectată la borna 2 a
alimentării cu energie!
4. Aşezaţi ecranarea la intrarea cablului EMV.
IMPORTANT (INDICAŢIE)
Dacă ecranarea este introdusă direct în carcasă, se pierde efectul de ecranare!
5. Aşezaţi şi strângeţi capacul capului de racordare.
6. Aveţi grijă la poziţia ireproşabilă a garniturii.
CI/FMT400-VTS/VTCS-X2
1
4 Borne de racordare
5 Bornă de împământare
6 Introducerea cablului
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Racordurile electrice
6
G00823
RO - 23
