4 Montāža
4.1 Ieteicamās nomierinājuma distances atbilstoši DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Lai sasniegtu doto mērījuma precizitāti, noteikti ir nepieciešamas
iepriekš minētās nomierinājuma distances. Ja ir vairāki bojājumi vienā
pusē, piemēram, ventilī un reduktorā, tad, vienmēr ir nepieciešams
garāks ieplūdes posms. Ja ir ierobežots laukums iebūvēšanas vietā,
tad ir iespējams ieplūdes posmu saīsināt līdz 3 x D. Minimālā ieplūdes
posma saīsināšana ir sasniedzamās uz precizitātes rēķina.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Tālāk ir norādīta augsta mērījumu vērtības reproducējamība. Pie
nepietiekamas nomierinājuma
kalibrēšana. Šeit atsevišķos gadījumos ir nepieciešama detalizētāka
vienošanās.
Gāzēm ar ļoti zemu blīvumu (ūdeņradis, hēlijs) dotā nomierinājuma
distance ir jādubulto.

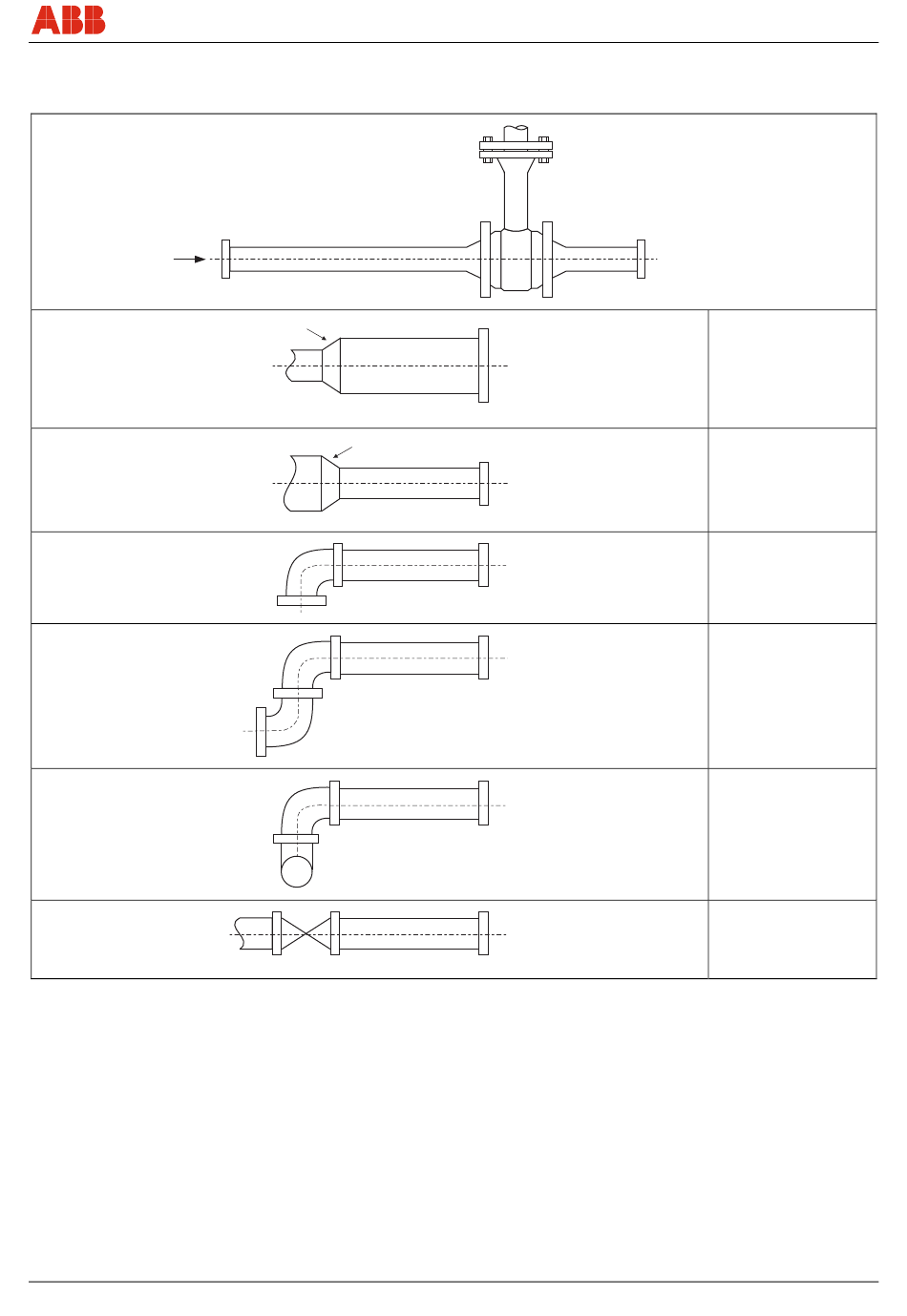

Montāža
Paplašināšana
X = 15
Reducēšana
X = 15
90°-līkums
X = 20
Divi 90°-līkumi vienā
līmenī
X = 25
Divi 90°-līkumi divos
līmeņos
X = 40
Vārsts/aizbīdnis
X = 50
distances ir iespējama
LV - 11
īpaša
