Монтаж

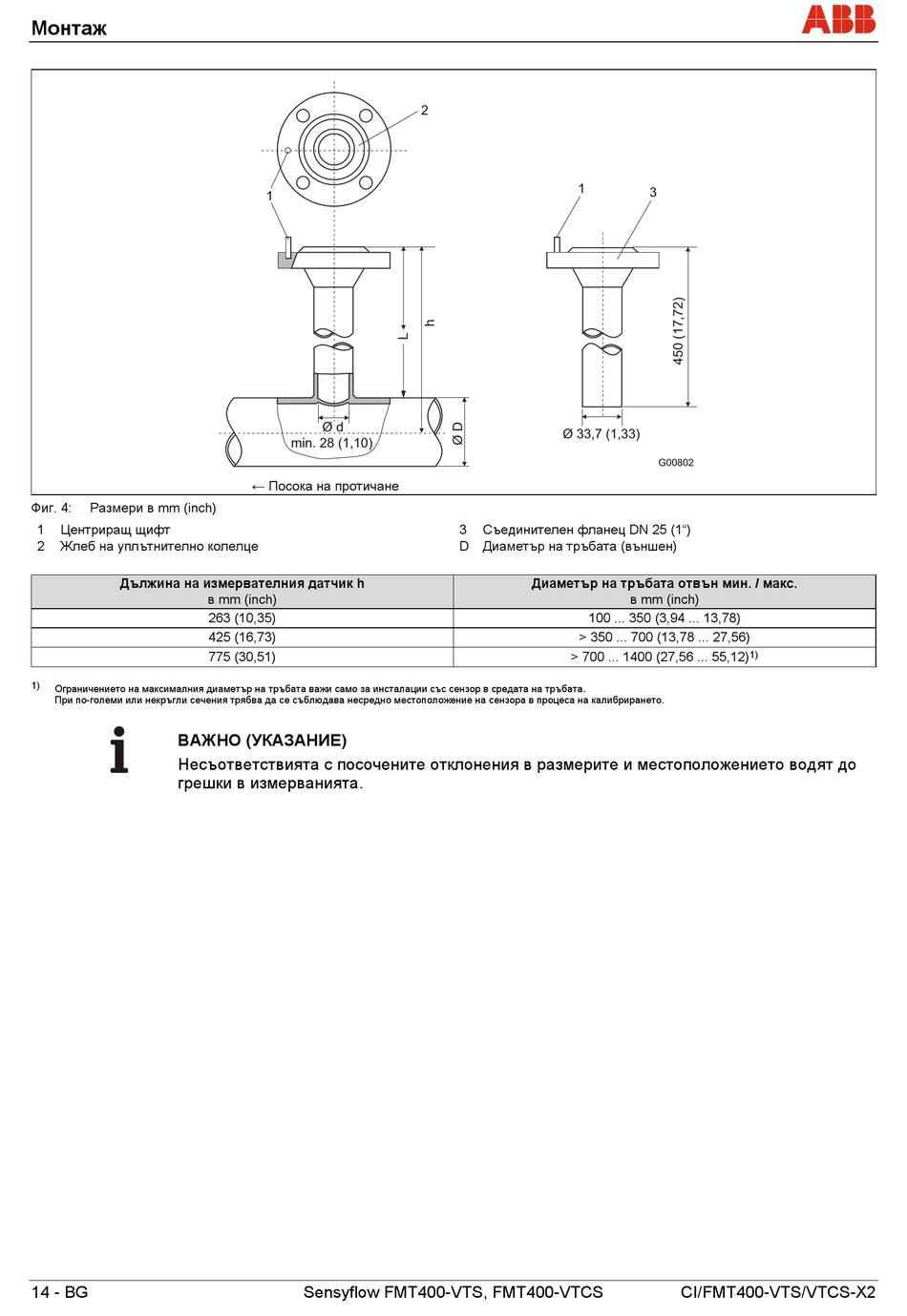

Фиг. 4: Размери в mm (inch)
1 Центриращ щифт
2 Жлеб на уплътнително колелце
Дължина на измервателния датчик h
1)
Ограничението на максималния диаметър на тръбата важи само за инсталации със сензор в средата на тръбата.
При по-големи или некръгли сечения трябва да се съблюдава несредно местоположение на сензора в процеса на калибрирането.
ВАЖНО (УКАЗАНИЕ)
Несъответствията с посочените отклонения в размерите и местоположението водят до
грешки в измерванията.
14 - BG
1
Ø d
min. 28 (1,10)
← Посока на протичане
в mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 33,7 (1,33)
3 Съединителен фланец DN 25 (1")
D Диаметър на тръбата (външен)
Диаметър на тръбата отвън мин. / макс.
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
3
G00802
в mm (inch)
1)
