Montāža

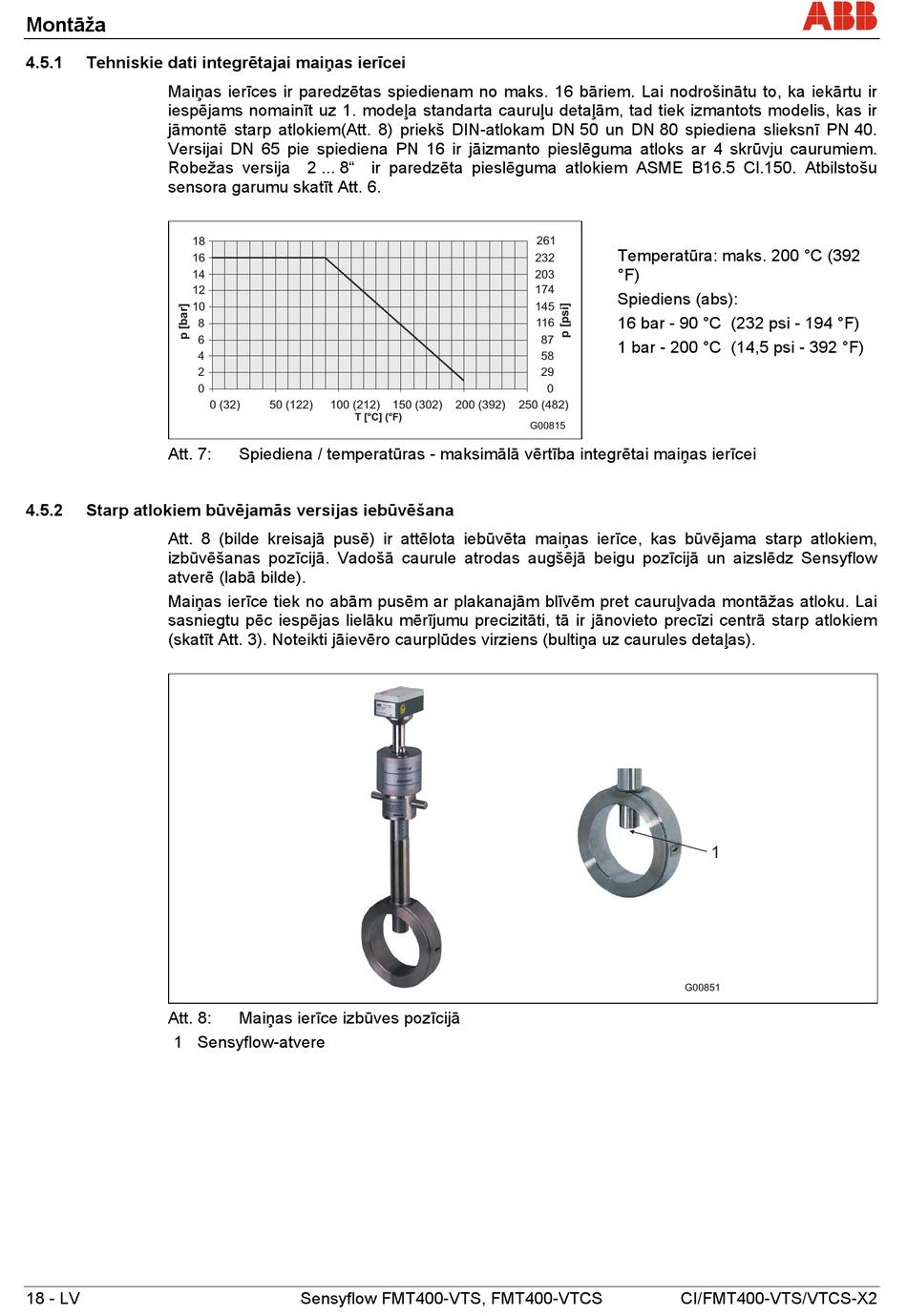

4.5.1 Tehniskie dati integrētajai maiņas ierīcei
Maiņas ierīces ir paredzētas spiedienam no maks. 16 bāriem. Lai nodrošinātu to, ka iekārtu ir
iespējams nomainīt uz 1. modeļa standarta cauruļu detaļām, tad tiek izmantots modelis, kas ir
jāmontē starp atlokiem(Att. 8) priekš DIN-atlokam DN 50 un DN 80 spiediena slieksnī PN 40.
Versijai DN 65 pie spiediena PN 16 ir jāizmanto pieslēguma atloks ar 4 skrūvju caurumiem.
Robežas versija 2 ... 8" ir paredzēta pieslēguma atlokiem ASME B16.5 Cl.150. Atbilstošu
sensora garumu skatīt Att. 6.
18
16
14
12
10
8
6
4
2
0
Att. 7:
4.5.2 Starp atlokiem būvējamās versijas iebūvēšana
Att. 8 (bilde kreisajā pusē) ir attēlota iebūvēta maiņas ierīce, kas būvējama starp atlokiem,
izbūvēšanas pozīcijā. Vadošā caurule atrodas augšējā beigu pozīcijā un aizslēdz Sensyflow
atverē (labā bilde).
Maiņas ierīce tiek no abām pusēm ar plakanajām blīvēm pret cauruļvada montāžas atloku. Lai
sasniegtu pēc iespējas lielāku mērījumu precizitāti, tā ir jānovieto precīzi centrā starp atlokiem
(skatīt Att. 3). Noteikti jāievēro caurplūdes virziens (bultiņa uz caurules detaļas).
Att. 8:
1 Sensyflow-atvere
18 - LV
0 (32) 50 (122) 100 (212)
T [°C] (°F)
Spiediena / temperatūras - maksimālā vērtība integrētai maiņas ierīcei
Maiņas ierīce izbūves pozīcijā
Sensyflow FMT400-VTS, FMT400-VTCS
261
232
203
174
145
116
87
58
29
0
150 (302) 200 (392) 250 (482)
G00815
Temperatūra: maks. 200 °C (392
°F)
Spiediens (abs):
16 bar - 90 °C (232 psi - 194 °F)
1 bar - 200 °C (14,5 psi - 392 °F)
1
G00851
