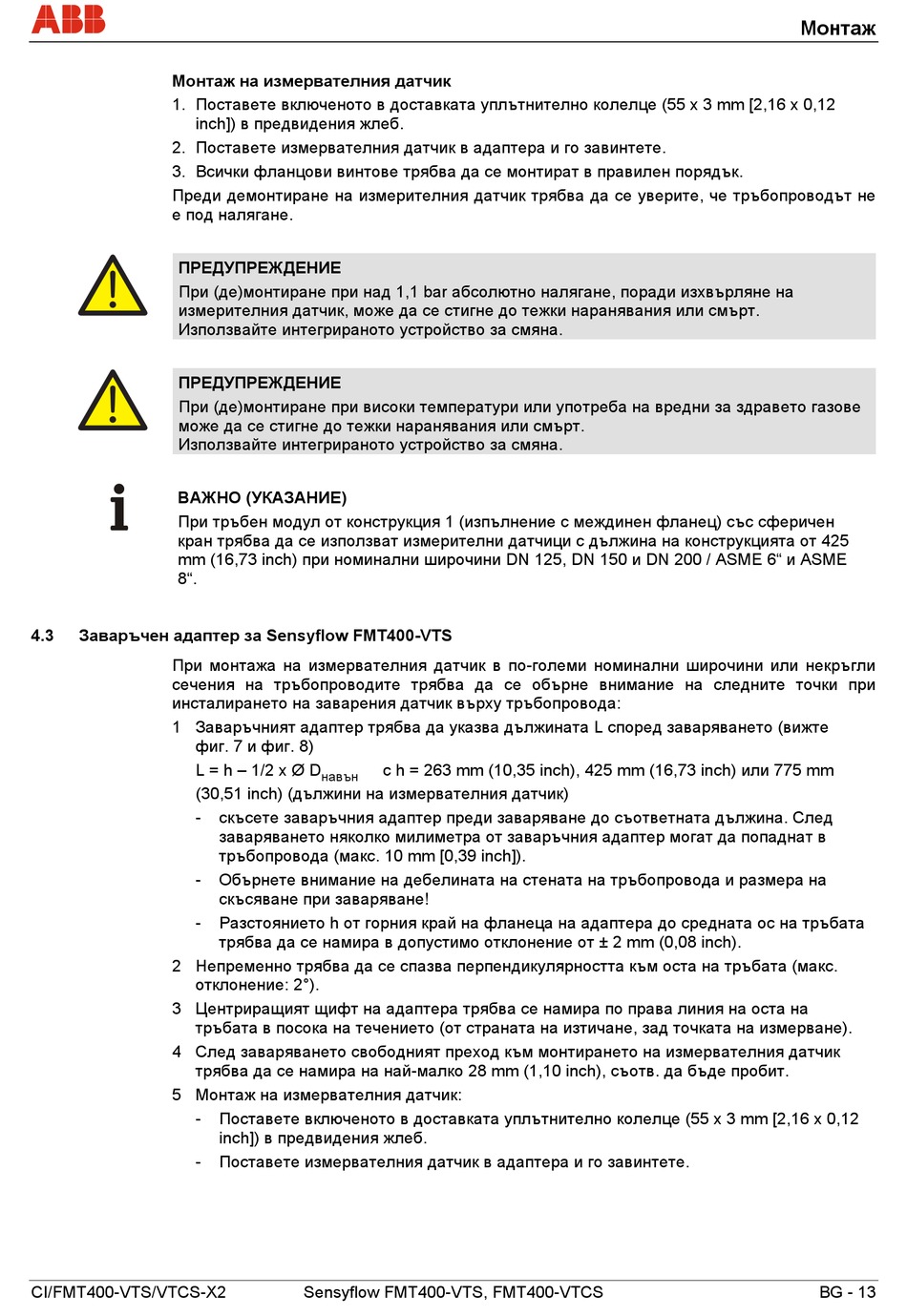

Монтаж на измервателния датчик
1. Поставете включеното в доставката уплътнително колелце (55 x 3 mm [2,16 x 0,12
inch]) в предвидения жлеб.
2. Поставете измервателния датчик в адаптера и го завинтете.
3. Всички фланцови винтове трябва да се монтират в правилен порядък.
Преди демонтиране на измерителния датчик трябва да се уверите, че тръбопроводът не
е под налягане.
ПРЕДУПРЕЖДЕНИЕ
При (де)монтиране при над 1,1 bar абсолютно налягане, поради изхвърляне на
измерителния датчик, може да се стигне до тежки наранявания или смърт.
Използвайте интегрираното устройство за смяна.
ПРЕДУПРЕЖДЕНИЕ
При (де)монтиране при високи температури или употреба на вредни за здравето газове
може да се стигне до тежки наранявания или смърт.
Използвайте интегрираното устройство за смяна.
ВАЖНО (УКАЗАНИЕ)
При тръбен модул от конструкция 1 (изпълнение с междинен фланец) със сферичен
кран трябва да се използват измерителни датчици с дължина на конструкцията от 425
mm (16,73 inch) при номинални широчини DN 125, DN 150 и DN 200 / ASME 6" и ASME
8".
4.3 Заваръчен адаптер за Sensyflow FMT400-VTS
При монтажа на измервателния датчик в по-големи номинални широчини или некръгли
сечения на тръбопроводите трябва да се обърне внимание на следните точки при
инсталирането на заварения датчик върху тръбопровода:
1 Заваръчният адаптер трябва да указва дължината L според заваряването (вижте
фиг. 7 и фиг. 8)
L = h – 1/2 x Ø D
(30,51 inch) (дължини на измервателния датчик)
-
-
-
2 Непременно трябва да се спазва перпендикулярността към оста на тръбата (макс.
отклонение: 2°).
3 Центриращият щифт на адаптера трябва се намира по права линия на оста на
тръбата в посока на течението (от страната на изтичане, зад точката на измерване).
4 След заваряването свободният преход към монтирането на измервателния датчик
трябва да се намира на най-малко 28 mm (1,10 inch), съотв. да бъде пробит.
5 Монтаж на измервателния датчик:
-
-
CI/FMT400-VTS/VTCS-X2
с h = 263 mm (10,35 inch), 425 mm (16,73 inch) или 775 mm
навън
скъсете заваръчния адаптер преди заваряване до съответната дължина. След
заваряването няколко милиметра от заваръчния адаптер могат да попаднат в
тръбопровода (макс. 10 mm [0,39 inch]).
Обърнете внимание на дебелината на стената на тръбопровода и размера на
скъсяване при заваряване!
Разстоянието h от горния край на фланеца на адаптера до средната ос на тръбата
трябва да се намира в допустимо отклонение от ± 2 mm (0,08 inch).
Поставете включеното в доставката уплътнително колелце (55 x 3 mm [2,16 x 0,12
inch]) в предвидения жлеб.
Поставете измервателния датчик в адаптера и го завинтете.
