5 Elektrické prípojky
Pred pripojením na elektrické vedenie musí byť prístroj namontovaný. Napájanie je vypnuté.
Po ukončení nasledovne opísaných krokov je prístroj pripravený na uvedenie do prevádzky.

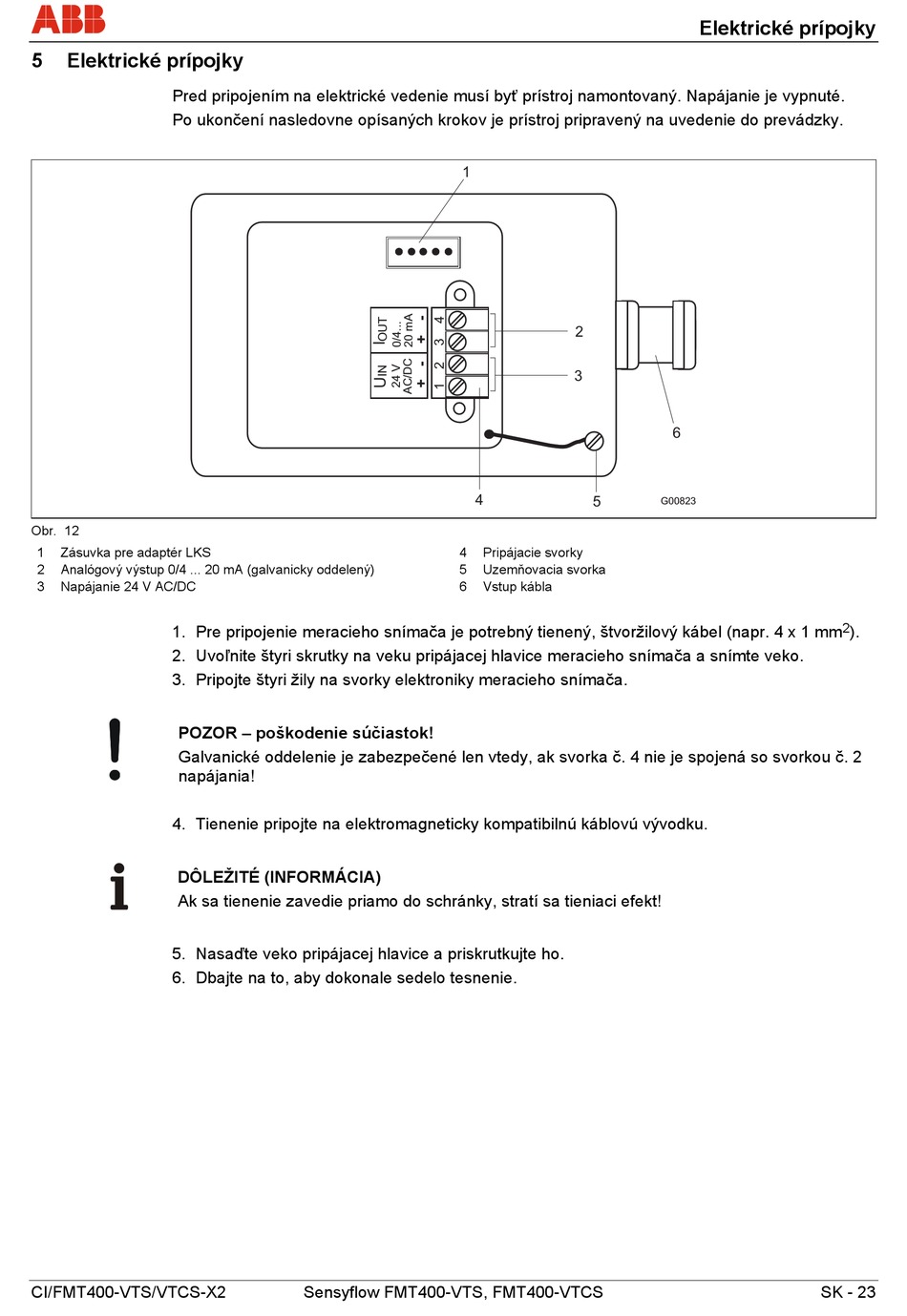

Obr. 12
1 Zásuvka pre adaptér LKS
2 Analógový výstup 0/4 ... 20 mA (galvanicky oddelený)
3 Napájanie 24 V AC/DC
1. Pre pripojenie meracieho snímača je potrebný tienený, štvoržilový kábel (napr. 4 x 1 mm
2. Uvoľnite štyri skrutky na veku pripájacej hlavice meracieho snímača a snímte veko.
3. Pripojte štyri žily na svorky elektroniky meracieho snímača.
POZOR – poškodenie súčiastok!
Galvanické oddelenie je zabezpečené len vtedy, ak svorka č. 4 nie je spojená so svorkou č. 2
napájania!
4. Tienenie pripojte na elektromagneticky kompatibilnú káblovú vývodku.
DÔLEŽITÉ (INFORMÁCIA)
Ak sa tienenie zavedie priamo do schránky, stratí sa tieniaci efekt!
5. Nasaďte veko pripájacej hlavice a priskrutkujte ho.
6. Dbajte na to, aby dokonale sedelo tesnenie.
CI/FMT400-VTS/VTCS-X2
1
4 Pripájacie svorky
5 Uzemňovacia svorka
6 Vstup kábla
Sensyflow FMT400-VTS, FMT400-VTCS
2
3
4
5
Elektrické prípojky
6
G00823
SK - 23
