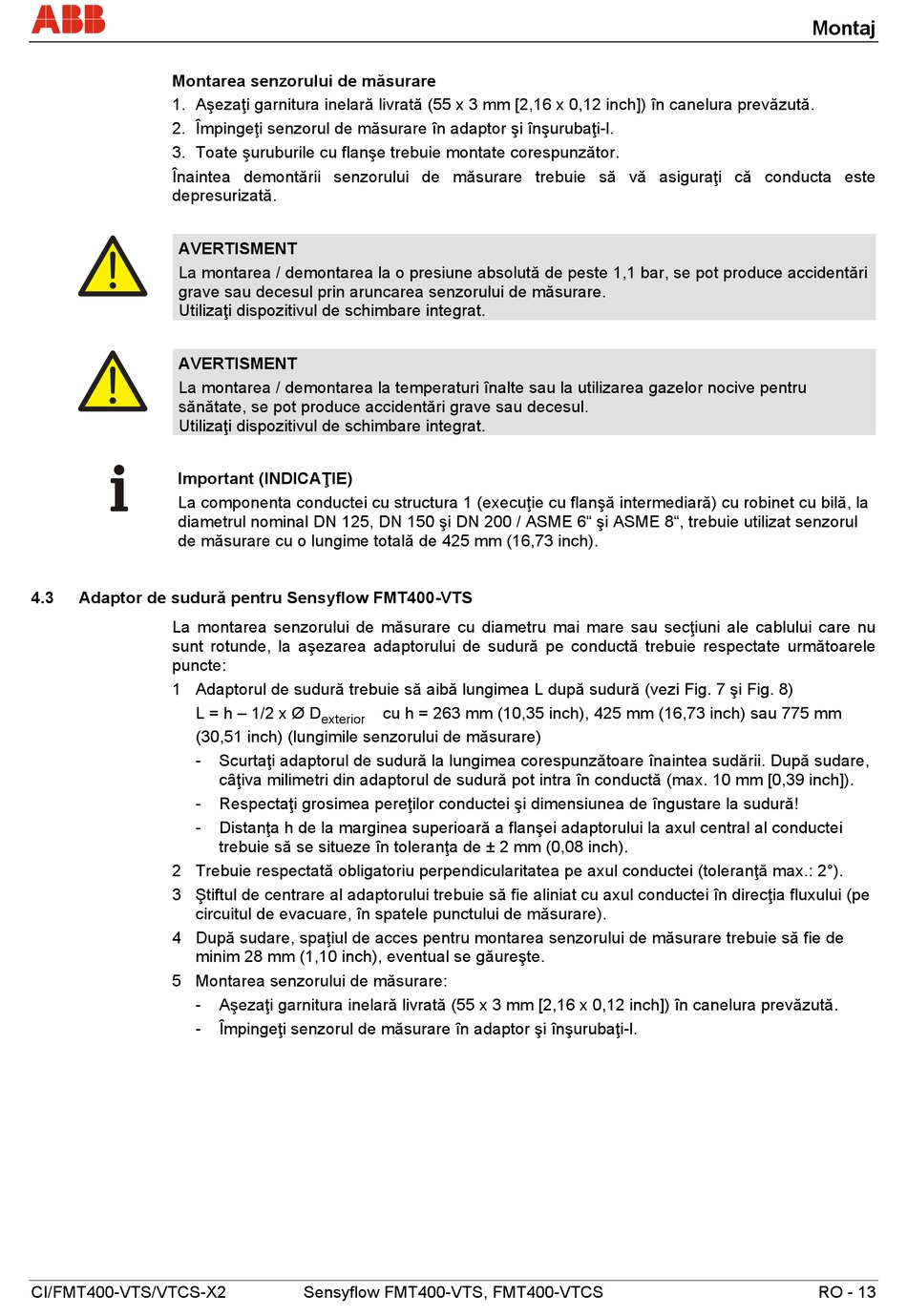

Montarea senzorului de măsurare
1. Aşezaţi garnitura inelară livrată (55 x 3 mm [2,16 x 0,12 inch]) în canelura prevăzută.
2. Împingeţi senzorul de măsurare în adaptor şi înşurubaţi-l.
3. Toate şuruburile cu flanşe trebuie montate corespunzător.
Înaintea demontării senzorului de măsurare trebuie să vă asiguraţi că conducta este
depresurizată.
AVERTISMENT
La montarea / demontarea la o presiune absolută de peste 1,1 bar, se pot produce accidentări
grave sau decesul prin aruncarea senzorului de măsurare.
Utilizaţi dispozitivul de schimbare integrat.
AVERTISMENT
La montarea / demontarea la temperaturi înalte sau la utilizarea gazelor nocive pentru
sănătate, se pot produce accidentări grave sau decesul.
Utilizaţi dispozitivul de schimbare integrat.
Important (INDICAŢIE)
La componenta conductei cu structura 1 (execuţie cu flanşă intermediară) cu robinet cu bilă, la
diametrul nominal DN 125, DN 150 şi DN 200 / ASME 6" şi ASME 8", trebuie utilizat senzorul
de măsurare cu o lungime totală de 425 mm (16,73 inch).
4.3 Adaptor de sudură pentru Sensyflow FMT400-VTS
La montarea senzorului de măsurare cu diametru mai mare sau secţiuni ale cablului care nu
sunt rotunde, la aşezarea adaptorului de sudură pe conductă trebuie respectate următoarele
puncte:
1 Adaptorul de sudură trebuie să aibă lungimea L după sudură (vezi Fig. 7 şi Fig. 8)
L = h – 1/2 x Ø D
(30,51 inch) (lungimile senzorului de măsurare)
-
-
-
2 Trebuie respectată obligatoriu perpendicularitatea pe axul conductei (toleranţă max.: 2°).
3 Ştiftul de centrare al adaptorului trebuie să fie aliniat cu axul conductei în direcţia fluxului (pe
circuitul de evacuare, în spatele punctului de măsurare).
4 După sudare, spaţiul de acces pentru montarea senzorului de măsurare trebuie să fie de
minim 28 mm (1,10 inch), eventual se găureşte.
5 Montarea senzorului de măsurare:
-
-
CI/FMT400-VTS/VTCS-X2
cu h = 263 mm (10,35 inch), 425 mm (16,73 inch) sau 775 mm
exterior
Scurtaţi adaptorul de sudură la lungimea corespunzătoare înaintea sudării. După sudare,
câţiva milimetri din adaptorul de sudură pot intra în conductă (max. 10 mm [0,39 inch]).
Respectaţi grosimea pereţilor conductei şi dimensiunea de îngustare la sudură!
Distanţa h de la marginea superioară a flanşei adaptorului la axul central al conductei
trebuie să se situeze în toleranţa de ± 2 mm (0,08 inch).
Aşezaţi garnitura inelară livrată (55 x 3 mm [2,16 x 0,12 inch]) în canelura prevăzută.
Împingeţi senzorul de măsurare în adaptor şi înşurubaţi-l.
Sensyflow FMT400-VTS, FMT400-VTCS
