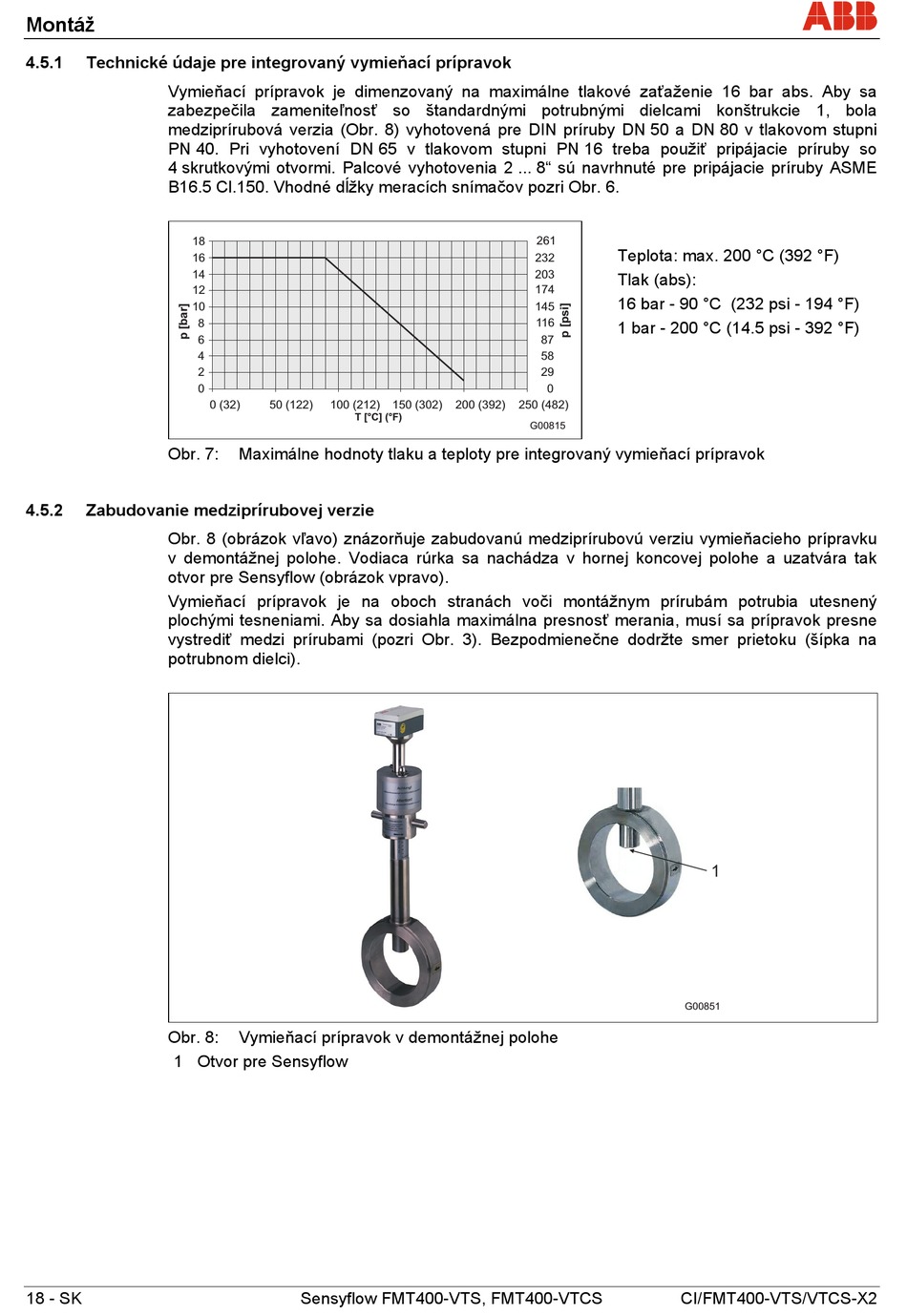

Montáž
4.5.1 Technické údaje pre integrovaný vymieňací prípravok
Vymieňací prípravok je dimenzovaný na maximálne tlakové zaťaženie 16 bar abs. Aby sa
zabezpečila zameniteľnosť so štandardnými potrubnými dielcami konštrukcie 1, bola
medziprírubová verzia (Obr. 8) vyhotovená pre DIN príruby DN 50 a DN 80 v tlakovom stupni
PN 40. Pri vyhotovení DN 65 v tlakovom stupni PN 16 treba použiť pripájacie príruby so
4 skrutkovými otvormi. Palcové vyhotovenia 2 ... 8" sú navrhnuté pre pripájacie príruby ASME
B16.5 Cl.150. Vhodné dĺžky meracích snímačov pozri Obr. 6.
18
16
14
12
10
8
6
4
2
0
Obr. 7:
4.5.2 Zabudovanie medziprírubovej verzie
Obr. 8 (obrázok vľavo) znázorňuje zabudovanú medziprírubovú verziu vymieňacieho prípravku
v demontážnej polohe. Vodiaca rúrka sa nachádza v hornej koncovej polohe a uzatvára tak
otvor pre Sensyflow (obrázok vpravo).
Vymieňací prípravok je na oboch stranách voči montážnym prírubám potrubia utesnený
plochými tesneniami. Aby sa dosiahla maximálna presnosť merania, musí sa prípravok presne
vystrediť medzi prírubami (pozri Obr. 3). Bezpodmienečne dodržte smer prietoku (šípka na
potrubnom dielci).
Obr. 8:
1 Otvor pre Sensyflow
18 - SK
0 (32) 50 (122) 100 (212)
T [°C] (°F)
Maximálne hodnoty tlaku a teploty pre integrovaný vymieňací prípravok
Vymieňací prípravok v demontážnej polohe
Sensyflow FMT400-VTS, FMT400-VTCS
261
232
203
174
145
116
87
58
29
0
150 (302) 200 (392) 250 (482)
G00815
Teplota: max. 200 °C (392 °F)
Tlak (abs):
16 bar - 90 °C (232 psi - 194 °F)
1 bar - 200 °C (14.5 psi - 392 °F)
1
G00851
