5 Elektrische Anschlüsse
Vor dem Anschließen der elektrischen Leitungen muss das Gerät montiert worden sein. Die
Energieversorgung ist abgeschaltet.
Nach Abschluss der nachfolgend beschriebenen Schritte ist das Gerät bereit zum
Inbetriebnehmen.

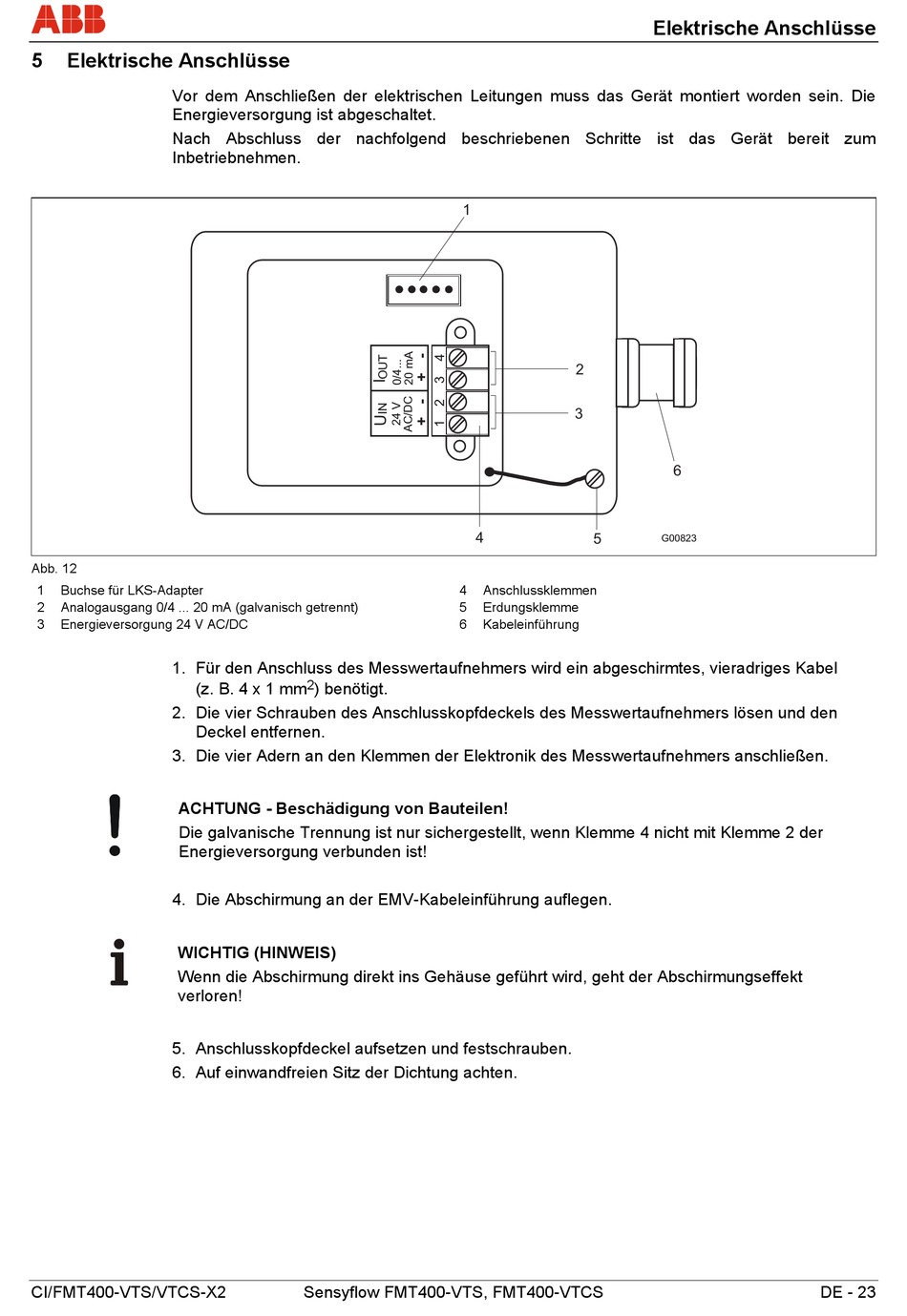

Abb. 12
1 Buchse für LKS-Adapter
2 Analogausgang 0/4 ... 20 mA (galvanisch getrennt)
3 Energieversorgung 24 V AC/DC
1. Für den Anschluss des Messwertaufnehmers wird ein abgeschirmtes, vieradriges Kabel
(z. B. 4 x 1 mm
2. Die vier Schrauben des Anschlusskopfdeckels des Messwertaufnehmers lösen und den
Deckel entfernen.
3. Die vier Adern an den Klemmen der Elektronik des Messwertaufnehmers anschließen.
ACHTUNG - Beschädigung von Bauteilen!
Die galvanische Trennung ist nur sichergestellt, wenn Klemme 4 nicht mit Klemme 2 der
Energieversorgung verbunden ist!
4. Die Abschirmung an der EMV-Kabeleinführung auflegen.
WICHTIG (HINWEIS)
Wenn die Abschirmung direkt ins Gehäuse geführt wird, geht der Abschirmungseffekt
verloren!
5. Anschlusskopfdeckel aufsetzen und festschrauben.
6. Auf einwandfreien Sitz der Dichtung achten.
