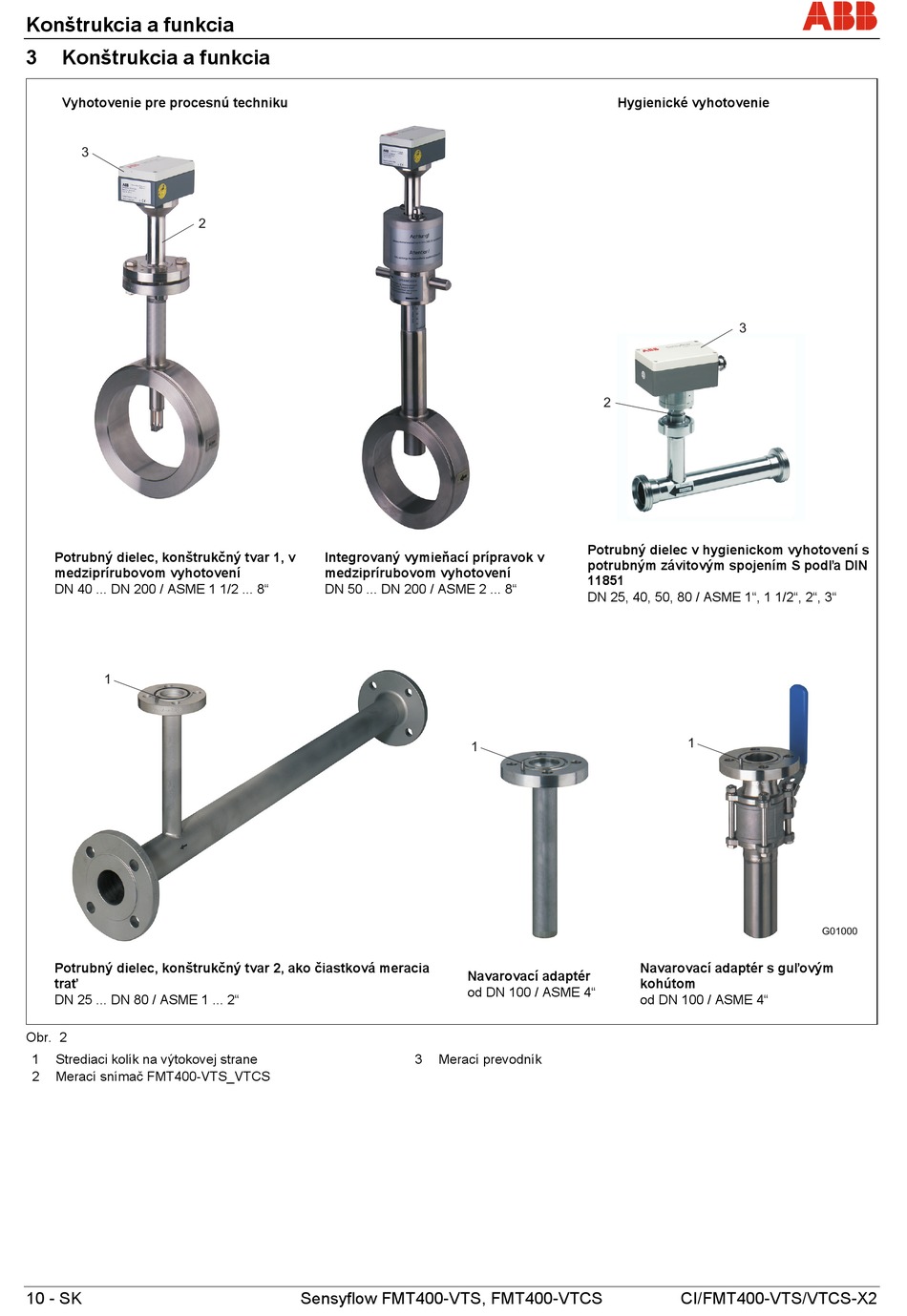

Konštrukcia a funkcia
3 Konštrukcia a funkcia
Vyhotovenie pre procesnú techniku
3
Potrubný dielec, konštrukčný tvar 1, v
medziprírubovom vyhotovení
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
Potrubný dielec, konštrukčný tvar 2, ako čiastková meracia
trať
DN 25 ... DN 80 / ASME 1 ... 2"
Obr. 2
1 Strediaci kolík na výtokovej strane
2 Merací snímač FMT400-VTS_VTCS
10 - SK
2
Integrovaný vymieňací prípravok v
medziprírubovom vyhotovení
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Potrubný dielec v hygienickom vyhotovení s
potrubným závitovým spojením S podľa DIN
11851
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Navarovací adaptér
od DN 100 / ASME 4"
3 Merací prevodník
Hygienické vyhotovenie
3
2
1
Navarovací adaptér s guľovým
kohútom
od DN 100 / ASME 4"
CI/FMT400-VTS/VTCS-X2
G01000
