Montavimas

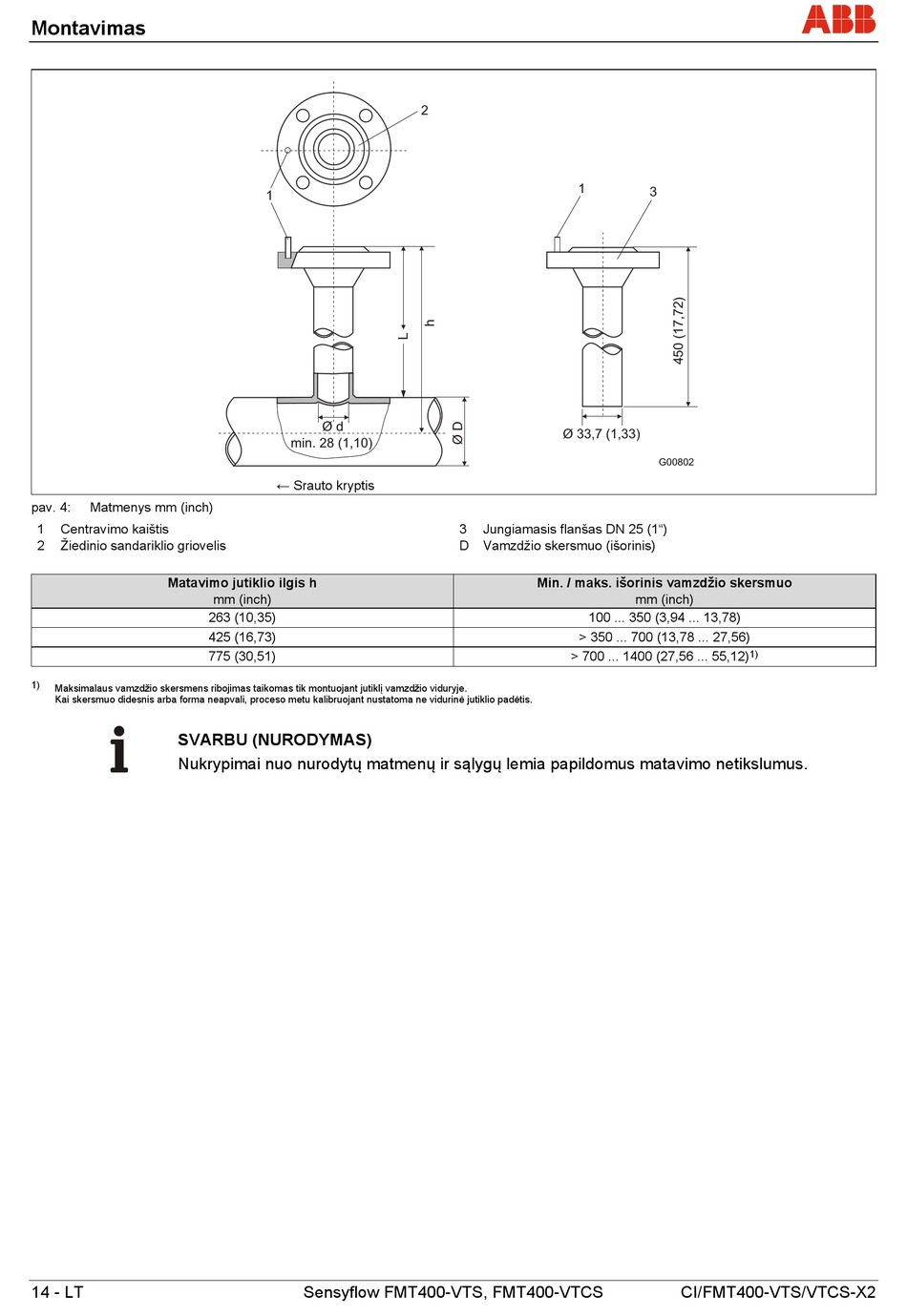

pav. 4: Matmenys mm (inch)
1 Centravimo kaištis
2 Žiedinio sandariklio griovelis
Matavimo jutiklio ilgis h
1)
Maksimalaus vamzdžio skersmens ribojimas taikomas tik montuojant jutiklį vamzdžio viduryje.
Kai skersmuo didesnis arba forma neapvali, proceso metu kalibruojant nustatoma ne vidurinė jutiklio padėtis.
SVARBU (NURODYMAS)
Nukrypimai nuo nurodytų matmenų ir sąlygų lemia papildomus matavimo netikslumus.
14 - LT
1
Ø d
min. 28 (1,10)
← Srauto kryptis
mm (inch)
263 (10,35)
425 (16,73)
775 (30,51)
Sensyflow FMT400-VTS, FMT400-VTCS
2
1
Ø 33,7 (1,33)
3 Jungiamasis flanšas DN 25 (1")
D Vamzdžio skersmuo (išorinis)
Min. / maks. išorinis vamzdžio skersmuo
100 ... 350 (3,94 ... 13,78)
> 350 ... 700 (13,78 ... 27,56)
> 700 ... 1400 (27,56 ... 55,12)
3
G00802
mm (inch)
1)
