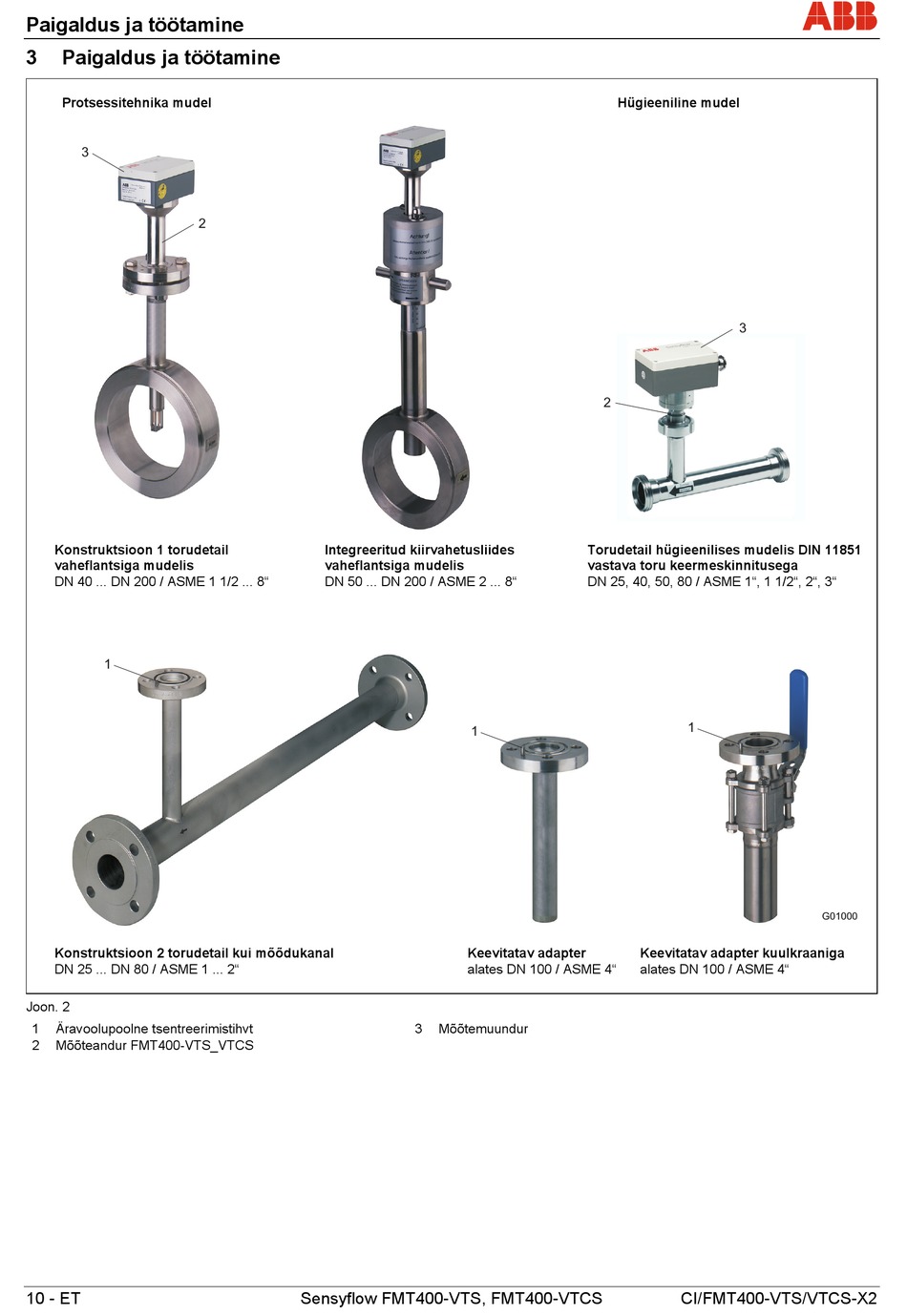

Paigaldus ja töötamine
3 Paigaldus ja töötamine
Protsessitehnika mudel
3
Konstruktsioon 1 torudetail
vaheflantsiga mudelis
DN 40 ... DN 200 / ASME 1 1/2 ... 8"
1
Konstruktsioon 2 torudetail kui mõõdukanal
DN 25 ... DN 80 / ASME 1 ... 2"
Joon. 2
1 Äravoolupoolne tsentreerimistihvt
2 Mõõteandur FMT400-VTS_VTCS
10 - ET
2
Integreeritud kiirvahetusliides
vaheflantsiga mudelis
DN 50 ... DN 200 / ASME 2 ... 8"
Sensyflow FMT400-VTS, FMT400-VTCS
Torudetail hügieenilises mudelis DIN 11851
vastava toru keermeskinnitusega
DN 25, 40, 50, 80 / ASME 1", 1 1/2", 2", 3"
1
Keevitatav adapter
alates DN 100 / ASME 4"
3 Mõõtemuundur
Hügieeniline mudel
3
2
1
Keevitatav adapter kuulkraaniga
alates DN 100 / ASME 4"
CI/FMT400-VTS/VTCS-X2
G01000
