4 Montaj

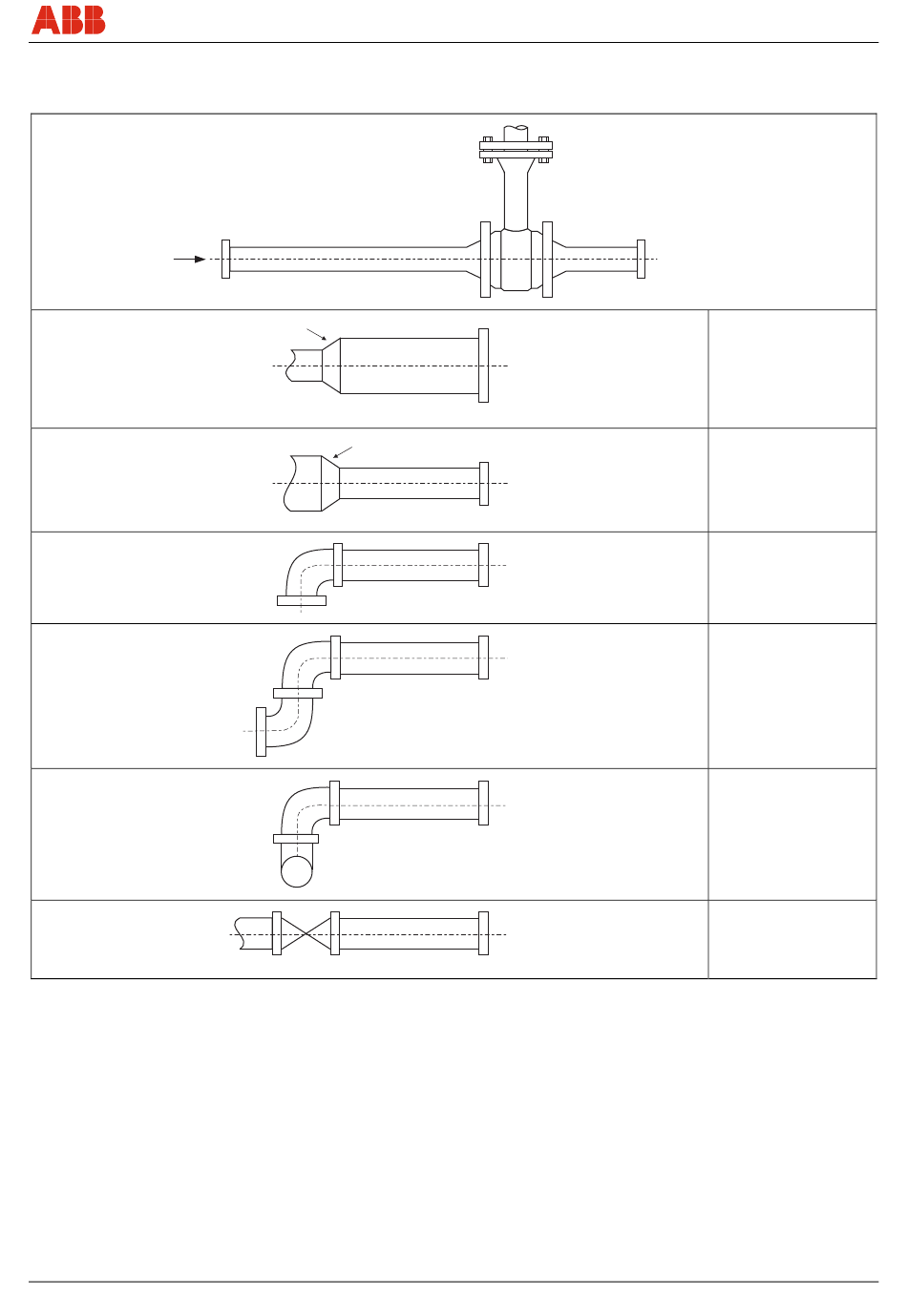

4.1 Traseele de reducere a fluxului recomandate conform DIN EN ISO 5167-1
Wechsel ein-auf zweispaltig
Pentru a obţine precizia specificată a măsurării, sunt necesare
obligatoriu trasee de reducere a fluxului de mai sus. În cazul
combinării mai multor defecţiuni pe circuitul de alimentare, de ex.
supapă şi reductor, trebuie respectat întotdeauna traseul de
alimentare mai lung. În cazul spaţiului limitat în locul de montare,
traseul de evacuare poate fi scurtat la 3 x D. Scurtările traseelor de
alimentare minime se realizează cu preţul preciziei reduse.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
Se consideră în continuare o reproducere superioară a valorii de
măsurare. În cazul traseelor de reducere a fluxului insuficiente, este
posibilă o calibrare specială în anumite situaţii. Pentru aceasta este
necesară o reglare detaliată în respectivul caz individual.
Pentru gazele cu o densitate foarte redusă (hidrogen, heliu), traseele
de reducere a fluxului specificate trebuie dublate.
Montaj
Extindere
X = 15
Reducere
X = 15
Coturi de 90°
X = 20
Două coturi de 90° pe un
nivel
X = 25
Două coturi de 90° pe
două niveluri
X = 40
Supapă/piston
X = 50
RO - 11
