4 Felszerelés

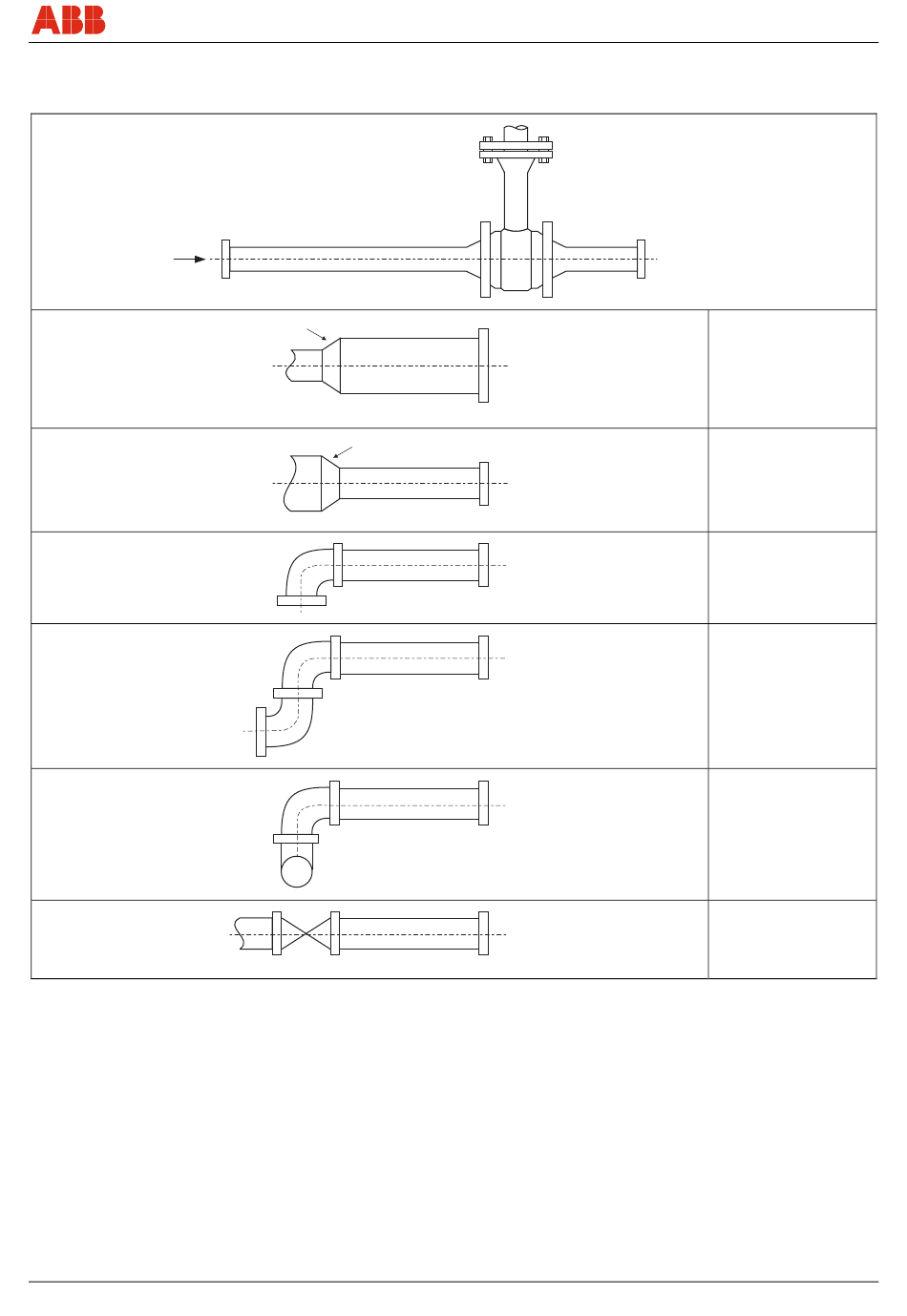

4.1 Ajánlott csillapító szakasz a DIN EN ISO 5167-1 szerint
Wechsel ein-auf zweispaltig
A megadott mérési pontosság eléréshez a fenti csillapító szakasz
feltétlenül szükséges. Több befolyó oldali hiba kombinációja esetén,
pl. szelep és szűkítés, mindig a hosszabb bevezető szakaszt kell
figyelembe venni. A beszereléso hely szűkös helyviszonyai esetén a
kivezető szakaszt 3 x D értékre lehet lerövidíteni. A legkisebb
bevezető szakaszok lerövidítései ellenben az elérni kívánt pontosság
rovására megy.
Wechsel ein-auf zweispaltig
CI/FMT400-VTS/VTCS-X2
×
X D
< 7°
< 7°
G00807
G00808
G00809
G00810
G00811
Sensyflow FMT400-VTS, FMT400-VTCS
×
5 D
G00805
G00806
A mérési értékek magas reprodukálhatósága továbbra ia adott. Nem
megfelelő csillapítási szakaszok esetén esetleg külön kalibrálás
lehetséges. Ehhez egyedi esetekben részletes egyezeteé szükséges.
Nagyon alacsony koncentrációjú gázoknál (hidrogén, hélium) meg kell
duplázni a megadott csillapítási szakaszokat.
Felszerelés
Kiszélesítés
X = 15
Szűkítés
X = 15
90°-os könyök
X = 20
Két 90°-os könyök egy
síkban
X = 25
Két 90°-os könyök két
síkban
X = 40
Szelep / tolózár
X = 50
HU - 11
