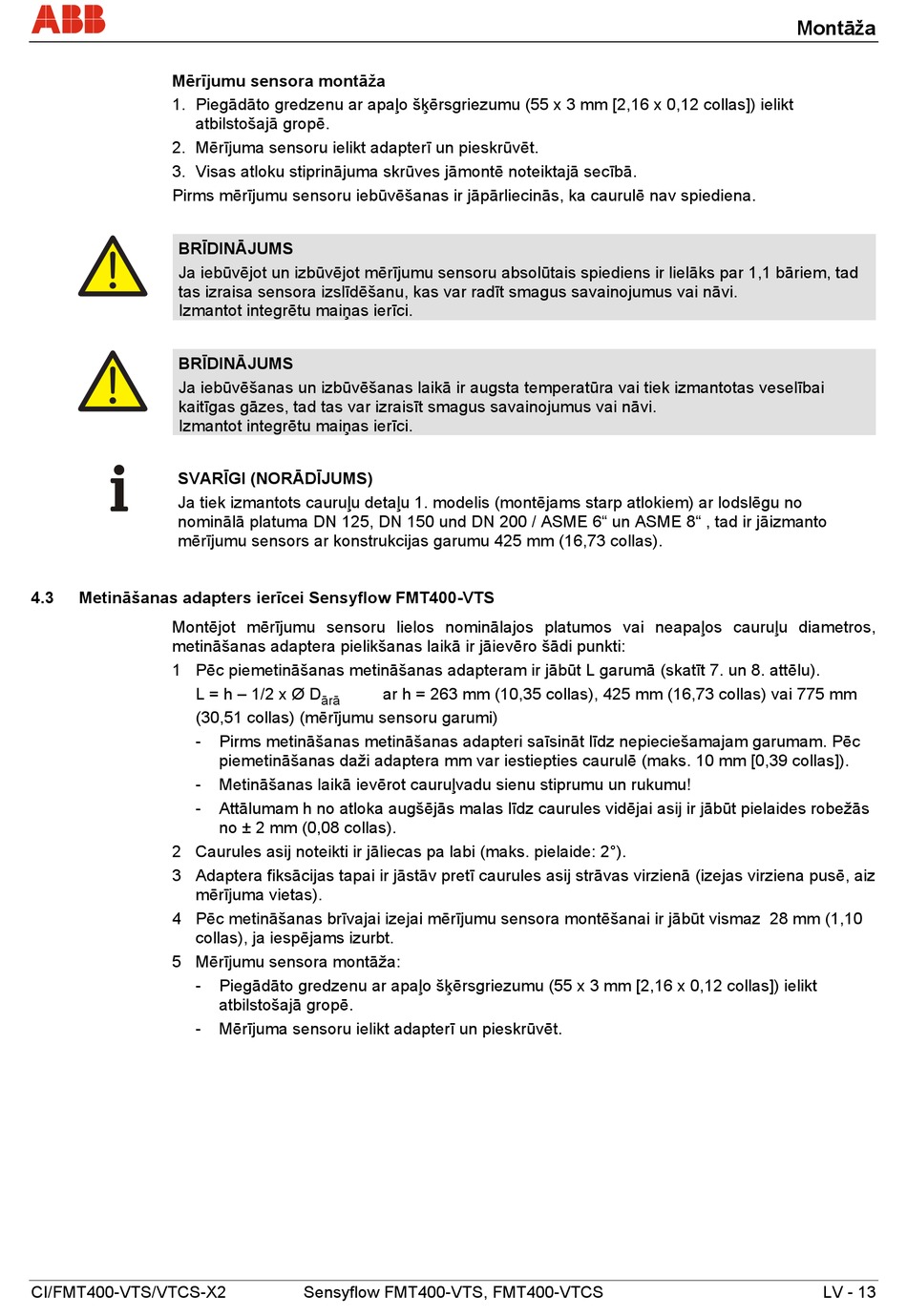

Mērījumu sensora montāža
1. Piegādāto gredzenu ar apaļo šķērsgriezumu (55 x 3 mm [2,16 x 0,12 collas]) ielikt
atbilstošajā gropē.
2. Mērījuma sensoru ielikt adapterī un pieskrūvēt.
3. Visas atloku stiprinājuma skrūves jāmontē noteiktajā secībā.
Pirms mērījumu sensoru iebūvēšanas ir jāpārliecinās, ka caurulē nav spiediena.
BRĪDINĀJUMS
Ja iebūvējot un izbūvējot mērījumu sensoru absolūtais spiediens ir lielāks par 1,1 bāriem, tad
tas izraisa sensora izslīdēšanu, kas var radīt smagus savainojumus vai nāvi.
Izmantot integrētu maiņas ierīci.
BRĪDINĀJUMS
Ja iebūvēšanas un izbūvēšanas laikā ir augsta temperatūra vai tiek izmantotas veselībai
kaitīgas gāzes, tad tas var izraisīt smagus savainojumus vai nāvi.
Izmantot integrētu maiņas ierīci.
SVARĪGI (NORĀDĪJUMS)
Ja tiek izmantots cauruļu detaļu 1. modelis (montējams starp atlokiem) ar lodslēgu no
nominālā platuma DN 125, DN 150 und DN 200 / ASME 6" un ASME 8" , tad ir jāizmanto
mērījumu sensors ar konstrukcijas garumu 425 mm (16,73 collas).
4.3 Metināšanas adapters ierīcei Sensyflow FMT400-VTS
Montējot mērījumu sensoru lielos nominālajos platumos vai neapaļos cauruļu diametros,
metināšanas adaptera pielikšanas laikā ir jāievēro šādi punkti:
1 Pēc piemetināšanas metināšanas adapteram ir jābūt L garumā (skatīt 7. un 8. attēlu).
L = h – 1/2 x Ø D
(30,51 collas) (mērījumu sensoru garumi)
-
-
-
2 Caurules asij noteikti ir jāliecas pa labi (maks. pielaide: 2°).
3 Adaptera fiksācijas tapai ir jāstāv pretī caurules asij strāvas virzienā (izejas virziena pusē, aiz
mērījuma vietas).
4 Pēc metināšanas brīvajai izejai mērījumu sensora montēšanai ir jābūt vismaz 28 mm (1,10
collas), ja iespējams izurbt.
5 Mērījumu sensora montāža:
-
-
CI/FMT400-VTS/VTCS-X2
ar h = 263 mm (10,35 collas), 425 mm (16,73 collas) vai 775 mm
ārā
Pirms metināšanas metināšanas adapteri saīsināt līdz nepieciešamajam garumam. Pēc
piemetināšanas daži adaptera mm var iestiepties caurulē (maks. 10 mm [0,39 collas]).
Metināšanas laikā ievērot cauruļvadu sienu stiprumu un rukumu!
Attālumam h no atloka augšējās malas līdz caurules vidējai asij ir jābūt pielaides robežās
no ± 2 mm (0,08 collas).
Piegādāto gredzenu ar apaļo šķērsgriezumu (55 x 3 mm [2,16 x 0,12 collas]) ielikt
atbilstošajā gropē.
Mērījuma sensoru ielikt adapterī un pieskrūvēt.
