5
Elektriskie pieslēgumi
Pirms elektrības vadu pieslēgšanas ierīcei ir jābūt uzmontētai. Sprieguma padeve ir atslēgta.
Pēc tālāk aprakstīto punktu izpildes ierīce ir gatava lietošanai.

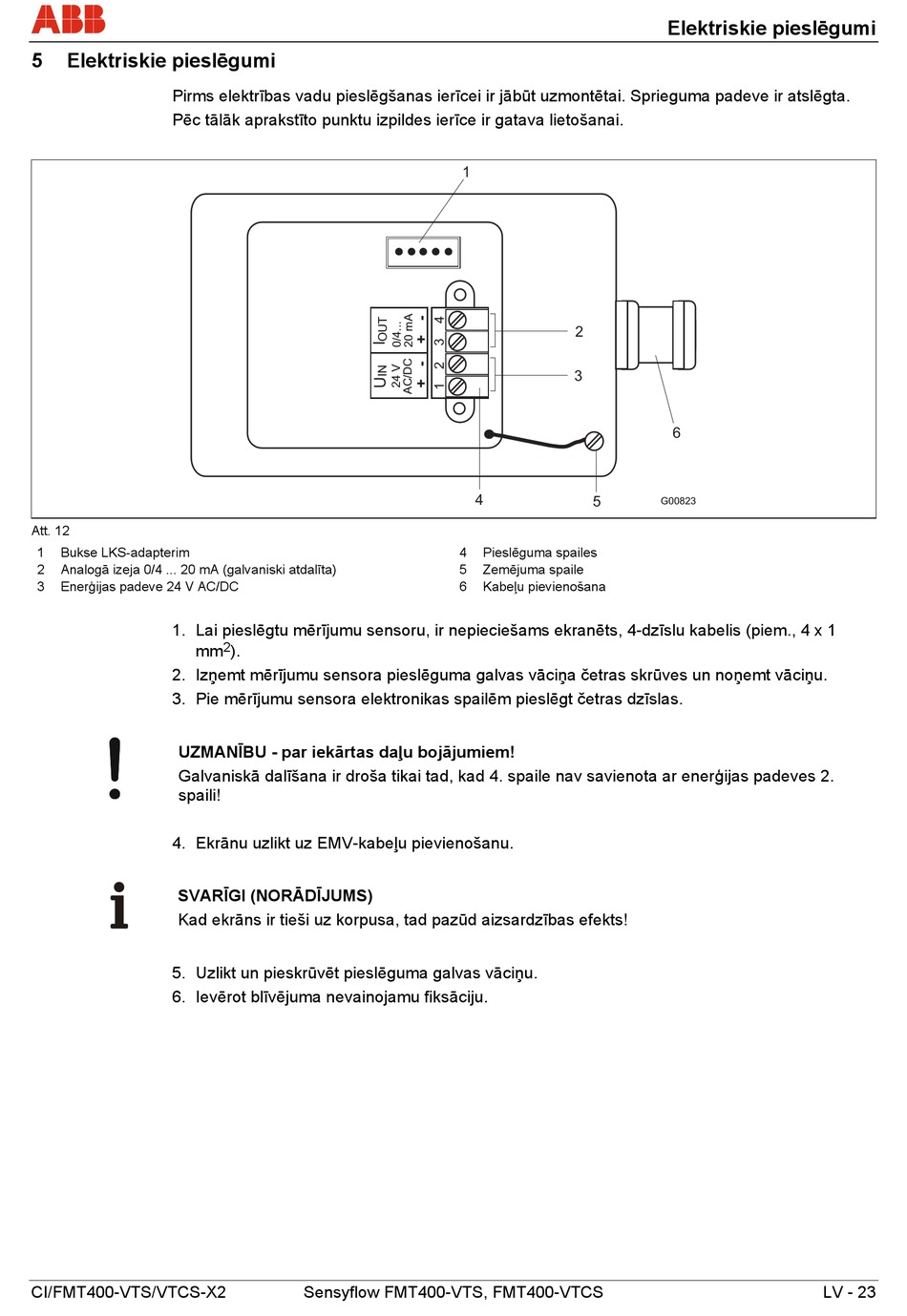

Att. 12
1 Bukse LKS-adapterim
2 Analogā izeja 0/4 ... 20 mA (galvaniski atdalīta)
3 Enerģijas padeve 24 V AC/DC
1. Lai pieslēgtu mērījumu sensoru, ir nepieciešams ekranēts, 4-dzīslu kabelis (piem., 4 x 1
mm
2. Izņemt mērījumu sensora pieslēguma galvas vāciņa četras skrūves un noņemt vāciņu.
3. Pie mērījumu sensora elektronikas spailēm pieslēgt četras dzīslas.
UZMANĪBU - par iekārtas daļu bojājumiem!
Galvaniskā dalīšana ir droša tikai tad, kad 4. spaile nav savienota ar enerģijas padeves 2.
spaili!
4. Ekrānu uzlikt uz EMV-kabeļu pievienošanu.
SVARĪGI (NORĀDĪJUMS)
Kad ekrāns ir tieši uz korpusa, tad pazūd aizsardzības efekts!
5. Uzlikt un pieskrūvēt pieslēguma galvas vāciņu.
6. Ievērot blīvējuma nevainojamu fiksāciju.
CI/FMT400-VTS/VTCS-X2
2
).
Sensyflow FMT400-VTS, FMT400-VTCS
1
2
3
4
5
4 Pieslēguma spailes
5 Zemējuma spaile
6 Kabeļu pievienošana
Elektriskie pieslēgumi
6
G00823
LV - 23
